Wissenswertes zu Fittings
1. Funktionsweise von Fittings
Bei Fittings handelt sich um genormte Verbindungsstücke zwischen Rohrleitungen. Sie ermöglichen es, gerade und gebogene Rohrstücke sowie Rohre und Armaturen miteinander zu verbinden.
Verwendung finden sie in erster Linie in der Montage- sowie der Heizungs- und Sanitärtechnik.

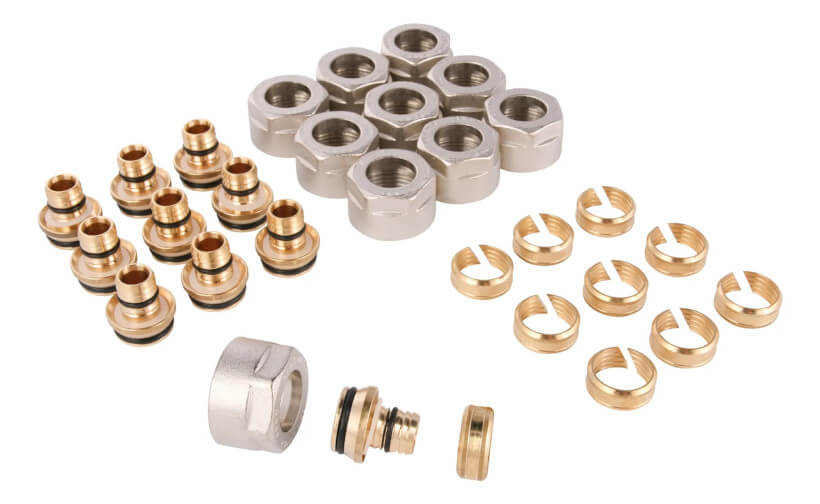

Schraubfittings-Set
Mithilfe von Fittings kannst du folgende Rohrleitungsverbindungen erstellen:
| Verbindung | Passende Fittings |
|---|---|
| Gerade Verbindungen | Muffen |
| Nippel | |
| Rohrkupplung | |
| Richtungswechsel | Winkelfittings |
| Bogenfittings | |
| Durchmesserreduzierung | Reduzierstück |
| Abzweigungen | T-Stück |
| Y-Stück | |
| Kreuzungsfittings | |
| Verbindungen zu Armaturen | Nippel |
2. Die richtigen Fittings für jeden Verwendungszweck
Fittings sind in zahlreichen Größen und Ausführungen verfügbar, wodurch sich bei der Installation von Rohrleitungen viele Möglichkeiten ergeben.
Um eine einheitliche Größenordnung zu gewährleisten, sind die Formen und Maße der Passstücke genormt.
Achte bei Fittings für Wasser- und Gasleitungen darauf, dass diese mit den Buchstaben DVGW gekennzeichnet sind, denn Produkte mit dieser Kennzeichnung wurden vom Deutschen Verein des Gas- und Wasserfaches zertifiziert.
Wenn du bei der Installation einer Rohrleitung sichergehen möchtest, dass Rohre und Fittings zusammenpassen, musst du diese Werte berücksichtigen:
- Nennweite (Innendurchmesser) und Außendurchmesser des Rohrs
- Nenndruck (zulässiger Rohrdruck)
- Rohrmaterial
2.1 Werkstoffe
Ebenso wie Rohre gibt es auch Fittings aus verschiedenen Werkstoffen. Dabei sind diese Modelle besonders geläufig:
- Edelstahlfittings
- Fittings aus Messing
- Kupferfittings
- Fittings aus Kunststoff
- Tempergussfittings
- Rotgussfittings
- Fittings aus PVC
Beim Kauf von Fittings solltest du stets darauf achten, aus welchem Material die Rohre und Armaturen bestehen, die du verbinden möchtest. Wähle demnach den passenden Werkstoff, aus dem das Fitting bestehen sollte.
Falls du Rohre aus unterschiedlichen Materialien kombinieren willst, solltest du bei der Wahl der Fittings bestimmte Kombinationsregeln beachten. Bei einer Verbindung von Kupfer und Stahlrohren kommen zum Beispiel Messing- oder Rotgussfittings zum Einsatz.
2.2 Verbindungstechniken
Durch passgenaue Fittings entfällt in der Regel das aufwendige Verlöten oder Verschweißen von Rohrverbindungen. Das Erstellen von Steck- oder Schraubverbindungen ist deutlich zeitsparender.
Für diese Verbindungstechniken gibt es passende Fittings:
| Fitting | Technik |
|---|---|
| Pressfitting | Fitting und Rohr werden mit einem speziellen Werkzeug zusammengepresst. |
| Verfügbar für viele Materialarten wie Edelstahl, Kupfer oder Rotguss. | |
| Steckfitting | Die einzelnen Teile werden von Hand zusammengesteckt. |
| Es wird kein zusätzliches Werkzeug benötigt. | |
| Zur sicheren Abdichtung wird in der Regel ein Dichtungsring verwendet. | |
| Klemmfitting | Die Zusammensetzung erfolgt händisch und ohne zusätzliches Werkzeug. |
| Die Abdichtung wird durch einen Schraubmechanismus erzielt. | |
| Schweißfitting | Die Bauteile werden verschweißt. |
| Es wird ein Schweißgerät und Zubehör benötigt. | |
| Die Technik ist bei Kunststoff- oder Stahlrohren einsetzbar. | |
| Klebefitting | Rohr und Fitting werden verklebt. |
| Die Technik erfordert zusätzlich passenden Klebstoff. |
3. FAQ
Wozu benötigt man Fittings?
Mit Fittings kannst du einzelne Rohrabschnitte sowie Rohre und Armaturen miteinander verbinden. Durch die praktische Press-, Steck- oder Klemmtechnik kannst du in der Regel auf aufwendige Schweiß- oder Lötarbeiten verzichten. Weitere Informationen zu Fittings und deren Einsatzgebieten erhältst du in unserem Ratgeber.
Welche Fittings gibt es?
Es besteht eine große Auswahl verschiedener Fittings: Neben Modellen aus Edelstahl und Kupfer gibt es zudem Passstücke aus Rotguss oder Temperguss. Weitere Informationen zu Fittings findest du in unserem Ratgeber.
Welche Presszange eignet sich für den Einbau von Fittings?
Um Pressfittings zu verbauen, kannst du auf eine handelsübliche Rohrpresszange zurückgreifen.
