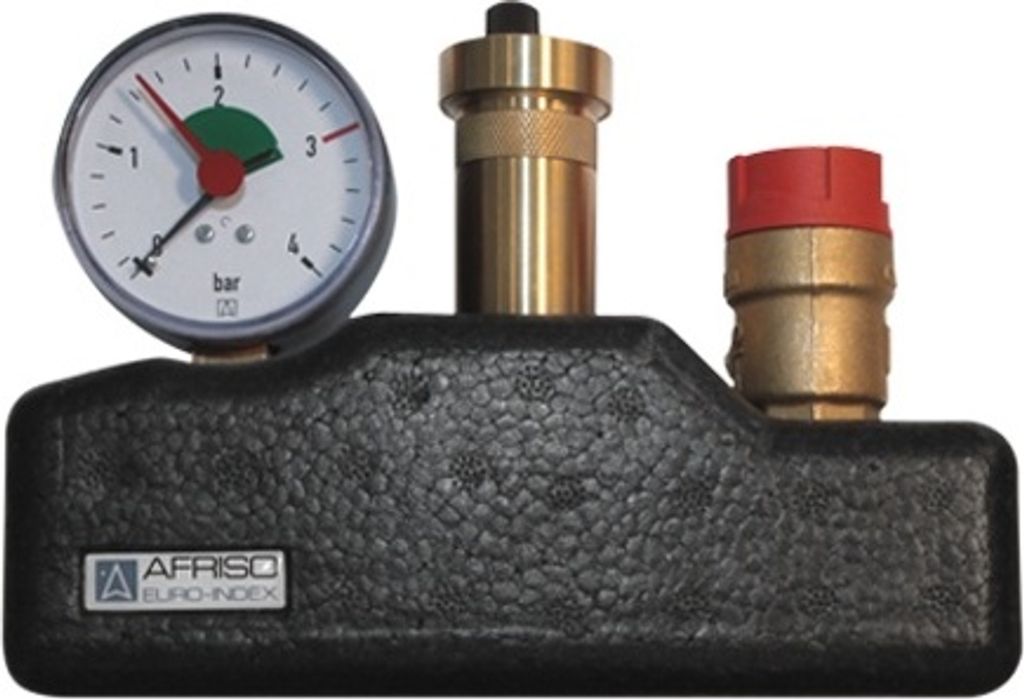

Afriso Kesselsicherheitsgruppe KSG 30 bis 50 kW mit Isolierung 3bar Ausführung 77938

Produktdetails:

Die Kesselsicherungsgruppe erfüllt mehrere Sicherheitsfunktionen in einer Heizungsanlage. Zu den Hauptkomponenten und deren Funktionen gehören:

• • Sicherheitsventil: Schützt die Heizungsanlage vor Überdruck, indem es bei einem bestimmten Druck öffnet und überschüssigen Druck abbläst.
  • Manometer: Zeigt den aktuellen Druck in der Heizungsanlage an, sodass der Betriebsdruck leicht überwacht werden kann.

Lieferumfang:

• Afriso Kesselsicherungsgruppe KSG 77938

Bitte entnehmen Sie die notwendigen Warn- und Sicherheitshinweise aus den passenden Unterlagen im Bereich 'Dokumente'

Afriso Kesselsicherheitsgruppe bis 50 kW

- Einsetzbar bis 50 kW

- Anschluss: DN25 (1“) IG

- Aus Messing

- Vormontierte Kesselgruppe mit Sicherheitsventil (3 bar)

- Manometer (4 bar) und Schnellentlüfter

- Betriebstemperatur: max. 110°C

Technische Daten

Größe: R 1"

Typ: einsetzbar bis 50 kW

Hersteller: Afriso

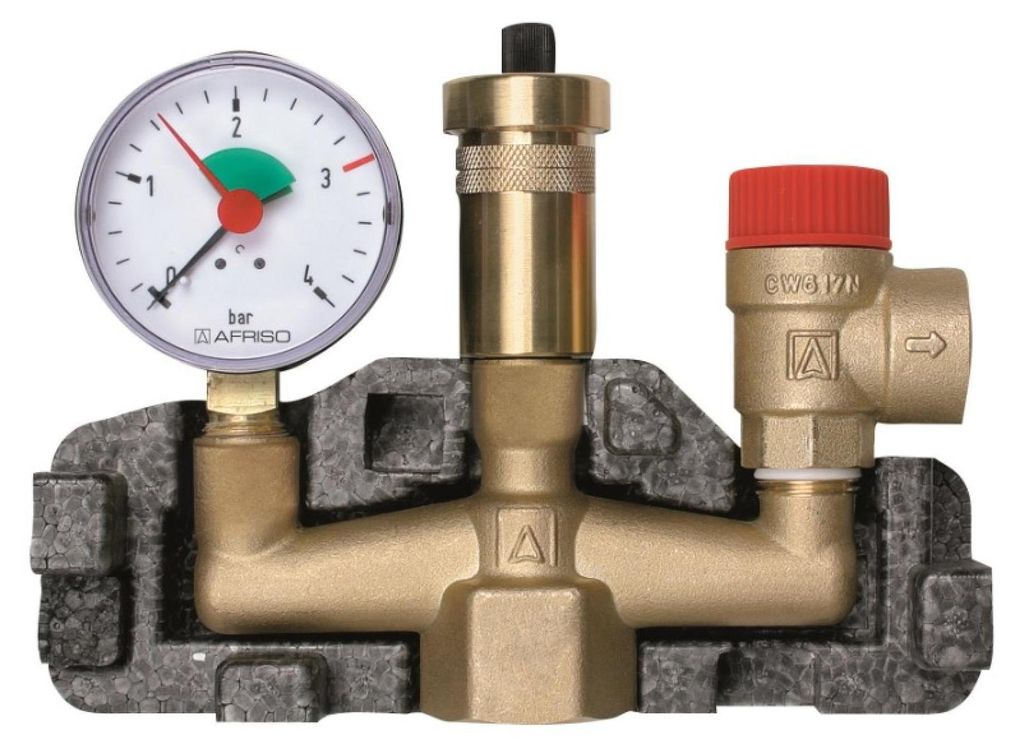

Kesselsicherungsgruppe KSG 3 bar mit Isolierung von Afriso Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW. Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe. Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter und Membran-Sicherheitsventil MS in einer formschlüssigen Isolation. Inklusive selbstdichtenden Montageventilen für den einfachen Austausch von Manometer und Schnellentlüfter. Technische Daten: Anschluss KesselG 1 InnengewindeTemperatureinsatzbereichMax. 120 °CMaße (B x H x T)183 x 144 x 70 mmIsolationExpandiertes PolypropylenArmaturenträgerMessingMembran-Sicherheitsventil MS Eingang x AusgangG1/2 x G¾DichtungPTFE-Dichtring, verdrehbarAnsprechdruck3 barHeizungsmanometer Anzeigebereich0 / 4 barDurchmesser63 mm - G3/8 radSchnellentlüfter EingangG3/8Nenndruck12 bar Lieferumfang: 1x Afriso Kesselsicherungsgruppe KSG 3 bar mit Isolierung

Sicherheitsventil: 3bar- Manometer Anzeigebereich: 0-4- Schnellentlüfter: 3/8'' mit im Armaturenträger integrietem Montageventil- Anschlußgewinde: 1'' Innengewinde- Isolation EPP: Kunststoff Herstellerangaben: AFRISO-EURO-INDEX GmbHLindenstraße 2074363 Güglingen +49 7135 102-0: info@afriso.

Vormontierte Kesselsicherheitsgruppe für geschlossene Heizungsanlagen bis 50 kW Leistung nach DIN EN 12828. Die Sicherheitsgruppe enthält ein Manometer zur Anzeige des aktuellen Drucks, einen Schnellentlüfter mit Aquastop und ein Sicherheitsventil zur Absicherung gegen Anlagenüberdruck. Eine hochwertige Isolierung minimiert die Wärmeverluste. Anschlussgröße [Zoll]: 1 Heizleistung max. [kW]: 50 Betriebsdruck max. [bar]:3 Material: Messing Isolierung: EPP Temperatur max. [°C]: 120 Messbereich [bar]: 0 .. 4 Gewicht [kg] 0,5 AF77938
