GOK Herd Anschluss Set Pro
Beschreibung:
Set zum Anschluss eines Haushaltsgerätes, z. B. Herd, Gyros-Grill oder französischem Plancha an die Gasflasche. In Inneräumen dürfen für gewöhnlich nur Schläuche bis maximal 40 cm Länge verwendet werden. Der Rest der Leitung wird dann über ein Rohr realisiert. Mit diesem Set können Sie Ihr Gerät direkt an den Wellschlauch anschließen. Eine Schlauchbruchsicherung ist bei diesem Schlauch auch im Gewerbe nicht notwendig. Ebenso entfällt bei diesem Wellschlauch im Gewerbe die Austauschpflicht nach 8 Jahren (im Privatbereich nach 10 Jahren).
Der Halbzollabgang am Gerät wird mit dem beiliegenden Teflonband eingedichtet. Der Schlauch wird dann aufgeschraubt. Das andere Schlauchende wird an den Druckminderer aufgeschraubt. Reglerseitig ist der 1/4'' Schlauchanschluss konisch dichtend und muss nicht zusätzlich eingedichtet werden. Beide Schlauchenden werden dann mit einem Maulschlüssel angezogen. Der Druckminderer wird handfest auf die Propanflasche angebracht. Bitte verwenden Sie in keinem Fall eine Rohrzange, da diese die Anschlüsse beschädigen kann.
Wir empfehlen in jedem Fall, nach der Installation eine Dichtigkeitsprüfung durchzuführen.
Maximal zulässiger Druck: PS 16 bar
Beschreibung Gasdruckminderer:
- integrierter Überdrucksicherheitseinrichtung S2SR (ÜDS)
- integrierte thermische Absperreinrichtung und Kontrollmanometer. (Das Manometer kann werkseitig nicht immer ganz gerade angebracht werden, was jedoch keinen Mangel darstellt)
- Thermische Absperreinrichtung zur selbsttätigen Absperrung des Gasdurchflusses bei Temperaturanstieg auf über 100° C Kontrollmanometer zur Dichtheitsprüfung der Anlage
- Zulassung: EG-Baumusterprüfung nach DGR und GGR
Technische Daten Niederdruckregler:
- Nenndruck: 50 bzw. 30 mbar Anschluss: 1/4' lks
- Gasdurchfluss: max. 1,5 kg/h
Hinweis: Druckminderer mit einer Rändelmutter benötigen keine zusätzliche Dichtung. Flaschenseitig dichtet die integrierte Wulst beim Anschließen an das Flaschenventil ab. Schlauchseitig ist der Anschluss konisch dichtend.
Beschreibung Teflonband:
- 1 Rolle Abdichtband 12 mm x 12 m x 0,1 mm
Beschreibung Edelstahl Wellschlauchleitung:
- gemäß TRF dürfen Gasgeräte mit einer Edelstahl-Wellschlauchleitung bis 2000 mm Länge direkt mit dem Druckregler verbunden werden
- Edelstahl-Wellschlauchleitungen müssen nicht wiederkehrend ausgetauscht werden, da sie keiner Alterung unterliegen
Technische Daten:
- Längen:
- Anschluss A: 1/4 Zoll Links Überwurfmutter (G 1/4 LH-ÜM)
- Anschluss B: Innengewinde Halbzoll rechts (IG Rp 1/2)

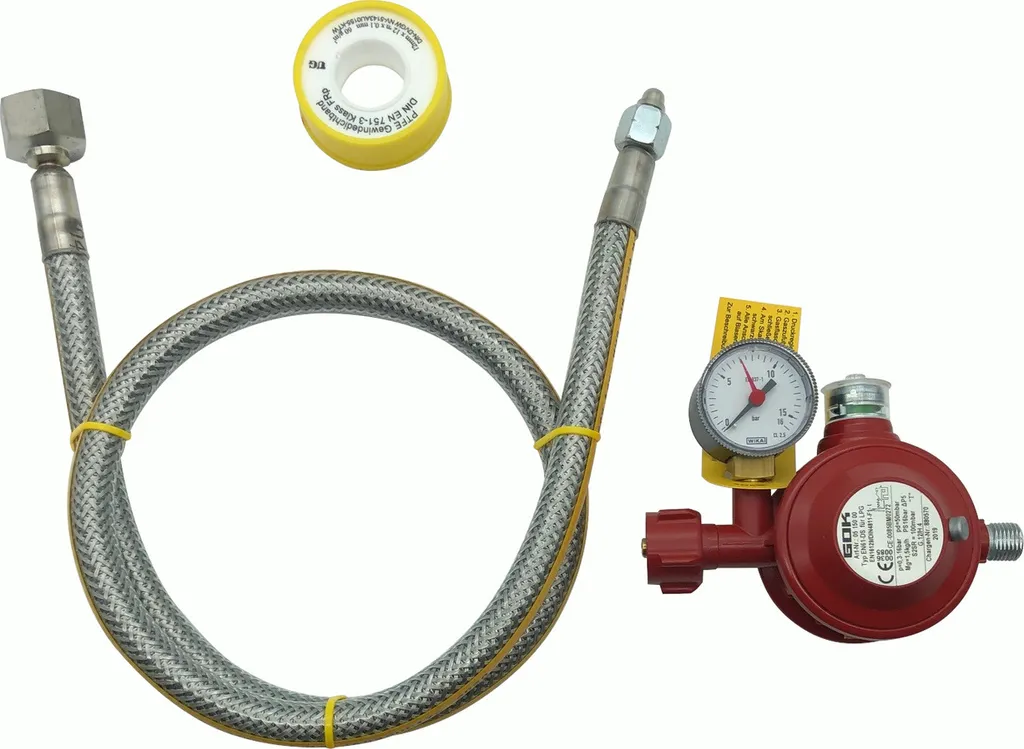

Lieferumfang:
- Niederdruckregler Typ EN61-DS
- Wellschlauchleitung Typ MWS G 1/4 LH-ÜM x IG Rp 1/2 (x 1000,1500 oder 2000mm)
- Teflonband
