Auf einen Blick

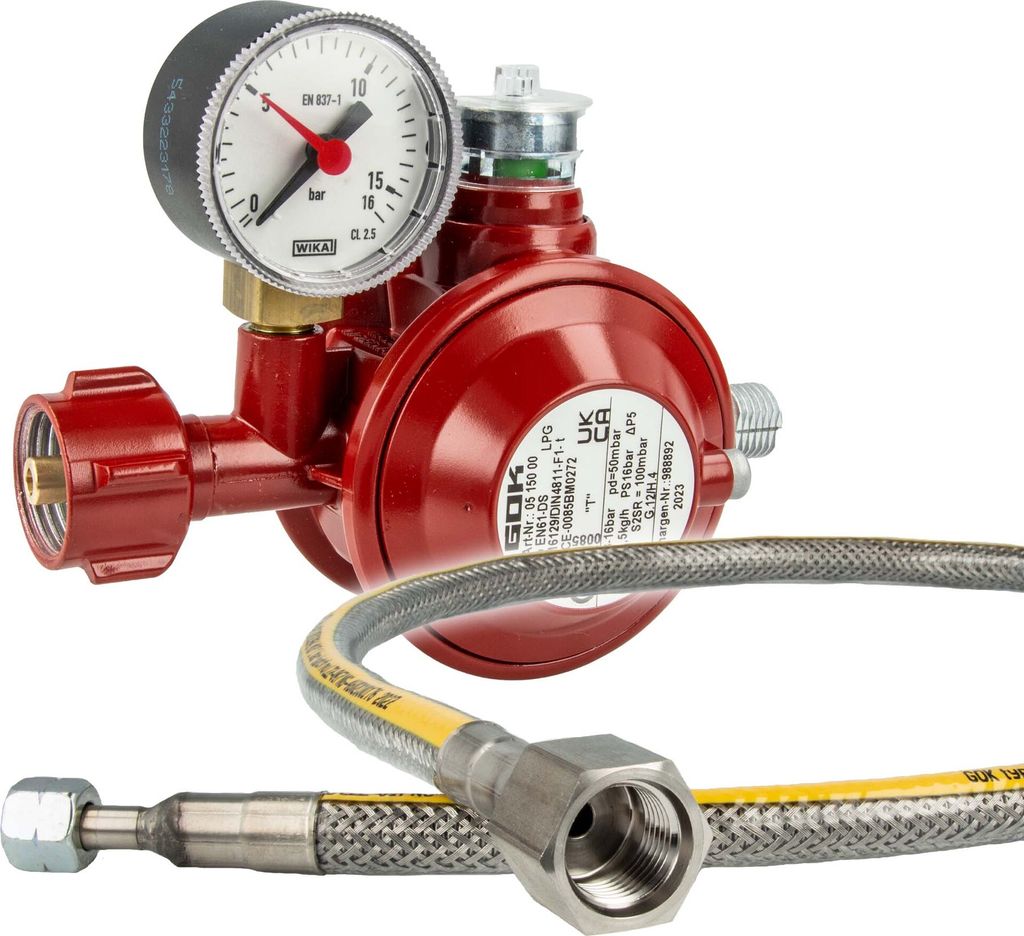

Sie möchten einen Gasherd, einen Gyros-Grill oder eine Plancha direkt und normgerecht an eine Propangasflasche anschließen – ohne separate Rohrleitungen, ohne Schlauchbruchsicherung und ohne wiederkehrenden Schlauchtausch. Das GOK Herd Anschluss Set Pro (GOK-Nr. 0207020) liefert alles Nötige als aufeinander abgestimmtes Komplettset: den Niederdruckregler Typ EN61-DS mit allen sicherheitsrelevanten Einrichtungen sowie die passende Edelstahl-Wellschlauchleitung Typ MWS – in drei wählbaren Längen.
Der Niederdruckregler Typ EN61-DS ist ein in Deutschland gefertigter Gewerbe-Niederdruckregler mit Kombinationsanschluss (KLF) für 5-, 11- und 33-kg-Propangasflaschen. Er regelt den Flaschendruck auf den Nenndruck des angeschlossenen Gerätes – 50 mbar (Standardausführung für Deutschland) bzw. 30 mbar (für Bestandsanlagen mit Bestandsschutz). Der Durchfluss beträgt max. 1,5 kg/h. Im Innern arbeitet eine zweistufige Überdruck-Sicherheitseinrichtung S2SR (ÜDS), die das Gerät bei Ausfall einer Regelstufe absichert. Zusätzlich sorgen eine thermische Absperreinrichtung (TAE) für die automatische Absperrung bei Temperaturen über 100 °C sowie ein Kontrollmanometer für die Dichtheitsprüfung der Anlage. Eine farbige Sichtanzeige wechselt auf Rot, sobald der Ausgangsdruck 80 mbar überschreitet – ein sofort sichtbares Warnsignal.
Die Edelstahl-Wellschlauchleitung Typ MWS verbindet den Regler direkt mit dem Geräteanschluss (Halbzoll-Innengewinde Rp 1/2). Gemäß der Technischen Regel Flüssiggas (TRF) dürfen Gasgeräte mit einer Edelstahl-Wellschlauchleitung bis 2 000 mm Länge direkt mit dem Druckregler verbunden werden – eine separate Rohrleitung entfällt. Eine Schlauchbruchsicherung ist bei dieser Ausführung weder im Privat- noch im Gewerbebereich erforderlich. Der entscheidende Vorteil gegenüber Gummischläuchen: Edelstahl-Wellschlauchleitungen unterliegen keiner Alterung und müssen nicht wiederkehrend ausgetauscht werden. Der Halbzoll-Abgang am Gerät wird mit dem mitgelieferten Teflonband abgedichtet; der Anschluss auf der Reglerseite (G 1/4 LH-ÜM) ist konisch dichtend und benötigt keine zusätzliche Dichtung.
Sicherheitshinweis
Den Regler (Kombinationsanschluss/Rändelmutter) handfest – ohne Werkzeug – auf das Flaschenventil aufschrauben. Alle übrigen Verbindungen (Wellschlauch am Regler-Ausgang sowie am Geräteanschluss) fest mit einem Maulschlüssel anziehen. Keine Rohrzange verwenden, da diese die Anschlüsse beschädigen kann. Nach der Montage unbedingt eine Dichtigkeitsprüfung mit geeignetem Lecksuchspray durchführen. Der maximal zulässige Druck (PS) beträgt 16 bar.
Eigenschaften im Überblick
Komplettset aus Regler, Wellschlauchleitung und Teflonband – aufeinander abgestimmt, sofort einsatzbereit
Regler Typ EN61-DS mit S2SR (ÜDS), Sichtanzeige, thermischer Absperreinrichtung (TAE) und Kontrollmanometer
Kombinationsanschluss (KLF) für 5-, 11- und 33-kg-Propangasflaschen
Nenndruck 50 mbar (Standardausführung für Deutschland); 30-mbar-Variante für Bestandsanlagen mit Bestandsschutz
Edelstahl-Wellschlauch Typ MWS: keine Austauschpflicht, keine Schlauchbruchsicherung erforderlich
Wellschlauch-Anschluss A: G 1/4 LH-ÜM (Reglerseite, konisch dichtend); Anschluss B: IG Rp 1/2 (Geräteseite, mit Teflonband)
Wählbare Schlauchlängen: 1 000 mm, 1 500 mm oder 2 000 mm
Einzelarmaturen mit DIN-DVGW- bzw.
Häufige Fragen
Passt dieses Set auf meine Gasflasche und meinen Herd?
Das Set passt auf handelsübliche 5-, 8 und 11-kg-Propangasflaschen mit KLF-Anschluss. Der Wellschlauch verbindet sich gerätseitig über ein Innengewinde Rp 1/2 (Halbzoll); hat Ihr Herd, Gyros-Grill oder Ihre Plancha diesen Anschluss, ist das Set direkt verwendbar. Den Geräteanschluss dichten Sie mit dem mitgelieferten Teflonband ab.
Welche Schlauchlänge soll ich wählen?
Messen Sie den Abstand zwischen Flaschenventil und Geräteanschluss und wählen Sie die nächstgrößere Länge: 1 000 mm, 1 500 mm oder 2 000 mm. Gemäß TRF ist eine Edelstahl-Wellschlauchleitung bis maximal 2 000 mm Länge für die direkte Verbindung von Druckregler und Gasgerät zulässig. Wie Sie den Gasregler richtig anschließen, erklärt unsere Schritt-für-Schritt-Anleitung.
Benötige ich 30 oder 50 mbar?
In Deutschland ist 50 mbar der Standardbetriebsdruck für Haushalts- und Gewerbeanlagen; die 50-mbar-Variante ist die richtige Wahl für Neuanlagen. Die 30-mbar-Variante ist für Bestandsanlagen gedacht – also dort, wo bereits 30-mbar-Geräte vorhanden und zugelassen sind. Alle wichtigen Fragen rund um Gasdruckminderer beantwortet unser Ratgeber.
Muss der Wellschlauch nach einigen Jahren ausgetauscht werden?
Nein. Edelstahl-Wellschlauchleitungen unterliegen keiner Alterung und müssen im Gegensatz zu Gummischläuchen nicht wiederkehrend ausgetauscht werden – weder im Privatbereich (bei Gummischläuchen nach 10 Jahren) noch im Gewerbebereich (bei Gummischläuchen nach 8 Jahren). Eine Schlauchbruchsicherung ist bei diesem Wellschlauch ebenfalls nicht erforderlich.
Technische Daten
| Merkmal | Angabe |
|---|
| Regler-Typ | Niederdruckregler Typ EN61-DS |
| Nenndruck (Ausgangsdruck) | 50 mbar (Standardausführung) oder 30 mbar (je nach Variante) |
| Gasdurchfluss | max. 1,5 kg/h |
| Regler-Eingang (Anschluss A) | KLF (Kombinationsanschluss, Rändelmutter) für 5-, 11- kg-Propangasflaschen |
| Regler-Ausgang (Anschluss B) | G 1/4 LH-ÜM (konisch dichtend, kein Dichtmittel erforderlich) |
| Sicherheitseinrichtungen | S2SR (ÜDS), thermische Absperreinrichtung TAE (Auslösung bei über 100 °C), Sichtanzeige (grün/rot), Kontrollmanometer |
| Maximal zulässiger Druck | PS 16 bar |
| Wellschlauch-Typ | MWS (Edelstahl, PVC-Schutzhülle) |
| Wellschlauch-Anschluss A (Reglerseite) | G 1/4 LH-ÜM (Überwurfmutter, linkssteigend) |
| Wellschlauch-Anschluss B (Geräteseite) | IG Rp 1/2 (Innengewinde Halbzoll, rechtssteigend) |
| Verfügbare Schlauchlängen | 1 000 mm, 1 500 mm, 2 000 mm (je nach Variante) |
| Zulassungen | |
| Herkunft | |
| Lieferumfang | Niederdruckregler Typ EN61-DS, Wellschlauchleitung Typ MWS G 1/4 LH-ÜM x IG Rp 1/2 (Länge je nach Variante), Teflonband (12 mm x 12 m x 0,1 mm) |
Unsicher bei Gewinde oder Anschlussmaß? Alle gängigen Kürzel und Gewindegrößen bei Flüssiggas-Anschlüssen – von LH und KN über W 21,8 x 1/14' bis Clip-on – finden Sie in unserem Gaslexikon: Kürzel und Gewindegrößen im Überblick
GOK Herd Anschluss-Set BASIC mit Niederdruckregler Typ EN61-DS - 50 mbar
Set zum Anschluss eines Haushaltsgerätes, z. B. Herd an die Gasflasche
- Niederdruckregler zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes
- Überdruck-Sicherheitseinrichtung S2SR (ÜDS) zur Absicherung der Verbrauchsgeräte vor unzulässig hohem Druck
- Sichtanzeige (grün/rot) mit optischem Signal (rot) bei Ausgangsdrücken über 80 mbar
- thermischer Absperreinrichtung "T" (TAE)
- Manometer
- Anschluss Regler: Eingang KLF* x Ausgang Außengewinde IG Rp 1/2 Zoll
- Edelstahl-Wellschlauchleitung Typ MWS, PS 1 bar, G 1/4 LH-ÜM x IG Rp 1/2 x 1000 mm, DN12
- Ausführung mit Kombinationsanschluss zum wahlweisen Anschluss an 5, 11 bzw. 33 kg Gasflaschen
- für Außenanlagen einsetzbar
- Abgang: gerade
- Maximal zulässiger Druck: PS 16 bar
- Durchfluss: 1,5kg/h
- Betriebsdruck: 50 mbar
- *KLF: Kleinflaschenanschluss für Handanzug, ÜM W 21,8 x 1/4"-LH
Gemäß TRF dürfen Gasgeräte mit einer Edelstahl-Wellschlauchleitung bis 2000 mm Länge direkt mit dem Druckregler verbunden werden
Edelstahl-Wellschlauchleitungen müssen nicht wiederkehrend ausgetauscht werden, da sie keiner Alterung unterliegen
