Anwendungsbereiche:

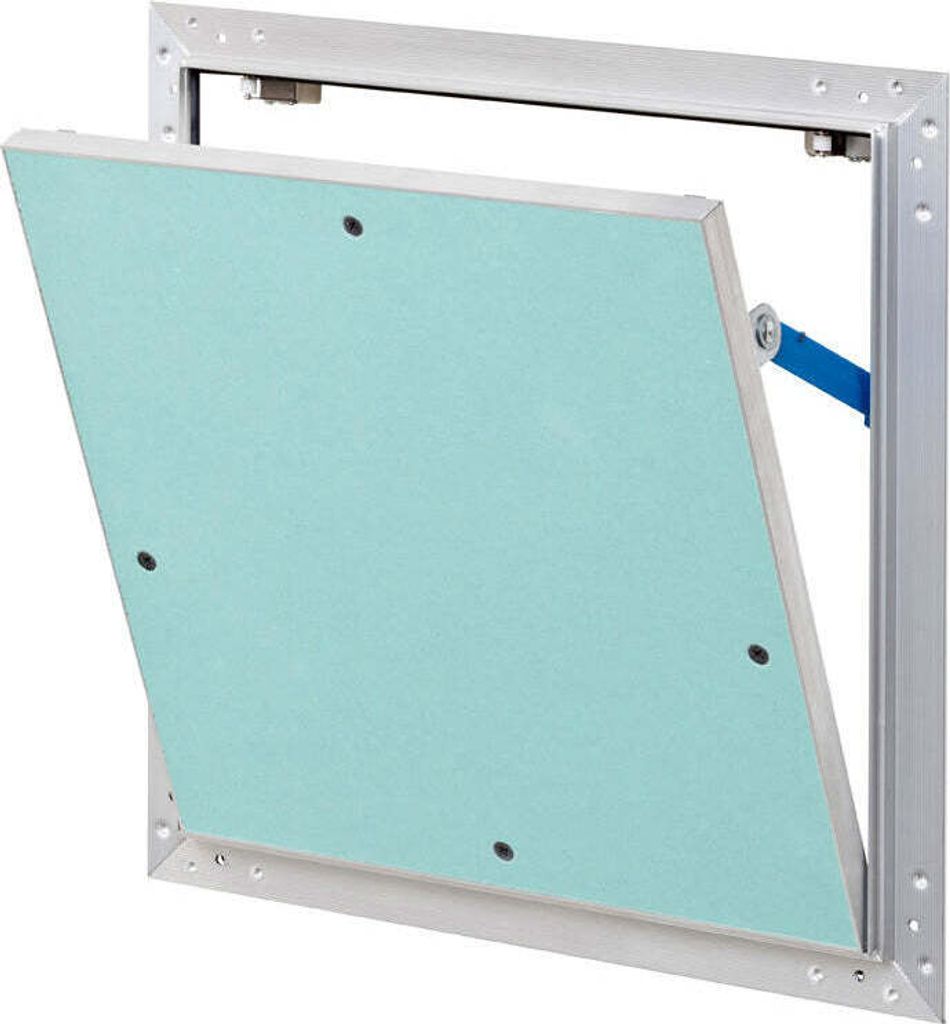

Revisionsklappe mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen, für Decken- und Wandmontage.
Eigenschaften:
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm; 15 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität.
Sonderanfertigungen in luft- und staubdicht, sowie für 10 mm Platten möglich.
Vorteile:
- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- für Decken- und Wandeinbau geeignet
- Geschraubte Gipskartoneinlage ermöglicht den bauseitigen Austausch
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Als Sonderanfertigung auch in luftdichter Ausführung erhältlich
Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
| 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|---|
| Größe A x B (V) | Einbaumaß A1 x B1 | Außenmaß A2 x B2 | Lichte Weite A3 x B3 | Tiefe T1 / T2 | Gewicht (kg) |
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 13 / 31 | 0,7 |
| 200 x 300 | 201 x 301 | 240 x 340 | 192 x 192 | 13 / 31 | 0,9 |
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 13 / 31 | 1,2 |
| 300 x 400 | 301 x 401 | 340 x 440 | 292 x 392 | 13 / 31 | 1,6 |
| 300 x 600 | 401 x 601 | 340 x 640 | 292 x 592 | 13 / 31 | 2,2 |
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 13 / 31 | 2,2 |
| 400 x 600 | 401 x 601 | 440 x 640 | 392 x 592 | 13 / 31 | 3,5 |
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 13 / 31 | 2,8 |
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 13 / 31 | 3,8 |
| 15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 |
|---|
| Größe A x B (V) | Einbaumaß A1 x B1 | Außenmaß A2 x B2 | Lichte Weite A3 x B3 | Tiefe T1 / T2 | Gewicht (kg) |
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 15,5 / 31 | 0,9 |
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 15,5 / 31 | 1,7 |
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 15,5 / 31 | 2,7 |
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 15,5 / 31 | 4 |
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 15,5 / 31 | 5,6 |
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|---|
| Größe A x B (V) | Einbaumaß A1 x B1 | Außenmaß A2 x B2 | Lichte Weite A3 x B3 | Tiefe T1 / T2 | Gewicht (kg) |
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 25,5 / 31 | 1,2 |
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 25,5 / 31 | 2,1 |
| 300 x 400 | 301 x 401 | 340 x 440 | 292 x 392 | 25,5 / 31 | 2,7 |
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 25,5 / 31 | 4 |
| 400 x 600 | 401 x 601 | 440 x 640 | 392 x 592 | 25,5 / 31 | 5,1 |
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 25,5 / 31 | 5,2 |
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 25,5 / 31 | 7,2 |
Download Montageanleitung
Rahmenteile aus Alu-Stangpressprofilen durch "Toxverbindungen" fest verfügt. Incl. umlaufender Lippendichtung und beidseitiger Fangsicherung. Geeignet für Wand- und Deckeneinbau. Verdeckter Schnappverschluß, GKBI Platten verschraubt
Artikeldetails
| Im Lieferumfang enthalten | Montageanleitung, Montagesatz 1 Satz Schutzkappen, Revisionsklappe in Kartonage verpackt |
|---|
| Hinweis | Bei der Wandmontate sind die Verschlüsse oben anzuordnen, Selbstjustierende Sicherheitsfangarme bieten höchste Sicherheit |
|---|
| Ausstattung | Fangvorrichtung |
|---|
| Einsatzbereich | Feuchtraum, Innen |
|---|
| Geeignet für | Fliesenwand, Mauerwerk, Sanitär-und Heizungsinstallation, Schachtwand, Trockenbauwand, Vorsatzschale |
|---|
| Anwendungsbereich | Decke, Wand |
|---|
| Eigenschaft | Mit Einlage, Umlaufende Dichtung |
|---|
| Materialspezifizierung | Aluminium |
|---|
| Artikeltyp | Klappe |
|---|
| Ausführung | Revisionsklappe |
|---|
| Gewicht | 1.2 kg |
|---|
| Grundfarbe | Aluminium |
|---|
| Material | Metall |
|---|
| Serie | AluPlana |
|---|
| Einbaumaß Breite | 30.1 cm |
|---|
| Einbaumaß Höhe | 30.1 cm |
|---|
| Einbaumaß Tiefe | 13.0 mm |
|---|
| Anschlag | Kein Anschlag |
|---|
| Schallschutz | Ohne Schallschutz |
|---|
| Einlage | Lochplatte |
|---|
| Außenbreite inkl. Rahmen | 34.0 cm |
|---|
| Außenhöhe inkl. Rahmen | 34.0 cm |
|---|
| Brandschutz | Ohne Brandschutz |
|---|
| Stärke Gipskartoneinlage | 12,5 mm |
|---|
Revisionsklappe AluNova mit 12,5 mm Gipskartoneinlage 30 x 30 cm
- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- Geschraubte Gipskartoneinlage
- Beidseitige Fangeinrichtung bei allen Größen bieten höchste Sicherheit
- Eingebaute Gipskartonplatte GKBI 12,5 mm
- Klappendeckel aushängbar
- Mit Montagesatz
- Feuchtraumgeeignet
- Einbaurahmen und Klappendeckel aus Aluminium
- Für Wand- und Deckeneinbau
Einbaumaß: Nennmaß (z.B. 20 x 20 cm) Höhe x Breite
Außenmaß: 5,0 cm größer als Nennmaß (z.B. 25,0 x 25,0 cm)
