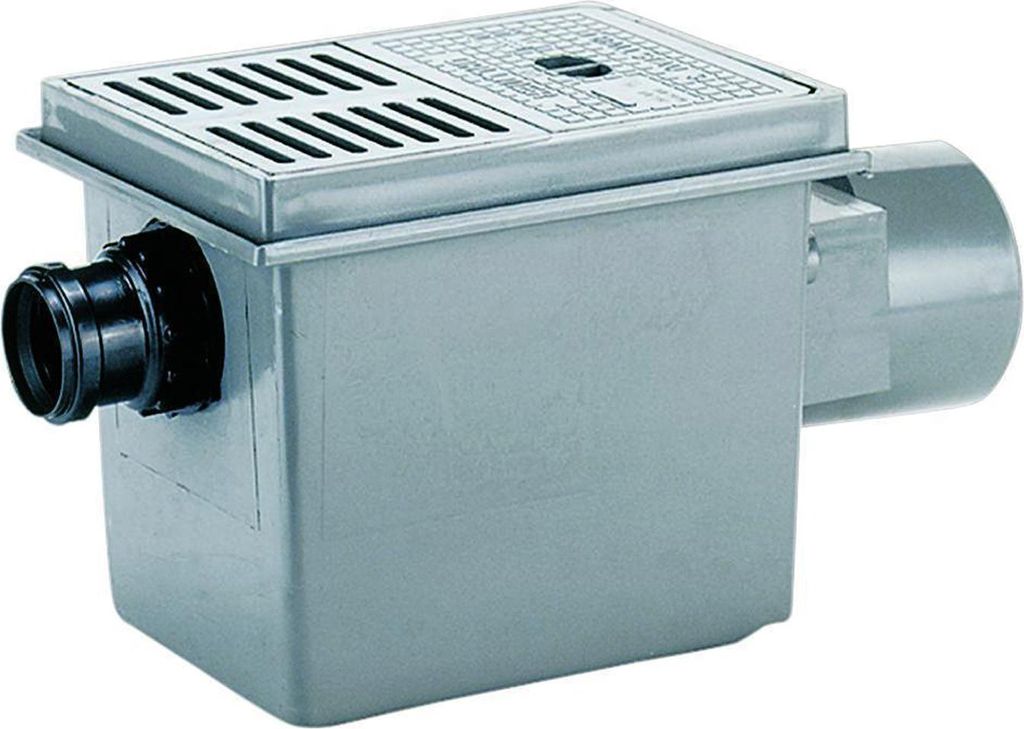

Dallmer Rückstau-Kellerablauf Ballstau 110/1 mit Zulaufanschluss DN 50, DN 100

Rückstau-Kellerablauf Ballstau 110/1, DN 100

Typ 5 gemäss EN 13564, Anwendungsbereich nach DIN 1986-100:2002-03:
geeignet für fäkalienfreies Abwasser

Ablaufstutzen:
DN 100 (3°)

mit:

• automatisch wirkendem Ballventil
• Pendelverschlussklappe
• Handabsperrung
• Geruchsverschluss
• herausnehmbarem Funktionselement
• Prüfrohranschluss

Ablaufkörper:
ABS

Rost:
ABS, zweiteilig, Klasse K 3

mit Zulaufanschluss DN 50

Dallmer Rückstau Kellerablauf Ballstau 110, DN100, Bodenablauf 720061

Der Rückstau Kellerablauf Ballstau DN 110 /1 (720160) mit DN 50 Zulaufanschluss von Dallmer wird z.B. in dem Waschkeller verwendet um Abwässer von einander zu trennen. Sollte die Waschmaschine lecken, kann beispielsweise das Wasser durch das Gitter ablaufen und steht nicht im Keller. Die Pendelverschlusskappe verhindert anschließend den Rückfluss. Zusätzlich verfügt der 720160 über einen zusätzlichen Zulauf in DN50. Der Ablauf lässt sich außerdem per Hand schließen. Zudem verfügt der Kellerablauf Ballstau aus ABS Kunststoff über einen Geruchverschluss und wird mit DN110 an das Hausabwasser angeschlossen.

Rückstau-Kellerablauf Ballstau 110, DN 100 (DN110) mit DN 50 Zulauf
Typ 5 gemäß EN 13564, Anwendungsbereich nach DIN 1986-100:2002-03: geeignet für fäkalienfreies Abwasser
Ablaufstutzen DN 100 (3 Grad)
Ausführung:

• automatisch wirkendes Ballventil
• Pendelverschlussklappe
• Handabsperrung
• Geruchsverschluss
• herausnehmbares Funktionselement
• Prüfrohranschluss

Material:

• Ablaufkörper ABS
• Rost ABS, zweiteilig, Belastungsklasse K 3 (300 kg)
• mit Zulaufanschluss DN50

Ablaufleistungen nach DIN EN 1253:
Nennweite DN110 (DN100)
Produktnorm DIN EN 1253
Min. Ablaufleistung nach Norm 1,40 l/s
Anstauhöhe nach Norm 20,00 mm

DALLMER Rückstau-Kellerablauf Ballstau 110 Der DALLMER Rückstau-Kellerablauf Ballstau 110 ist für fäkalienfreies Abwasser im Kellerbereich ausgelegt. Er kombiniert Rückstauschutz, Geruchsverschluss und Ablauf in einer kompakten Ausführung der Serie D. Eigenschaften: - Automatisch wirkendes Ballventil - Pendelverschlussklappe - Handabsperrung - Geruchsverschluss - Herausnehmbares Funktionselement - Prüfrohranschluss - Zweiteiliger Rost Technische Daten: - Typ: Rückstau-Kellerablauf Ballstau 110 Typ 5 - Norm: EN 13564 - Anwendungsbereich: DIN 1986-100:2002-03, fäkalienfreies Abwasser - Ablaufstutzen: DN 100, 3 Grad - Zulauf: DN 50 - Material Ablaufkörper: ABS - Material Rost: ABS - Belastungsklasse: K 3, 300 kg - Serie: D - Breite: 410 mm - Höhe: 250 mm - Tiefe: 235 mm - Gewicht: 3,22 kg Lieferumfang: - - 1 × DALLMER Rückstau-Kellerablauf Ballstau 110

DALLMER Rückstau-Kellerablauf Ballstau 110/1, DN 100 DALLMER Rückstau-Kellerablauf Ballstau 110/1, nach EN 13564-1:2002, Typ 5, mit automatisch wirkendem Ballventil, Pendelverschlussklappe und Handab- sperrung. Ablaufstutzen DN 100 (3 Grad ), Zulauf DN 50. Mit Rost aus Kunststoff, zweiteilig, Belastungsklasse K 3 Ablaufleistung: 1, 6 l/s Material: ABS, schlagfest Anwendungsbereich: gemäß DIN 1986-100:2002-03 geeignet für fäkalienfreies Abwasser
