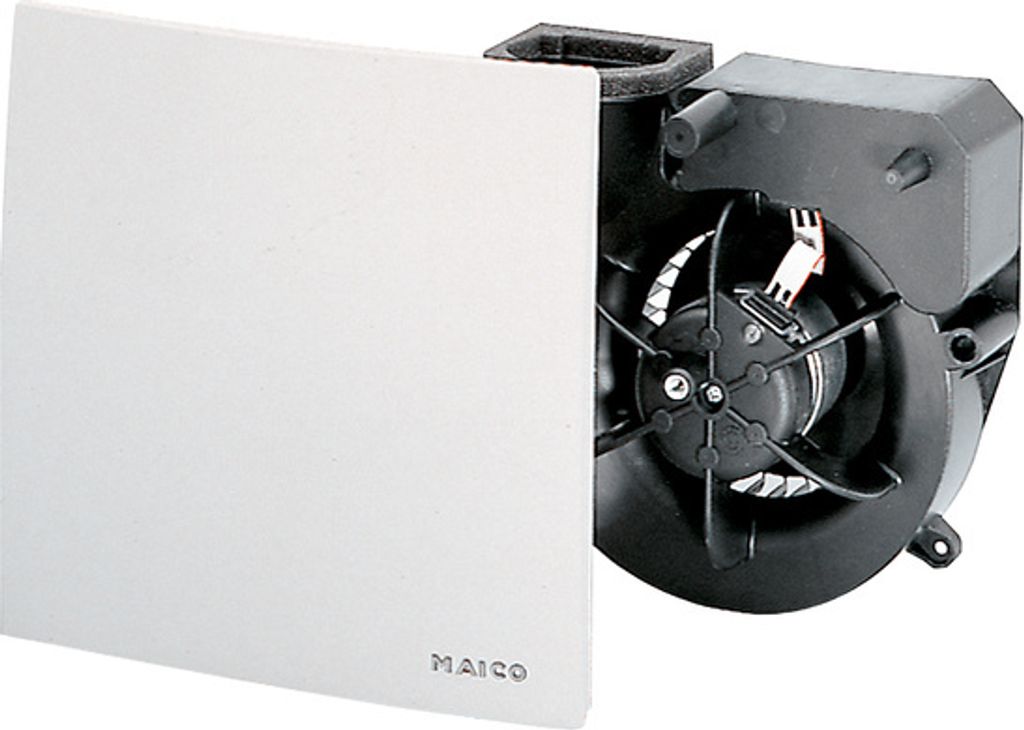

MAICO Abluftsystem ER60GVZ Unterputz Ventilatoreinsatz

ER 60 GVZ - Kurzinformation

Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 62 m³/h, mit Grundlastschaltung und Verzögerungszeitschalter

ER 60 GVZ - ProduktbeschreibungAusführung mit Grundlastschaltung und Verzögerungszeitschalter

• Das Gerät läuft im Dauerbetrieb bei 35 m³/h.
• Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich.
• Umschaltung auf Volllast mit Einschaltverzögerung von ca. 50 sek.
• Nachlaufzeit der Volllast ca. 6 min.
• Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
• Nicht drehzahlsteuerbar.

Merkmale

• Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
• Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
• Problemloser Filterwechsel ohne Werkzeug.
• Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
• Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
• Mit VDE-Zeichen.

Montage / Bedienung / Wartung

• Schaltbilder
• Montageanleitung:pdf|online

Artikel	ER 60 GVZ
Ausführung	Grundlast- und Verzögerungszeitschaltung
Fördervolumen	35 m³/h / 62 m³/h
Drehzahl	850 1/min / 1.250 1/min
Luftrichtung	Entlüftung
Drehzahlsteuerbar	−
SEC average	-3,43 kWh/(m²*a)
Spannungsart	Wechselstrom
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Leistungsaufnahme	10 W / 21 W
IMax	0,12 A / 0,16 A
Schutzart	IP X5
Netzzuleitung	5 x 1,5 mm²
Einbauort	Wand / Decke
Einbauart	Unterputz
Systemart	dezentral
Material	Kunststoff
Farbe	verkehrsweiß, ähnlich RAL 9016
Gewicht	1,52 kg
Gewicht mit Verpackung	1,8 kg
Filterklasse	ISO Coarse 30 % (G2)
Ausblasrichtung	seitlich
Breite	250 mm
Höhe	250 mm
Tiefe	150 mm
Breite mit Verpackung	280 mm
Höhe mit Verpackung	280 mm
Tiefe mit Verpackung	155 mm
Fördermitteltemperatur bei IMax	40 °C
Nachlaufzeit	6 min
Einschaltverzögerung	50 s
Schalldruckpegel	25 dB(A) / 36 dB(A)/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL= 10 m2

**MAICO VENTILATOREINSATZ ER 60 GVZ - EFFIZIENTE FEUCHTRAUMLÜFTUNG**

Der Maico Ventilatoreinsatz ER 60 GVZ ist für die Dauerlüftung von Feuchträumen konzipiert. Er löst Feuchtigkeit & Geruch in Bad, Dusche, WC, HWR & Lagerräumen. Radialventilator mit zweistufigem Motor und Zeitsteuerung, ideal für Unterputzmontage (Wand/Decke). Erfüllt DIN 18017-3.

**Vorteile:**
- Dauerlüftung: Kontinuierlicher Luftaustausch.
- Zweistufiger Motor: Leistung 35 / 62 m³/h.
- Zeitsteuerung: 60 Sek. Verzögerung, 6 Min. Nachlauf.
- Flexible Installation: Unterputzmontage, Schutzbereich 1 (Nassräume), Steigleitungen > 20 Etagen.


**Technische Daten:**
- Ausführung: Radialventilator, zweistufig
- Geschwindigkeit: 850 / 1250 min-1
- Luftvolumenstrom: 35 / 62 m³/h
- Schalldruckpegel: 26 / 36 dB(A)
- Leistungsaufnahme: 10 / 21 W
- Spannung: 230 V / 50 Hz
- Medientemperatur max.: 40°C
- Schutzklasse: II
- Schutzart: IP X5 (Strahlwassergeschützt)
- Filterklasse: G2
- Stromaufnahme max.: 0,12 / 0,16 A
- Anschlussleitung: 5 x 1,5 mm²

**Anwendungsbereiche:**
Für Bäder, Duschen, WCs, HWR & Lagerräume (privat/öffentlich). Auch in Küchen. Erfüllt DIN 18017-3, geeignet für komplexe Gebäudestrukturen.

**Qualität:**
Maico ER 60 GVZ: Deutsche Qualitätsstandards. Konform mit DIN 18017-3, IP X5 und SK II für sicheren, langlebigen Betrieb in Feuchträumen.

Ausführung mit Grundlastschaltung und Verzögerungszeitschalter br / - Das Gerät läuft im Dauerbetrieb bei 35 m3/h. br / - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich. br / - Umschaltung auf Volllast mit Einschaltverzögerung von ca. 50 sek. br / - Nachlaufzeit der Volllast ca. 6 min. br / - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). br / - Nicht drehzahlsteuerbar. br / br / Merkmale br / - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... br / - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). br / - Problemloser Filterwechsel ohne Werkzeug. br / - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. br / - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. br / - Farbe verkehrsweiß ähnlich RAL 9016. br / - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. br / - Schutzklasse II. br / - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. br / - Robuster energiesparender Kondensatormotor. br / - Motor mit thermischem Überlastungsschutz. br / - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. br / - Volumenstrom-Kennlinie und Leckluftrate geprüft vom Bayern e.V. Leckluftvolumenstrom 0,01 m3/h. br / - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. br / - Mit VDE-Zeichen. br / br / Artikel: br / ER 60 GVZ br / - Ausführung: Grundlast- und Verzögerungszeitschaltung br / - Fördervolumen: 35 m3/h / 62 m3/h br / - Drehzahl: 850 1/min / 1250 1/min br / - Luftrichtung: Entlüftung br / - Drehzahlsteuerbar: nein br / - SEC average: -3,43 kWh/(m2*a) br / - Spannungsart: Wechselstrom br / - Bemessungsspannung: 230 V br / - Netzfrequenz: 50 Hz br / - Leistungsaufnahme: 10 W / 21 W br / - IMax: 0,12 A / 0,16 A br / - Schutzart: IP X5 br / - Netzzuleitung: 5 / 1,5 mm2 br / - Einbauort: Wand / Decke br / - Einbauart: Unterputz br / - Systemart: dezentral br / - Material: Kunststoff br / - Farbe: verkehrsweiß, ähnlich RAL 9016 br / - Gewicht: 1,52 kg br / - Gewicht mit Verpackung: 1,8 kg br / - Filterklasse: ISO Coarse 30 % (G2) br / - Ausblasrichtung: seitlich br / - Breite: 250 mm br / - Höhe: 250 mm br / - Tiefe: 150 mm br / - Breite mit Verpackung: 280 mm br / - Höhe mit Verpackung: 280 mm br / - Tiefe mit Verpackung: 155 mm br / - Fördermitteltemperatur bei IMax: 40 °C br / - Nachlaufzeit: 6 min br / - Einschaltverzögerung: 50 s br / - Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 br / - Nennweite: 75 mm / 80 mm

Maico Elektroapparate-Fabrik GmbH Abluftsystem Unterputz Ventilatoreinsatz ER 60 GVZ (0084.0107)
