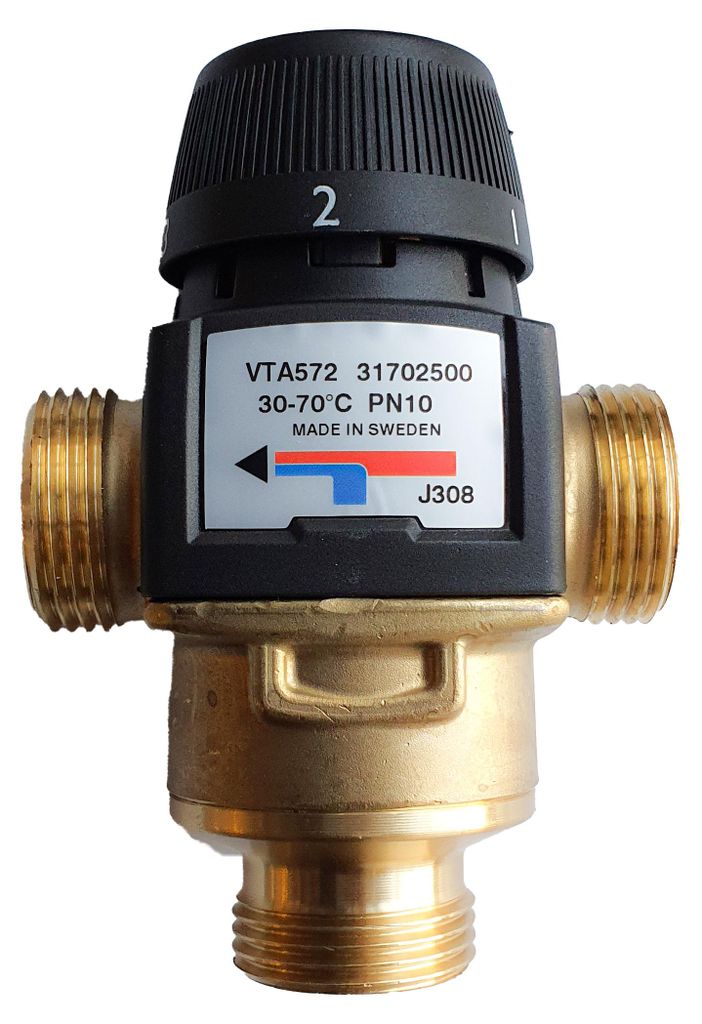

ESBE VTA572 | Temp. 30 - 70 °C | 4,5 Kvs | Mischautomat Außengewinde G 1''

ESBE Mischautomat VTA572 DN25 (1" Außengewinde) Variationen 20-55°C / 45-65°C / 30-70°C
Die thermischen Mischautomaten der Serie VTA370 und VTA570 verfügen über einen hohen Kvs Wert und damit über einen geringen Druckverlust. Sie eignen sich daher besonders für den Anwendungsbereich Heizen.

Anwendungsbereich:
Die Serien VTA370 und VTA570 sind die bevorzugte Wahl für die Anwendungsbereiche "Heizen und Kühlen". Um zum Beispiel bei Fußbodenheizungsanlagen den Estrich und Belag bei schnellen Temperaturanstiegen zu schützen, verfügt diese Serie über eine sogenannte Verbrühschutzfunktion*.

Funktion:
Diese Serie verfügt über ein assymetrisches Fließbild und eine Verbrühschutzfunktion*. Je nach Variante können verschiedene Einstellbereiche realisiert werden: 20-55°C 45-65°C oder 20-70°C. Die Mischtemperatur selbst wird durch ein auf Wärme reagierendes Wachselement bestimmt. Das Wachselement bewegt einen internen Zylinder, der die Zuflussmengen „Warm“ und „Kalt“ einregelt.

Medien:
Ventile dieser Serie eignen sich für folgende Medien:

• Wasser
• Heizungswasser
• Heizungswasser mit einem Glycol- Anteil von bis zu 50%

*) Verbrühschutzfunktion: Warmwasserzufuhr wird geschlossen, wenn Kaltwasserzufuhr unterbrochen ist.

INFO: Wir bekommen die ESBE Ventile ohne Verpackung diese sind jedoch unbenutzt.

TECHNISCHE DATEN

* Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurchflussrate 9 l/min. Mindesttemperaturunterschied zwischen Kaltwassereingang und Mischwasserausgang 3°C und empfohlener Höchsttemperaturunterschied zwischen Rücklaufwasser-/Kaltwassereingang und Mischwasserausgang: 10°C.
** Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurchflussrate 9 l/min. Mindesttemperaturunterschied zwischen Warmwassereingang und Mischwasserausgang 10°C und empfohlener Höchsttemperaturunterschied zwischen Rücklaufwasser-/Kaltwassereingang und Mischwasserausgang: 10°C.

PED 2014/68/EU, Artikel 4.3
Drucksysteme entsprechen PED 2014/68/EU, Artikel 4.3 (Vorschriften zur Schalltechnik). Gemäß Richtlinie wird die Ausrüstung nicht mit dem Kennzeichen versehen.

ESBE VTA572 | Temp. 30 - 70 °C | 4,5 Kvs | Mischautomat Außengewinde G 1"
Die Serien VTA370 und VTA570 werden bevorzugt für die Anwendungsbereiche "Heizen" und "Kühlen" verwendet. Dank des Verbrühungsschutzes werden beispielsweise bei Fußbodenheizungen der Estrich und Belag vor schnellen Temperaturanstiegen geschützt. Die Mischautomaten verfügen über ein asymmetrisches Fließbild. Beide Modellreihen sind verbrühungssicher - das bedeutet, dass die Warmwasserzufuhr sich automatisch schließt, wenn die Kaltwasserzufuhr aus irgendeinem Grund unterbrochen wird. Je nach Modell können die Ventile folgend eingestellt werden:

• 10 - 30 °C
• 20 - 55 °C
• 30 - 70 °C

Die Einstellung selbst wird durch einen Einstellknauf vorgenommen. Die Mischtemperatur selbst wird durch ein auf Wärme reagierendes Wachselement bestimmt. Dieses bewegt einen internen Zylinder, der die Zuflussmengen "Warm" und "Kalt" einregelt.
