CS-09 Solarregelung Differenzregelung

Temperaturdifferenzregelung für Solaranlagen

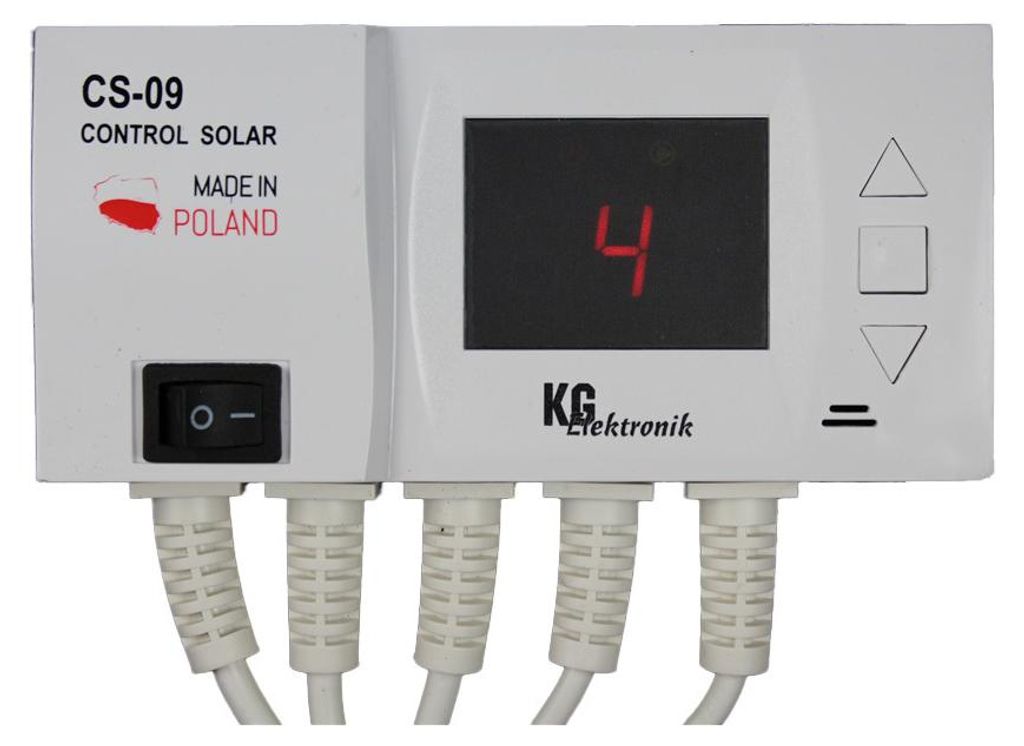

Der CS-09 ist eine Klassische Temperaturdifferenzregelung für Solaranlagen.

Funktionsprinzip:
Die Solarkreispumpe wird eingeschaltet wenn die eingestellte Temperaturdifferenz erreicht wurde.
Das ausschalten der Solarkreispumpe erfolgt bei Unterschreitung der eingestellten Temperaturdifferenz und
eingestellten Hysterese. Die Hysterese liegt 10°C unter der eingestellten Temperaturdifferenz.

Beispiel:
Eingestellte Temperaturdifferenz 20°C
Automatisch Festgelegte ausschalt Hysterese 10°C
Bedeutet die Heizkreispumpe schaltet aus wenn die Temperaturdifferenz zwischen Kollektor und
Speicher kleiner ist als 10°C oder bei erreichen der eingestellten Speichertemperatur.

Stellt man die Hysterese auf 10°C (kleinster wert), dann läuft die Solarkreispumpe so lange
bis Kollektortemperatur=Speicher Temperatur. Oder die eingestellte Speichertemperatur erreicht wurde.

Top Features:

• einfach gehalten
• preisgünstig by solar-more
• Lieferung komplett mit Fühlern und Kabel

Technische Daten:

Energieversorgung: 230/50Hz +/-10%
Leistungsaufnahme:  2 W
Temperatur der Umgebung:   -10 bis 50 °C
Ausgangslast der Kollektor- und Zirkulationspumpe:  6 A
Temperaturmessbereich:  0 bis 150 °C
Temperatureinstellungsbereich Warmwasser: 20 bis 80°C
Temperaturbelastbarkeit der Sensoren: -10 bis 150°C
Kabellänge des Warmwassersensors: 3m
Kabellänge des Kollektorsensors:  2 x 0,6m
Regulierbare Hysterese des Kollektors: 10 bis 30°C
Sensoren: NTC 4,7 K Ohm
