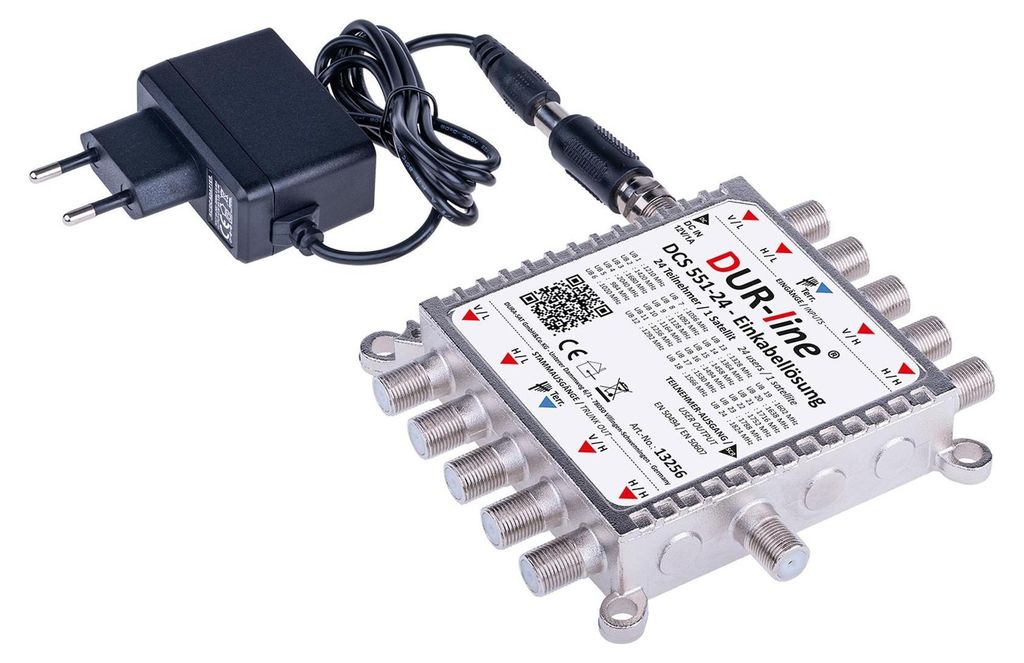

DUR-line DCS 551-24 - preiswerte Einkabellösung für 24 Teilnehmer für Quattro LNB - 1 x 24 SCR/DCSS User Bands - kaskadierbar [Digital, HDTV, FullHD, 4K, UHD]
- FÜR 1 SATELLIT (Quattro LNB) – inkl. Terrestrischer Eingang z.B. für Rundfunk (UKW oder DVB-T)
- TOP QUALITÄT - Jedem angeschlossenen TV/Receiver steht ein hochwertigs Signal für beste Bildqualität zur Verfügung (4 Userbänder bei EN 50494, 24 bei EN 50607) - JESS/ SCR/ DCSS/ Unicable II
- BEWÄHRTE TECHNOLOGIE – Damit können bis zu 24Teilnehmer über nur 1 Koaxkabel gleichzeitig mit ALLEN Programmen versorgt werden - KASKADIERBAR - Die Einkabellösung kann auch durch eine 2. oder 3. DUR-line Kaskade auf 48 und mehr Teilnehmer erweitert werden
- LIEFERUMFANG: ALLES DABEI! - Einkabel-Multischalter inkl. Stromspar-230V-Netzteil und 5 Stk. Abschlusswiederstände (DC-entkoppelt)
Preiswerte Einkabellösung
Die DUR-line DCS 551-24 – Einkabellösung ist ein hochwertige Unicable Multischalter mit einem besonders guten . Bei diesem Modell wurden alle Anforderungen an ein modernes und zukunftsfähiges Mehrfamilienhaus verwirklicht.
Der Schalter hat einen Ausgang für maximal 24 Teilnehmer-Frequenzen für bis zu 24 Satellitenreceiver/TVs (oder 8 Twin-Tuner-Receiver).
Die Receiver/TVs müssen für 24 User-Bänder das Protokoll EN50607 (auch Unicable II, JESS oder SatCR / dCSS genannt) unterstützen. Falls die Geräte nur das ältere Protokoll EN50494 unterstützen, können bis zu 8 Receiver angeschlossen werden.
Falls mehr Teilnehmer (z.B. 48, …) versorgt werden müssen, können weitere DCS 551-24 kaskadiert werden. Auch ein gewöhnlicher Multischalter (für Quattro LNB) kann an den 5 Kaskadenausgängen angeschlossen werden um z.B. ältere TV-Geräte anzuschließen, die kein Unicable unterstützen oder Sie erweitern Ihre bestehende Multischalter-Anlage im Handumdrehen um 24 User-Bänder.
Wird am den SCR-Ausgang ein DUR-line Verteiler verwendet, können die Frequenzen beliebig aufgeteilt werden (z.B. 12 +12, 8 + 16,... ).
Die Leitungsverlegung ist denkbar einfach. Vom SCR-Ausgang geht das Kabel auf die Durchgangsdose, von dort auf die Nächste und am Strangende auf eine Enddose, um die Leitung sauber abzuschließen. Der Schalter kann nur mit einem Quattro LNB für 1 Satellit betrieben werden. Quad LNBs sind nicht kompatibel!
LIEFERUMFANG: ALLES DABEI!
- Einkabel-Multischalter inkl. Stromspar-230V-Netzteil
- 5 Stk. Abschlusswiederstände (DC-entkoppelt)
- Bedienungsanleitung und Schrauben
Dur-Line DCS 551-24 Einkabellöung für 24 SAT-Teilnehmer Unicable 2 für 1 Satellit – Top Qualität für Ihr Heimkino
Der Dur-Line DCS 551-24 Einkabellöung für 24 SAT-Teilnehmer Unicable 2 für 1 Satellit überzeugt durch Leistung und Zuverlässigkeit. Basierend auf Ihren Anforderungen bietet dieses Modell eine erstklassige technische Ausstattung.
Ihre Vorteile & Highlights:
- Terrestrischer Empfang (DVB-T2 HD)
- Hochwertige Verarbeitung
- Einfache Installation & Bedienung
- Sofort einsatzbereit
Detaillierte Produktmerkmale:
Dur-Line 551-24 Einkabellöung für 24 Teilnehmer
Mit dieser Dur-Line DCS 551-24 Einkabellösung, können Sie mit nur einer Hausableitung bis zu 24 Teilnehmer mit Sat-Programmen versorgen.
Die Voraussetzung für den Betrieb der Einkabellösung.
- Für Eingangssignal wird ein Quattro LNB benötigt.
- Alle angeschlossene SAT-Receiver / TV-Geräte müssen die SCR-Protokolle EN50494 und EN50607 unterstützen.
An den Stammausgängen kann eine weitere Einkabellösung oder ein normaler Multischalter angeschlossen und betreiben werden.
Zur Einspeisung von DVB-T2 / UKW Signale steht ihnen am Multischalter ein Eingang zur Verfügung.
( Die eingespeiste DVB-T2/UKW Signale werden nur passiv zu jedem Ausgang geleitet)
Das Gehäuse verfügt über eine Erdungsklemme zur Erdung und Montagefüße für eine sichere Wandmontage im Innenbereich.
Highlights zu Dur-Line DCS 551-24 :
- Einkabellösung für 24 SCR-Teilnehmer
- Betrieb mit Quattro LNB
- Terrestrischer Eingang (DVB-T/DVB-C)
- Hochwertiges Gussgehäuse
- Erweiterbar durch Stammausgänge
- Integrierbar in bestehende SAT-Anlagen
Technische Daten:
| Stamm-Ausgänge (Trunk Outputs) | 4 x SAT (V/L, H/L, V/H, H/H)
1 x Terr. (UHF/VHF/DVB-T,DVB-T2) |
| Teilnehmer Frequenzen (dCSS frequencys) | UB 1 = 1210MHz UB 13 = 1328MHz |
| UB 2 = 1420MHz UB 14 = 1364MHz |
| UB 3 = 1680MHz UB 15 = 1458MHz |
| UB 4 = 2040MHz UB 16 = 1494MHz |
| UB 5 = 984MHz UB 17 = 1530MHz |
| UB 6 = 1020MHz UB 18 = 1566MHz |
| UB 7 = 1056MHz UB 19 = 1602MHz |
| UB 8 = 1092MHz UB 20 = 1638MHz |
| UB 9 = 1128MHz UB 21 = 1716MHz |
| UB 10 = 1164MHz UB 22 = 1752MHz |
| UB 11 = 1256MHz UB 23 = 1788MHz |
| UB 12 = 1292MHz UB 24 = 1824MHz |
| Oszillator-Frequenz LNB (Oscillator Frequency LNB) | Quattro LNB: 9750/10600MHz |
| Stammausgangs-Dämpfung (Trunk output loss) | SAT max. 3dB
Terr. max 4dB |
| Terr. Dämpfung am SCR-Ausgang (Terr. loss on SCR-Output) | max. 12dB |
| Verstärkung SAT am SCR-Ausgang (Satellite Gain on SCR-Output) | typ. 29dB |
| F Isolation Terr./SAT (RF isolation Terr./Satellite) | min. 25dB |
| Stromaufnahme (Power consumption) | 300mA max. @ 13,5 VDC max. |
| Betriebstemperatur (Operating temperature) | -20° C ... +60° C |
| Abmessungen (Dimensions) | 110 x 110 x 21mm |
Lieferumfang :
1x Dur-Line DCS 551-24 Einkabellösung
1x Stromnetzteil
4x Wand-Montage Schrauben
1x Schraube für die Erdungsklemme
1x Kurze Installationsanleitung
1x mit ausgewiesener MwST auf ihren Namen.
Lieferumfang:
- 1x Dur-Line DCS 551-24 Einkabellöung für 24 SAT-Teilnehmer Unicable 2 für 1 Satellit
- Zubehör laut Beschreibung
