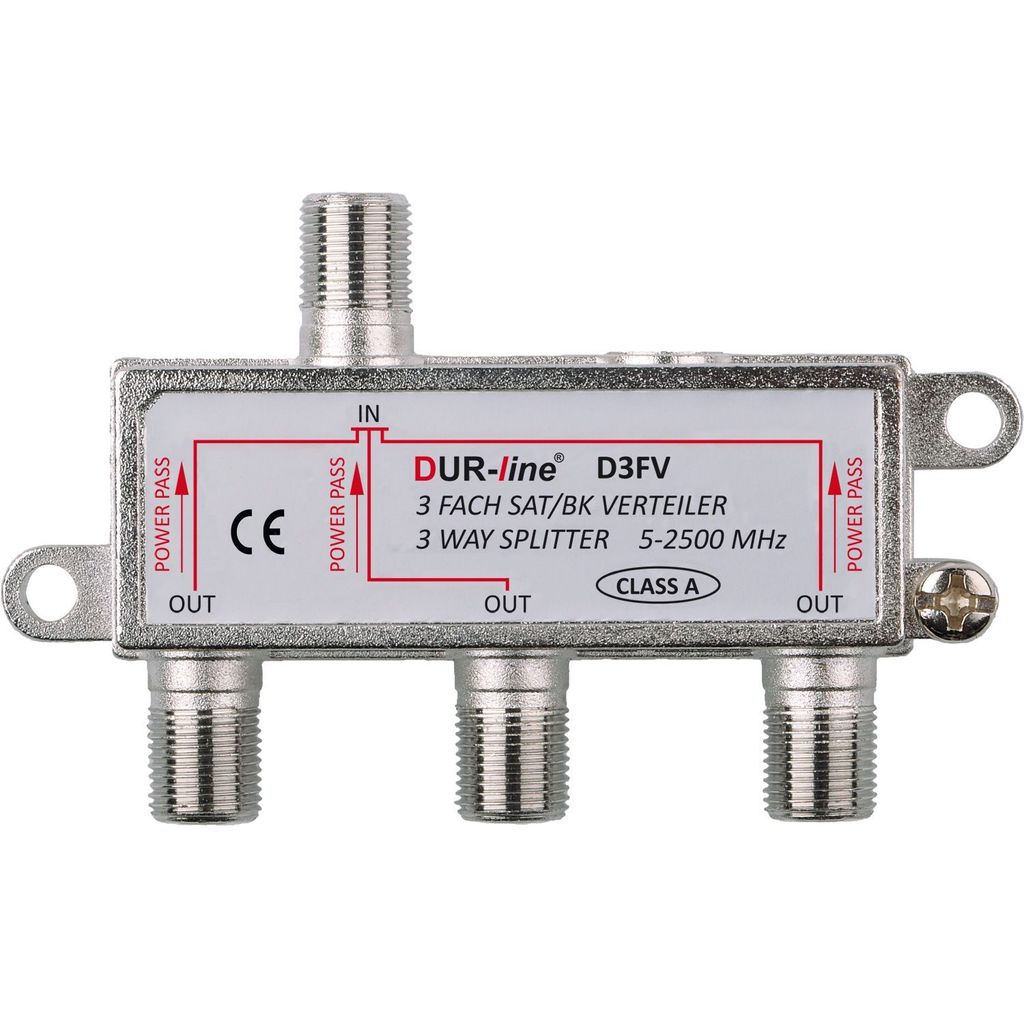

DUR-line D3FV Sat Verteiler 3-fach – SAT/BK-Verteiler 5–2500 MHz, Unicable-tauglich, 7,5 dB, über 100 dB Schirmung, Zink-Druckguss

Sat Verteiler 3-fach: eine Antennenleitung, 3 gleichwertige Anschlüsse, mit nur 7,5 dB Verteildämpfung.

Der DUR-line D3FV teilt Kabelfernsehen, DVB-T2, Radio und Einkabel-Sat-Signale von 5 bis 2500 MHz auf 3 Ausgänge auf. Das massive Zink-Druckgussgehäuse ist komplett verlötet und schirmt mit über 100 dB ab, so bleiben Mobilfunk- und Hausstörungen draußen.

Ihre Vorteile auf einen Blick

• Drei Wege, wenig Verlust – 7,5 dB Verteildämpfung, 1,6 dB weniger als ein Vierfach-Verteiler
• Störungsfreier Empfang – über 100 dB Schirmung durch das komplett verlötete Gehäuse
• Robust und langlebig – massives Zink-Druckgussgehäuse statt Blech, die F-Buchsen sitzen dauerhaft fest
• Für Einkabelanlagen – Power Pass an allen Anschlüssen, über DC-Dioden entkoppelt, die Speisespannung läuft mit durch
• Kabelinternet-tauglich – rückkanaltauglich im Bereich 5–65 MHz
• Einfach geerdet – Schraubklemme für Leiter bis 4 mm² und Befestigungslaschen direkt am Gehäuse

Einsatz und Kompatibilität

Mit dem D3FV versorgen Sie drei Anschlüsse über eine Leitung, etwa Wohnzimmer, Schlafzimmer und Küche, und haben keinen offenen Ausgang übrig. Er passt überall, wo alle Geräte dasselbe Signal von einer Leitung nutzen: Kabelfernsehen (BK), DVB-T/T2, UKW und DAB+ sowie Einkabelanlagen nach Unicable, in denen alle Teilnehmer gemeinsam an einer Ableitung hängen.

Technische Daten

• Modell: DUR-line D3FV
• Typ: SAT/BK-Verteiler 3-fach
• Ausgänge: 3
• Verteildämpfung: 7,5 dB
• Frequenzbereich: 5–2500 MHz
• Rückkanal: 5–65 MHz
• DC-Durchlass: Power Pass an allen Anschlüssen, DC-Dioden entkoppelt
• Schirmungsmaß: über 100 dB
• Impedanz: 75 Ohm
• Anschlüsse: F-Buchsen
• Gehäuse: Zink-Druckguss, komplett verlötet
• Erdung: Schraubklemme bis 4 mm²
• Maße: 90 × 55 × 16 mm
• Gewicht: 58 g
• EAN: 4260165020565

Gut zu wissen

• In einer klassischen Sat-Anlage mit LNB oder Multischalter bekommt jeder Receiver seine eigene Leitung. Den Verteiler setzen Sie dort hinter einer Einkabel-Ableitung oder im Kabel- und DVB-T2-Netz ein.
• Für die Pegelplanung: Am Receiver sollten rund 55–65 dB ankommen. Ziehen Sie vom Eingangspegel 7,5 dB Verteildämpfung und je nach Kabel etwa 0,2 dB pro Meter ab.
• Schließen Sie unbelegte Ausgänge mit einem 75-Ohm-Abschlusswiderstand ab.
• Schrauben Sie den Verteiler über die Laschen fest, dann hängen die F-Verbindungen nicht am Kabel.

Hersteller und Sicherheit

Marke und Hersteller: DUR-line. Verbinden Sie den Verteiler über die Erdungsklemme auf kurzem Weg mit dem Potentialausgleich und arbeiten Sie an der Antennenanlage nur im spannungsfreien Zustand.
