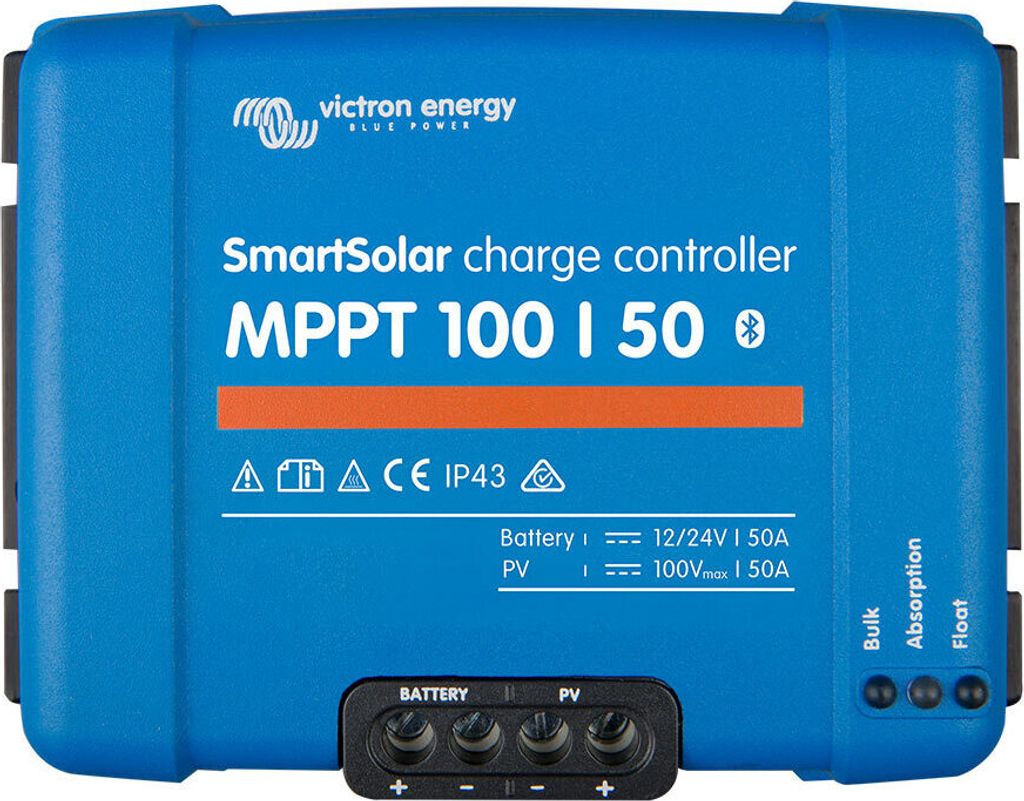

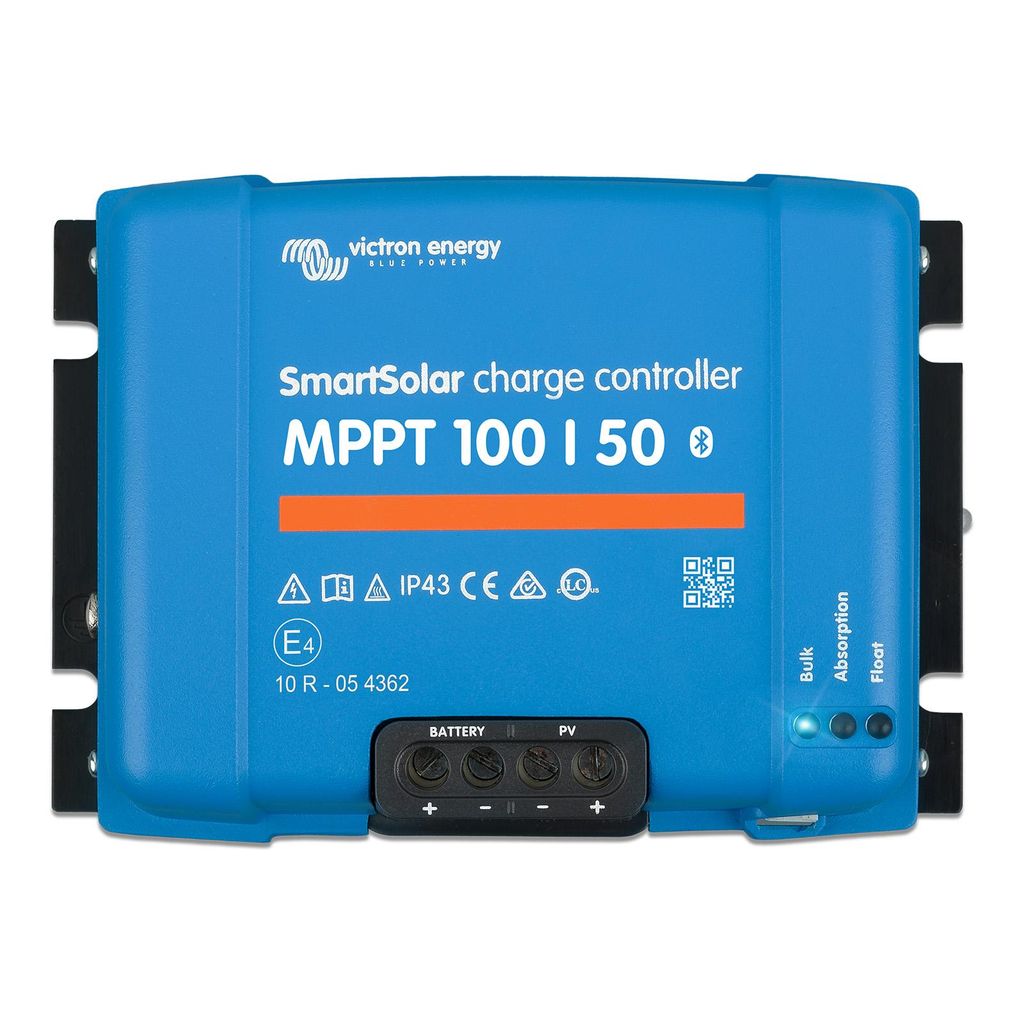

Victron Energy Smartsolar Mppt 100/50 Regler

Besondere Merkmale

• Ultraschnelles MPPT – sorgt für einen maximalen Energieertrag aus den angeschlossenen Solarmodulen

• Bis zu 30 % höherer Energieertrag – gegenüber herkömmlichen PWM-Ladereglern für eine effizientere Nutzung der Solarenergie

• Hoher Wirkungsgrad – Spitzenwirkungsgrad von bis zu 98 % für besonders effizientes Laden

• Wiederherstellungsfunktion – ermöglicht das Laden vollständig entladener Batterien

• Vielseitige Batterieunterstützung – geeignet für verschiedene Batterietechnologien und flexible Einsatzmöglichkeiten

• Automatische Batteriespannungserkennung – automatische Erkennung der Systemspannung, modellabhängig

• SafetyShield+ – umfassende Schutzfunktionen gegen Übertemperatur, Kurzschluss und Verpolung

• Passive Kühlung – geräuschloser, wartungsfreier Betrieb ohne Lüfter

• VE.Direct-Schnittstelle – ermöglicht eine einfache Integration in kompatible Victron-Energiesysteme

• Integriertes Bluetooth Smart – kabellose Einrichtung, Konfiguration und Überwachung über die VictronConnect App

• Optionales Remote-Monitoring – Fernüberwachung über kompatible GX-Geräte und das Victron VRM-Portal

• Anwendung – ideal für Wohnmobile, Caravans, Boote sowie Off-Grid- und Inselanlagen

Produktbeschreibung

Intelligente Solarladung. Maximale Effizienz.

Die Victron Energy SmartSolar MPPT-Serie 100/30 und 100/50 kombiniert moderne MPPT-Technologie mit intelligenter Überwachung für eine besonders effiziente Batterieladung. Durch das ultraschnelle Maximum Power Point Tracking (MPPT) wird der maximale Energieertrag aus den Solarmodulen gewonnen – selbst bei wechselnden Lichtverhältnissen oder teilweiser Verschattung. Mit einem Wirkungsgrad von bis zu 98% wird die erzeugte Solarenergie optimal genutzt.



Die Laderegler unterstützen 12V- und 24V-Batteriesysteme. Dank des intelligenten, mehrstufigen Ladeverfahrens eignen sie sich für Lithium-, AGM-, Gel- und Blei-Säure-Batterien und sorgen für eine schonende sowie zuverlässige Ladung. Die automatische Erkennung der Batteriespannung erleichtert die Inbetriebnahme.



Das integrierte Bluetooth Smart ermöglicht die einfache Einrichtung, Überwachung und Konfiguration über die VictronConnect App. Zusätzlich sorgt der VE.Direct-Anschluss für die Integration in Victron-Energiesysteme und ermöglicht in Verbindung mit GX-Geräten die Fernüberwachung über das Victron Remote Management (VRM)-Portal.



Dank der passiven Kühlung arbeitet der SmartSolar MPPT geräuschlos und nahezu wartungsfrei. Umfangreiche Schutzfunktionen gegen Übertemperatur, Kurzschluss und Verpolung sorgen für einen sicheren Betrieb. Dadurch eignet sich die SmartSolar MPPT-Serie ideal für Wohnmobile, Caravans, Boote sowie Off-Grid- und Inselanlagen.

Technische Daten

• Herstellermodell: SCC110050210

• Batteriespannung: 12 / 24V automatische Wahl

• Nennladestrom: 50 A

• Nominale PV-Leistung bei 12 V¹: 700 W

• Nominale PV-Leistung bei 24 V¹: 1400 W

• Max. PV-Leerlaufspannung²: 100 V

• Max. Kurzschlussstrom der Solaranlage: 60 A

• Spitzenwirkungsgrad: 98 %

• Eigenverbrauch: 12 V: 30 mA ; 24 V: 20 mA

• Konstant-Ladespannung (Absorption): 14,4 V / 28,8 V, regulierbar

• Erhaltungs-Ladespannung (Float): 13,8 V / 27,6 V, regulierbar

• Ladealgorithmus: mehrstufig, adaptiv

• Temperaturkompensation: -16mV/°C bzw. -32mV/°C

• Schutz: PV-Verpolung / Ausgangskurzschluss / Überhitzung

• Betriebstemperatur: -30°C bis +60°C, voller Nennausgang bis 40°C

• Luftfeuchtigkeit: 95 %, nicht kondensierend

• Datenkommunikationsport: Ve.Direct

• Farbe: Blau (RAL 5012)

• Stromanschlüsse: 16 mm² / AWG6

• Schutzklasse: IP43 (Elektronik), IP22 (Anschlussbereich)

• Gewicht (kg): 1,3

• Abmessungen (H × B × T) (mm): 130 × 186 × 70

• Sicherheit: EN/IEC 62109-1, UL 1741, CSA C22.2

• Gespeicherte Daten: Batteriespannung, Batteriestrom, Batterietemperatur, PV-Spannung und PV-Strom

• Speicherdauer der Trenddaten: 46 Tage

¹a Wenn mehr PV-Strom angeschlossen ist, begrenzt der Regler die Eingangsleistung

¹b Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

² Eine PV-Anlage mit einem höheren Kurzschlussstrom kann den Controller beschädigen.

Der Victron Energy SmartSolar MPPT 100/50 50A 12V/24V Solar Laderegler (MPN SCC110050210), ist neue Version des BlueSolar 100/50. Die Smart-Version unterscheidet sich nur in der von der Blue-Version vor allem durch das fest integrierte Bluetooth-Kommunikationsmodul. Damit lässt sich der SmartSolar-Laderegler auf jedem App-fähigen Gerät vollständig überwachen und analysieren lässt. Die dazu benötigte Victron Connect App ist installierbar. Optional ist die MPPT WireBox-M von Victron Energy die ideale Ergänzung für Ihren SmartSolar Laderegler. Mit ihm werden die Kabeleingänge, bzw. die Anschlussklemmen des Reglers sicher abgedeckt und so von äußeren Einflüssen und Berührung geschützt.

wesentliche Produktmerkmale des SmartSolar 100/50 50A 12V 24V MPPT

• ultraschneller MPP-Tracker der neusten Generation sorgt für bestmöglichen Ertrag auch bei bedecktem Himmel
• integrierter VE.Direct Datenkommunikationsport
• hoher Maximalwirkungsgrad von 98%
•  für 12V und 24V Systeme
•  integriertes Bluetooth Modul
• 50A maximaler Ladestrom
• voll programmierbare Lade-Algorithmen die später manuell über einen Schalter am Gehäuse aktiviert und genutzt werden können
• 100V maximale PV-Leerlaufspannung
• 700W maximale PV Leistung bei 12V, 1400W bei 24V Systemen
• integrierter Schutz vor Batterieverpolung
• mehrstufiger und adaptiver Lade-Algorithmus
• Tag/Nacht-Zeitsteuerung und Lichtdämmungsoption

mehr Schutz im Vergleich zu den kleineren Modellen der SmartSolar MPPT Serie

Im Vergleich zum 75/10, 75/15 und 100/15 Model verfügt der SmartSolar 100/30 MPPT  über einen Überhitzungsschutz mit Abschaltfunktion und automatischer Wieder-Einschaltung nach erreichen einer normalen Betriebstemperatur.

VE.Direct Datenkommunikationsport

VE.Direct im Text- Modus übermittelt im Sekundentakt alle wichtigen Parameter an andere Geräte die mit dem Laderegler gekoppelt sind und bietet so die Möglichkeit der Kommunikation mit Zusatzgeräten GX Color Control Panel von Victron. Der VE.Direct-Anschluss ist für Produkte gedacht, bei denen eine vollständige Canbus-Integration (VE-Direct) zu hohe Kosten verursachen würde.

High-Speed MPP-Tracker der neusten Generation

Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.  Darüber hinaus verfügt der 100/50 über einige weitere innovative Technologien wie den VE.Direct Kommunikationsport.

Optionen für die Programmierung, Daten in Echtzeit und Anzeige des Verlaufs

Moderne Apple und Android Smartphones, Tablets, Macbooks und andere Geräte können zum Beispiel über das integrierte Bluetooth Smart Dongles und der MPPT App oder dem GX Color Control verbunden werden. Bitte beachten Sie das Bluetooth Smart Dongles und GX Color Control eigene Artikel sind die nicht zum Lieferumfang des Ladereglers zählen sondern bei uns optional erworben werden können.

Flexible Ladealgorithmen

Vollständig programmierbarer Ladealgorithmus (beachten Sie auch die Software-Seite auf unserer Website) sowie acht vorprogrammierte Algorithmen, die sich über einen Drehknopf auswählen lassen (weitere Einzelheiten finden Sie in unserem Handbuch).
Lieferumfang:

1x Victron Energy SCC110050210 SmartSolar MPPT 100/50 50A 12V/24V Solar Laderegler
1x Bedienungsanleitung

Funktionen

• Spannungsüberwachung: Ja
• Geeignet für: Photovoltaikanlage
• Produkttyp: Laderegler
• Markenkompatibilität: Victron Energy
• Temperatursensor: Ja
• Spezielle Anwendung: VictronConnect
• Bluetooth: Ja

Design

• VE.Direct-Anschluss: Ja
• Betriebstemperatur (TT): -30 - 60 °C
• Internationaler Schutzcode (IP): IP43
• Produktfarbe: Blau
• LED-Anzeigen: Nein

Leistung

• Ladespannung (Konstantspannung): 14,4 V
• DC-Batteriespannung: 12 / 24 V
• Wirkungsgrad:98%
• Ladespannung (Flüssigkeit):13,8 V
• Maximale PV-Leerlaufspannung:100 V
• Nennstrom:50 A

Gewicht und Abmessungen

• Höhe:70 mm
• Tiefe:130 mm
• Breite:186 mm
• Gewicht:1,3 kg

• MPPT 50A BT SMART Victron

- Automatisch berechnete Ausgangsspannung, um die Ladeprofile der Batterie einzuhalten. Geeignet für alle Säure-, Gel-, AGM- oder Lithiumbatterien in 12 V oder 24 V

- Battery Life-System, das die Lade- und Wartungszeiten anpasst, um die Lebensdauer der Batterie zu optimieren

Bis zu 700W

MPP Solar Laderegler MPPT SmartSolar 100/50 von Victron.

Ultraschnelles MPPT-Tracking
Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert der superschnelle MPPT-Algorithmus den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.
Fortschrittliche Maximum Power Point Erkennung bei Teilverschattung. Im Falle einer Teilverschattung können auf der Strom -Spannungskurve zwei oder mehr Punkte maximaler Leistung (MPP) vorhanden sein. Herkömmliche MPPTs neigen dazu, sich auf einen lokalen MPP einzustellen. Dieser ist jedoch womöglich nicht der optimale MPP. Der innovative Algorithmus des SmartSolar Gerätes wird den Energieertrag immer maximieren, indem er sich auf den optimalen MPP einstellt.



Highlight: Anzeige von Daten in Echtzeit auf dem Smartphone! Eingebauter Bluetooth Smart: Kein Dongle notwendig
Ein bluetoothfähiges Smartphone kann eine Vielzahl von Daten live anzeigen. Die drahtlose Lösung zum Set-up, Überwachen und Aktualisieren des Reglers mithilfe von Apple- und Android-Smartphones, Tablets oder anderen Geräten.
Im Gegensatz zu den BlueSolar Regler ist die Bluetooth Schnittstelle hier schon eingebaut, sodass kein zusätzliches Zubehör erworben werden muss.

Intelligentes Batteriemanagement mit dem BatteryLife Algorithmus
Der BatteryLife Algorithmus überwacht den Ladezustand der Batterie und erhöht täglich leicht den Schwellwert zur Abschaltung der Last bis die Konstantspannung erreicht ist. Ab diesem Punkt wird der Schwellwert für das Abschalten der Last moduliert, so dass die Konstantspannung etwa einmal wöchentlich erreicht wird.
Der BatteryLife Algorithmus wird die Betriebslebensdauer der Batterie im Vergleich zu herkömmlichen Batterie-Algorithmen steigern, die immer zwischen „teilweise geladen“ und „vollgeladen“ wechseln (infolge geringer Selbstentladung)









Technische Daten	SmartSolar MPPT 100 / 50
Batteriespannung	12 V / 24 V
Nennladestrom	50 A
Nenn PV - Leistung 12 V	700 W
Nenn PV - Leistung 24 V	1400 W
Max. PV - Leerspannung	100 V
Max. PV - Kurzschlussstrom	60 A
Wirkungsgrad	98 %
Konstant - Ladespannung	14,4 V / 28,8 V
Erhaltungs - Ladespannung	13,8 V / 27,6 V
Betriebstemperatur	- 30 °C - + 60 °C
Gewicht	1,3 kg
Maße	130 x 186 x 70 mm



Smartsolar Mppt 100/50 Controller.

SmartSolar MPPT 100/50 Solarladeregler 12/24V 50A

• Der MPPT Solarladeregler mit ultraschnellem Maximum Power Point Tracking hat einen Ladestrom bis zu 50A und eine PV-Spannung bis zu 100V. Außerdem passt sich der Regler automatisch an eine 12V und 24V Batteriespannung an.

• Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT-Regler den Energieertrag im Vergleich zu PWM-Ladereglern um bis zu 30% und im Vergleich zu langsameren MPPT-Reglern um bis zu 10%.

• Der Laderegler verfügt zudem über einen programmierbaren Batterie-Ladealgorithmus und eine Tag-/Nachtzeitsteuerung mit Lichtdämmungsoption. Die Überwachung kann mit dem passendem Zubehör wahlweise mit einer Fernbedienung oder über eine Bluetooth-Verbindung und einem Smartphone erfolgen.

• max. PV Leistung: 700 W bei 12V bzw. 1400 W bei 24V

Eingebauter Bluetooth Smart: Kein Dongle notwendig

Das Mppt Smartsolar Ladegerät Nutzt Die Neueste Und Schnellste Technologie, Um Energie Aus Einer Solaranlage In Energie Umzuwandeln, Die Eine Batteriebank Optimal Auflädt. Der Smartsolar-Laderegler Lädt Sogar Eine Stark Entladene Batterie Wieder Auf. Er Kann Mit Einer Batteriespannung Von Nur 0 Volt Arbeiten, Vorausgesetzt, Die Zellen Sind Nicht Dauerhaft Sulfatiert Oder Anderweitig Beschädigt.

• Höhe : 7 cm
• Breite : 13 cm
• Tiefe : 18,6 cm
• Nettogewicht ohne Verpackung : 1,37 kg
• Spannung : 12/24 VDC

Solarladeregler SmartSolar MPPT 100/50 mit BluetoothUnter Verwendung der neusten Technologie maximiert das SmartSolar die Energiegewinnung und lenkt sie auf intelligente Weise, um die Batterien in so kurzer Zeit wie möglich voll aufzuladen. Das Smart Solar erhält die Funktionsfähigkeit der Batterie und verlängert so ihre Lebensdauer.Der SmartSolar-Laderegler lädt sogar eine stark entladene Batterie wieder auf. Er kann mit einer Batteriespannung von nur 0 Volt arbeiten, vorausgesetzt, die Zellen sind nicht dauerhaft sulfatiert oder anderweitig beschädigt.Die SmartSolar-Serie verfügt im Gegensatz zur Version BlueSolar-Serie über eine bereits integrierten Bluetooth-Dongle, sodass der Ve.Direct Anschluss für den Anschluss des MPPT Control freibleiben kann. MPPT: Ultraschnelles Maximum Power Point TrackingDurch das permanente Überwachen der Spannung und des Stromausgangs Ihrer Solar(PV)-Module, stellt die Technologie des MPPT sicher, dass wirklich sämtliche verfügbare Energie den Modulen entnommen und gespeichert wird. Das macht sich vor allem bei diffusen Lichtverhältnissen oder teilweiser Bewölkung deutlich bemerkbar.Überwachung und Steuerung aus der FerneUmfangreichen Funktionen des SmartSolar MMPT-Ladegerät können aus der Ferne gesteuert und überwacht werden, indem ein Bluetooth Dongle angebracht wird und mit dem Smartphone oder einem anderen Gerät über VictronConnect gekoppelt wird.LastausgangDie Funktion 'Intelligenter Lastausgang' verhindert Schäden, die durch die Verwendung "leerer" Batterien verursacht werden. Sie können die Spannung konfigurieren, bei der das SmartSolar eine Last trennt - dadurch verhindern Sie eine übermäßige Entladung Ihrer Batterien.Und hier kommt der Clou: Das SmartSolar versucht jeden Tag, die Batterie wieder auf 100 % zu laden. Ist das nicht möglich - z. Bsp. bei schlechtem Wetter - hebt es den Spannungswert zur Abtrennung täglich an, bis es erfolgreich ist.Technische Daten: - Betriebstemperatur: -30°C bis 60°C - Wirkungsgrad: 98% - Batterie-Nennspannung (DC): 12/24 V - Solarmodul-Leistung max.: 700Wp@12V / 1400Wp@24V - Ladestrom Batt. I / II max.: 50A - Maximale Solar-Leerspannung: 100V - Eigenverbrauch: 10mA - automatische Lastabschaltung: ja, maximal Last: 60A - Schutz gegen Überlast, Überhitzung, Verpolung: Ja - IP-Schutzklasse: IP43 & IP22WEEE-Nr.: 85639275
