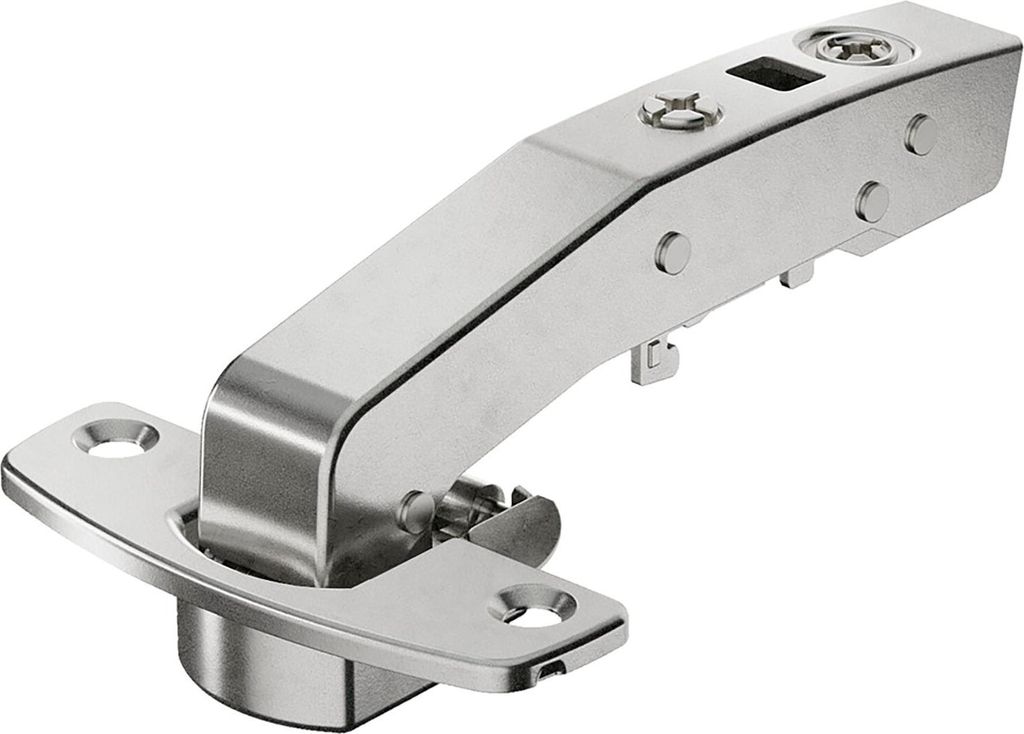

Hettich 9088021, 50 Stück(e)

Sensys 8639i W90, Basis 4 mm, TH 52, zum Anschrauben Weitere technische Eigenschaften: · Oberfläche: vernickelt Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachten Sie: Dekoration nicht im Lieferumfang Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: TH 52
• Basis: 4 mm
• Anschlagart: einliegend
• Marke: HETTICH
• Montageart: zum Anschrauben

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Details :

Automatikscharnier mit Clipstechnik und integrierter Dämpfung.
Qualitätseinstufung nach EN 15570, Stufe 3.
Für Eckschränke, Korpuswinkel 120°.
Für Türstärken von 15 bis 28 mm
Durchmesser des Gehäuses 35 mm
Tiefe des Gehäuses 12,8 mm
Integrierte Einstellung der Überlappung ± 2 mm / - 2 mm
Integrierte Tiefeneinstellung + 3 mm / - 2 mm
Höhenverstellung durch Montageplatte
Material des Scharnierarms: Zinkdruckguss, vernickelt
Material des Scharniertopfes: vernickelter Stahl

• Stollenscharnier +90° mit Aufklipstechnik
• Für Eckschränke mit vorgesetzten Stollen
• Für Türstärken ab 15 mm bis 28 mm
• Topfdurchmesser 35 mm
• Topftiefe 12,8 mm
• Integrierte Verstellung für den Türversprung +1/-2 mm
• Integrierte Fugenverstellung +3/-2 mm
• Höhenverstellung über Montageplatte ± 2 mm

• Verwendung: Stollenscharnier +90°
• Material: Stahl
• Ausführung: integrierte Dämpfung
• Werksnummer: 9088021
• Öffnungswinkel(°): 95
• Anschlagart: Innenanschlag
• Schließungsart: mit Feder
• Montageart: zum Anschrauben
• Type: Sensys 8639i
• Kröpfung(mm): 4
• Oberfläche: vernickelt
• Bohrbild: HETTICH TH52
• Marke: Hettich
• Inhaltsangabe (ST): 1

Menge pro Packung:

50 Stück(e)

• Sensys 8639i W90, Basis 4 mm, TH 52, zum Anschrauben

Weitere technische Eigenschaften:

• Oberfläche: vernickelt

· Sensys Winkelscharnier W90 · Mit integrierter Dämpfung · mit Schließautomatik (Sensys 8639i W90) · Qualitätseinstufung nach EN 15570 · Level 3 · Öffnungswinkel 95° · Für Türdicke 15 - 28 mm · Anschlagart einliegend (B 4 mm) · TH-Bohrbild 52 x 5,5 mm · Topftiefe 12.8 mm · Montage zum Anschrauben (TH 52) · Integrierte Verstellung für den Türversprung +1 mm / -2 mm · Integrierte Fugenverstellung +3 mm / -2 mm · Höhenverstellung über Montageplatte · Stahl vernickelt

Weitere technische Eigenschaften:
· Bohrbild: TH 52 x 5,5 mm
· Durchmesser der Befestigungsbohrung: Ankörnung, Vorbohrung max. Ø 2,5 mm
· Integrierte Auflagenverstellung: +3 mm / -2 mm
· Integrierte Tiefenverstellung: +1 mm / -2 mm
· Konstruktion: Eckschrank 90° (W90)
· Min. Türdicke: 15mm
· Scharnieroberfläche: Stahl vernickelt
· Schnellmontage Korpus: ja
· Topf-Ausführung: TH 52
· Topfdurchmesser: 35mm
· Türart: Standardtür / Holztür, Aluminiumrahmentür (Profilbreite ab 50 m...

Hettich Sensys 8639i W90b4 Th52 95grad-scharnier, Dämpfung Z.anschrauben, 90grad-anschlag 9088021

Topfscharnier,9088021,95 vernickelt Einheit: 1 Stück

Topfscharnier Sensys 8639i W90, 95° -Sensys Winkelscharnier W90 -Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W90) -Qualitätseinstufung nach EN 15570, Level 3 -Öffnungswinkel 95° -Für Türdicke 15 - 28 mm -Bohrbild TH 52 x 5,5 mm, TS 48 x 6 mm -Topftiefe 12.8 mm -Integrierte Verstellung für den Türversprung +1 mm / -2 mm -Integrierte Fugenverstellung +3 mm / -2 mm -Höhenverstellung über Montageplatte Lieferung: Ohne Abdeckkappen und Montageplatte.

- Sensys Winkelscharnier W90 - Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W90) - Qualitätseinstufung nach EN 15570, Level 3 - Öffnungswinkel 95° - Für Türdicke 15 - 28 mm - Anschlagart einliegend (B 4 mm) - TH-Bohrbild 52 x 5,5 mm - Topftiefe 12.8 mm - Montage zum Anschrauben (TH 52) - Integrierte Verstellung für den Türversprung +1 mm / -2 mm - Integrierte Fugenverstellung +3 mm / -2 mm - Höhenverstellung über Montageplatte - Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je Tür Hettich Technical Assistant Sensys Auflagen- / Tiefenverstellung Konstruktion von Winkelschränken mit W-Scharnieren Toleranzen Bohrbild Artikeldaten 2D/3D (DWG/DXF) Bohrbild 2D (DXF) Schnittzeichnung 2D (DXF) Hettich CAD Blätterkatalog
