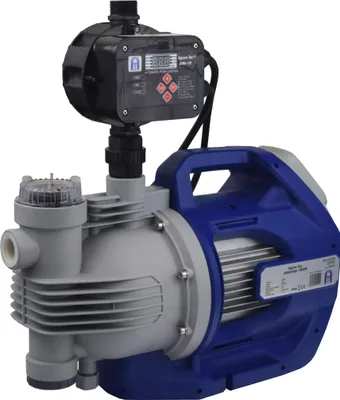

Agora-Tec® Hauswasserautomat Hauswasserwerk 5-1300-3DW mit Pumpensteuerung

Technische Daten der Agora-Tec AT-Kreiselpumpe-5-1300W

• • Leistung: 1300W
  • Spannung: 230 V / 50 Hz
  • Schutzklasse: IP X4
  • Max. Förderhöhe: 56 m
  • Max. Druck: 5,6 bar
  • Max. Fördermenge: 5400l/h
  • Max. Ansaughöhe: 8 m bei 1 Zoll (2,54 cm) und Rückschlagventil
  • nicht selbstansaugend
  • sehr laufruhig mit max. 47 db
  • Max. Wassertemperatur: 35°C
  • Anschluss Saug- und Druckseite: 1 Zoll (3,03cm) IG als Messingbuchsen
  • Maße Pumpe (LxBxH) in mm: 460 x 220 x 245
  • Anzahl Laufräder: 5
  • inklusive Tragegriff
  • inklusive Netzschalter
  • integrierter thermischer Motorschutzschalter
  • Kabellänge: 1,2m
  • Gesamtgewicht: 12,8 kg
• Verpackung: als Karton

Technische Daten des Durchflusswächter Druckschalter AT-DWv-3 verkabelt

• • Einschaltdruck: 1,5 bar
  • Max. Betriebsdruck: 7 bar
  • Betriebsspannung: 220V/50 Hz
  • Schutzklasse: IP 54
  • Nennstrom: 10A
  • Max. Wassertemperatur: 35° C
  • Anschluss Eingang:  1 Zoll (3,33 cm) AG
  • Anschluss Ausgang:  1 Zoll (3,03 cm) IG
  • Kabellänge Stecker: 1,50 m
  • Kabellänge Dose: 0,30 m
• Gesamtgewicht: 2,0 kg

Im Lieferumfang enthalten

• • 1 Stück AT-Kreiselpumpe-5-1300 W
  • 1 Stück Druckschalter AT-DWv-3 verkabelt
  • 1 Stück Verschraubung Kunststoff 1 Zoll (2,54 cm) inkl. Dichtung zur Verbindung von Druckschalter und Pumpe
• deutsche Bedienungsanleitung

Sicherheitshinweise/ Hinweise/ zusätzliche Informationen

• Dieses Hauswasserwerk ist geeignet für Systeme zur Haus- und Gartenversorgung ohne Kessel (Speicherbehälter) und Anwendungen mit normalen und geringen Durchfluss (Tropfschläuche, Toiletten etc.).


• Vorraussetzung zum erfolgreichen Betrieb
  • • die Ansaughöhe sollte nicht mehr als 8 Meter betragen und am Ende der Ansaugleitung (im Wasserreservoir) muss ein Rückschlagventil verbaut sein (stehende Wassersäule)
  • der Ansaugschlauch muss für Unterdruck geeignet sein (Spiralschlauch) kein Gartenschlauch
  • der Brunnen muss für die Förderleistung von mindestens 5400l/h ausgelegt sein. Genügend Nachfluss
  • das Verbrauchernetz muss absolut dicht sein
  • zur Inbetriebnahme muss der Ansaugschlauch, die Pumpe und evtl. Anbauteile wie Vorfilter dicht und komplett mit Wasser befüllt und ohne Lufteinschlüsse sein
  • beim Einbau in Schlagbrunnen muss sicher gestellt werden das die Wassersäule auf der Ansaugseite bis zum Rückschlagventil anliegt! Dies kann z.B. durch eine Schwengelpumpe oder eine vorhandene selbst ansaugende Pumpe bewerkstelligt werden.
