Eigenschaften:
Hocheffizienz-Nassläuferpumpe mit Permanentmagnetmotor (ECM-Technologie) und integrierter, elektronischer Leistungsanpassung durch stufenlose Drehzahländerung.
Mit AutoAdapt- und automatischer Nachtabsenkfunktion und wahlweiser Anzeige der Leistungsaufnahme bzw. des Förderstroms. Elektrischer Anschluss durch millionenfach bewährten ALPHA-Stecker. Synchronmotor mit ECM-Technologie und höchsten Wirkungsgraden, hohem Anlaufmoment mit Blockierschutz und integriertem Motorvollschutz. Trockenlaufschutz- und Anlauffunktion.
Technische Daten
Maximale Förderhöhe: 60 dm
Temperaturklasse: 110
Prüfkennzeichen auf dem Typenschild: VDE
Modell: E
Werkstoffe
Pumpengehäuse: Grauguß
Pumpengehäuse: EN-GJL-150
Pumpengehäuse: ASTM A48-150B
Laufrad: PES mit 30 % Glasfaseranteil
Installation
Umgebungstemperatur: 0 .. 40 °C
Max. Betriebsdruck: 10 bar
Nennweite: G 1 1/2''
Nenndruck: PN 10
Einbaulänge: 180 mm
Fördermedium
Medientemperaturbereich: 2 .. 110 °C
Medientemperatur während des Betriebs: 60 °C
Dichte: 983.2 kg/m³
Elektrische Daten
Leistungsaufnahme P1: 3 .. 34 W
Netzfrequenz: 50 Hz
Nennspannung: 1 x 230 V
Maximale Stromaufnahme: 0.04 .. 0.32 A
Schutzart (gemäß IEC 34-5): X4D
Wärmeklasse (IEC 85): F
Motorschutz: keine
Temperaturschutz: ELEC
Art der Steuerung
Automatische Nachtabsenkung integriert
Position Klemmenkasten: 6H
Wärmedämmschale im Lieferumfang enthalten.
Eigenschaften:- Medientemperatur 2-110 °C
- 50/60 Hz
- PE
- Schutzart geeignet für die verdeckte Installation (IPX4D)
- Wärmeklasse F
- Ausführung A Pumpengehäuse mit Luftabscheidekammer - einschließlich Dämmschale
- Bestehend aus ALPHA-Stecker
- 2x Flachdichtung und Wärmedämmschalen
- Verschraubungen nicht enthalten
- Pumpenkörper Grauguss
Technische Daten:
- Serie: Alpha2
- Modell: 25-60
- Aufgenommene Motorleistung (P1) pro Motor: 0,034
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser Anschluss Einlassseite: 1 1/2 Zoll
- Druckstufe Flanschanschluss Einlassseite: PN 10
- Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser Anschluss Auslassseite: 1 1/2 Zoll
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Einbaulänge: 180 mm
- Max. Arbeitsdruck: 10
- Mediumtemperatur (Dauerbetrieb): 2 - 110
- Umgebungstemperatur: 0 - 40
- Elektrischer Anschluss: Anschlussstecker
- Anzahl der Phasen: 1
- Bemessungsspannung: 230
- Nennstrom: 0,32 A
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- index (EEI): 0,17
- Max. Förderhöhe: 6 m
- Volumenstrom (BEP): 1,94
- Förderhöhe bei Volumenstrom (BEP): 32,35
- Werkstoff des Pumpengehäuses: Gusseisen
- Werkstoffgüte des Pumpengehäuses: Gusseisen GG 15 (GJL-150)
- Werkstoff des Gebläserads/Laufrads: Kunststoff
- Doppelpumpe: Nein
- Isolationsklasse nach IEC: F
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Serie: Alpha2
- Modell: 25-60
- Aufgenommene Motorleistung (P1) pro Motor: 0,034
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Serie: Alpha2
- Modell: 25-60
- Aufgenommene Motorleistung (P1) pro Motor: 0,034
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser Anschluss Einlassseite: 1 1/2 Zoll
- Druckstufe Flanschanschluss Einlassseite: PN 10
- Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser Anschluss Auslassseite: 1 1/2 Zoll
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Einbaulänge: 180 mm
- Max. Arbeitsdruck: 10
- Mediumtemperatur (Dauerbetrieb): 2 - 110
- Umgebungstemperatur: 0 - 40
- Elektrischer Anschluss: Anschlussstecker
- Anzahl der Phasen: 1
- Bemessungsspannung: 230
- Nennstrom: 0,32 A
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- index (EEI): 0,17
- Max. Förderhöhe: 6 m
- Volumenstrom (BEP): 1,94
- Förderhöhe bei Volumenstrom (BEP): 32,35
- Werkstoff des Pumpengehäuses: Gusseisen
- Werkstoffgüte des Pumpengehäuses: Gusseisen GG 15 (GJL-150)
- Werkstoff des Gebläserads/Laufrads: Kunststoff
- Doppelpumpe: Nein
- Isolationsklasse nach IEC: F
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

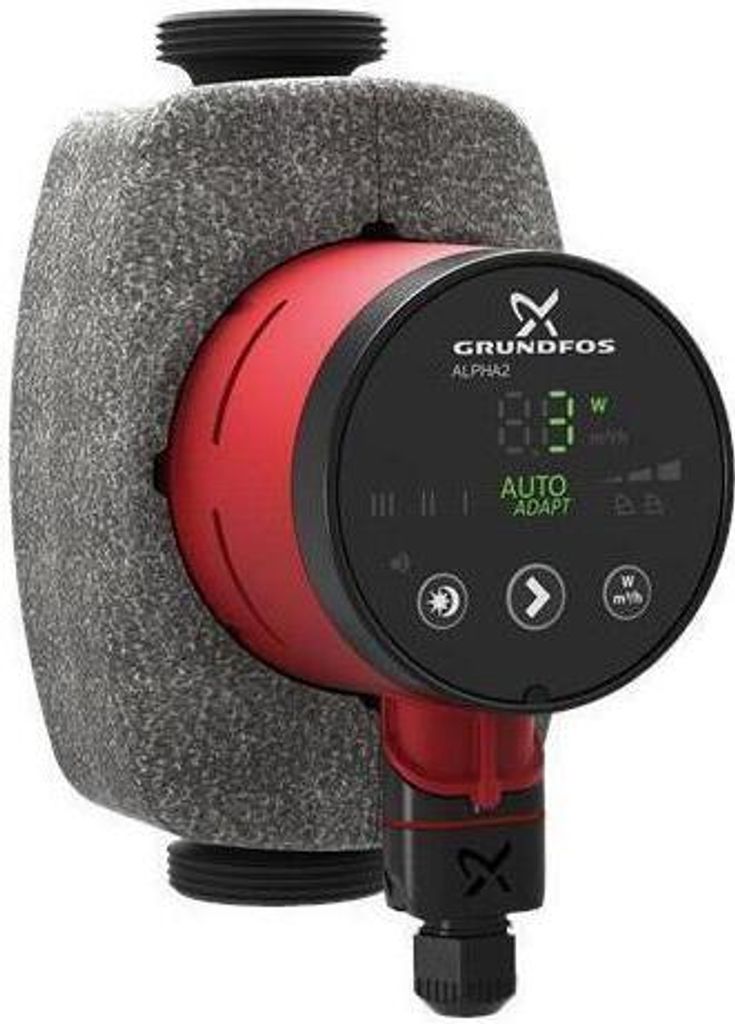

Grundfos Hocheffizienz-Umwälzpumpe Alpha2 25-60 180 mm
Die nächste Generation hocheffizienter Umwälzpumpen von Grundfos
Die Grundfos ALPHA2 ist für Heizungsanlagen mit variablem und konstantem Förderstrom konzipiert.
Grundfos ALPHA2 eignet sich für:
- Systeme bei denen eine optimale Anpassung der Pumpenleistung an die Betriebsbedingungen notwendig ist.
- Systeme mit variablen Vorlauftemperaturen (+2 °C bis +110 °C)
- Systeme, in denen ein geräuscharmer Betrieb während der Nacht gewünscht wird
- Passend für alle Systeme in Ein- und Zweifamilienhäusern
Produktvorteile
Geringer Energieverbrauch durch die einmalige Kombination aus Frequenzumrichter, Permanentmagnetmotor und Statorbauweise. Mit einer Leistungsaufnahme von nur drei Watt im Betrieb eines typischen Einfamilienhauses spart die Grundfos ALPHA2 im Vergleich zu ungeregelten Pumpen bis zu 80 % Betriebsstrom.
- -Wert (EEI) ab 0,15: Die ALPHA2 ist die aktuell energieeffizienteste Pumpe ihrer Klasse
- Die AUTOADAPT™-Funktion ist eine automatische Einstellung der Förderleistung
- Automatische Nachtabsenkungsfunktion
- Ein LED-Display zeigt wahlweise die aktuelle Leistungsaufnahme in Watt oder dem Förderstrom an
- Differenzdruckregelung
- Betrieb mit variabler oder fester Drehzahl einstellbar
- Einfache Installation: Stecker rein – betriebsbereit
- Serienmäßig mit platzsparender Wärmedämmschale
Achtung: Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Diese finden Sie unter dem Punkt 'Zur Auswahl passt' oder in der Kategorie Pumpenverschraubungen.
| |
|---|
| Maximale Förderhöhe | 60 dm |
| Temperaturklasse | 110 |
| Prüfkennzeichen auf dem Typenschild | VDE,GS/td> |
| Modell | E |
| Werkstoffe |
|---|
| Pumpengehäuse | Grauguß |
| Pumpengehäuse | EN-GJL-150 |
| Pumpengehäuse | ASTM A48-150B |
| Laufrad | PES mit 30% Glasfaseranteil |
| Installation |
|---|
| Umgebungstemperatur | 0 .. 40 °C |
| Max. Betriebsdruck | 10 bar |
| Nennweite | G 1 1/2 |
| Nenndruck (bar) | PN 10 |
| Einbaulänge | 180 mm |
| Fördermedium |
|---|
| Medientemperaturbereich | 2 .. 110 °C |
| Medientemperatur | 60 °C |
| Dichte | 983.2 kg/m³ |
| Elektrische Daten |
|---|
| Leistungsaufnahme P1 | 3 .. 34 W |
| Netzfrequenz | 50 Hz |
| Nennspannung | 1 x 230 V |
| Maximale Stromaufnahme | 0.04 .. 0.32 A |
| Schutzart (gemäß IEC 34-5) | X4D |
| Wärmeklasse (IEC 85) | F |
| Motorschutz | keine |
| Temperaturschutz | ELEC |
| Art der Steuerung |
|---|
| Position Klemmenkasten | 6H |
| Automatische Nachtabsenkung | Automatische Nachtabsenkung intigiriert |
| Sonstiges |
|---|
| index (EEI) | 0.17 |
| Nettogewicht | 1,98 kg |
| Bruttogewicht | 2.13 kg |
Hocheffizienz Umwälzpumpe Grundfos ALPHA2 25-60 180 mm 1 1/2" 99261730
n.a.
Hocheffizienz-Umwälzpumpe ALPHA2 25-60 180 Hocheffizienz-Nassläuferpumpe mit Permanentmagnetmotor (ECM-Technologie) und integrierter · elektronischer Leistungsanpassung durch stufenlose Drehzahländerung. Mit AutoAdapt- und automatischer Nachtabsenkfunkti Weitere technische Eigenschaften: · Isolationsklasse nach IEC: F · Pumpenhöhe: 104 · Max. Mediumtemperatur (Dauerbetrieb): 110 · Einbaulänge: 180mm · Art der Drehzahlregelung: stufenlos · Förderhöhe bei Nennvolumenstrom: 32,16 · Min. Mediumtemperatur (Dauerbetrieb): 2 · Kommunikationsbus: ohne · Breite 2: 44mm · index (EEI): 0.17 · Ovale Flanschform: Nein · Breite 1: 44mm · Druckstufe Artikel: PN 10 · Elektrischer Anschluss: sonstige · Drehzahlregelung Motor: eingebaut · Werkstoff des Gehäuses: Gusseisen · Doppelpumpe: Nein · Frequenz: 50/60 Hz · Nennvolumenstrom: 1,94 · Werkstoff Gebläserad/Pumpenrad: Kunststoff · Aufgenommene Motorleistung (P1): 34kW · Werkstoffgüte: sonstige · Nennstrom: 0,32A · Nenndurchmesser DN 25 Hocheffizienz-Umwälzpumpe ALPHA2 25-60 180 Hocheffizienz-Nassläuferpumpe mit Permanentmagnetmotor (ECM-Technologie) und integrierter · elektronischer Leistungsanpassung durch stufenlose Drehzahländerung. Mit AutoAdapt· und automatischer Nachtabsenkfunktion und wahlweiser Anzeige der Leistungsaufnahme bzw. des Förderstroms. Elektrischer Anschluß durch millionenfach bewährten ALPHA-Stecker. Synchronmotor mit ECM Technologie und höchsten Wirkungsgraden · hohem Anlaufmoment mit Blockierschutz und integriertem Motorvollschutz. Trockenlaufschutz· und Anlauffunktion. Wärmedämmschale im Lieferumfang enthalten. Förderung INCHHeizungsoptimierungINCH AutoAdapt-Funktion findet die optimale Einstellung durch selbstadaptierende Kennlinie -Weitere Regelungs /Einstellungsarten: Proportionaldruckregelung · Konstantdruckregelung · 3 feste Drehzahlen -Erfüllt die Anforderungen der EnEV Paragraph 14 Absatz 3 Medientemperaturen +2C bis +110Celsius Automatische Nachtabsenkung zur weiteren Energieeinsparung -Integriertes LED Display mit wahlweiser Anzeige der Leistungsaufnahme oder des aktuellen Volumenstroms -Wärmedämmschalen gem. EnEV -Einfache elektrische Installation durch bewährten ALPHA-Stecker -Kompakte Bauform für beengte Platzverhältnisse
Produktdetails:
- Hocheffizienzpumpe-Nassläuferpumpe mit Permanentmagnetmotor (ECM-Technologie) und elektronischer Leistungsanpassung
- Anschluss: 1 1/2"
- Systemdruck max. 1,0 MPa, 10 bar, 102 m
- Zulaufdruck +75 °C, 0,5 m; +90 °C, 2,8 m; +110 °C, 10,8 m
- Versorgungsspannung 1x230 V, = 10 %, 50/60 Hz, PE
- Motorschutz
- Relative Luftfeuchtigkeit max. 95 %; Umgebungstemperatur 0 °C bis +40 °C
- Ohne feste oder langfaserige Bestandteile, die die Pumpe angreifen
Lieferumfang:
- Grundfos Umwälzpumpe Alpha 2 25-60 180mm 99261730
