Eigenschaften - Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt - Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief - Genauigkeitsklasse B (1%) - Mit S0-Schnittstelle - Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes - Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt - Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen - Alle 30 Sekunden schaltet das Display für 5 Sekunden von der aufgelaufenen Wirkenergie in kWh auf den Momentanverbrauch in Watt um - Es kann 1 Außenleiter mit einem Strom von bis zu 32A angeschlossen werden - Bei einer zu erwartenden Belastung von mehr als 50%ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten - Ggf. das Distanzstück DS12 verwenden - Der Anlaufstrom beträgt 20mA - Das Display kann nur mit Stromversorgung abgelesen werden - Der Verbrauch ist jedoch nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt - Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler - Die Digitalanzeige besitzt 7 Stellen - Bis 99999,99kWh werden zwei Nachkommastellen angezeigt - Ab 100000,0kWh nur noch eine - Der Leistungsbezug wird mit einem 1000-mal je kWh blinkenden Balken im Display angezeigt - Fehlermeldung: Bei einem Anschlussfehler blinkt eine LED im Display
Technische Daten:- Zählertyp: elektronisch
- Nennstrom (In): 5 A
- Maximalstrom (Imax): 32 A
- Nennspannung (Un) N-L: 230 V
- Nennspannung (Un) L-L: 230 V
- Frequenz: 50 Hz
- Genauigkeitsklasse: B
- Polart: 1-phasig
- Ausführung: Direktmessung
- Energieart: Wirkleistung
- Tarifausführung: Eintarif
- Rücklaufsperre: ja
- Geeicht: nein
- Impulsausgang: optisch
- Impulsart: S0
- Impulsrate: 2000 Imp/kWh (kvarh)
- Anzeigeart: digital
- Montageart: REG
- Breite in Teilungseinheiten: 1
- Breite: 18 mm
- Tiefe: 58 mm
- Höhe: 82 mm
- Ausführung der Schnittstelle: sonstige
- Mit Sperrcode: nein
- Anzahl der Stellen: 7
- Schutzart (IP): IP20
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Dieser Wechselstromzähler misst die Wirkenergie, die zwischen dem Eingang und dem Ausgang fließt.
Er zeichnet sich durch folgende Merkmale aus:
- Maximalstrom 32 A
- Stand-by-Verlust nur 0,4 Watt
- Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
- Abmessungen: 1 Teilungseinheit (18 mm breit, 58 mm tief)
- Genauigkeitsklasse B (1 %)
Der Eigenverbrauch von nur 0,4 Watt wird nicht gemessen und nicht angezeigt. Wie alle Zähler ohne MID-Konformitätserklärung ist er in Europa nicht für die monetäre Stromabrechnung zugelassen.
Alle 30 Sekunden schaltet das Display für 5 Sekunden von der aufgelaufenen Wirkenergie in kWh auf den Momentanverbrauch in Watt um. Es kann ein Außenleiter mit einem Strom von bis zu 32 A angeschlossen werden. Bei einer zu erwartenden Belastung von mehr als 50 % ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Ggf. ist das Distanzstück DS12 zu verwenden. Der Anlaufstrom beträgt 20 mA.
Das Display kann nur mit Stromversorgung abgelesen werden. Der Verbrauch ist jedoch nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt. Der Zähler verfügt über zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler.
Die Digitalanzeige besitzt 7 Stellen. Bis 99.999,99 kWh werden zwei Nachkommastellen angezeigt, ab 100.000,0 kWh nur noch eine. Der Leistungsbezug wird mit einem 1000-mal je kWh blinkenden Balken im Display angezeigt.
Fehlermeldung: Bei einem Anschlussfehler blinkt eine LED im Display.
Verpackungseinheit:
1 Stück
[ 25887277: 2026-08-15 11:05:47.0 ]

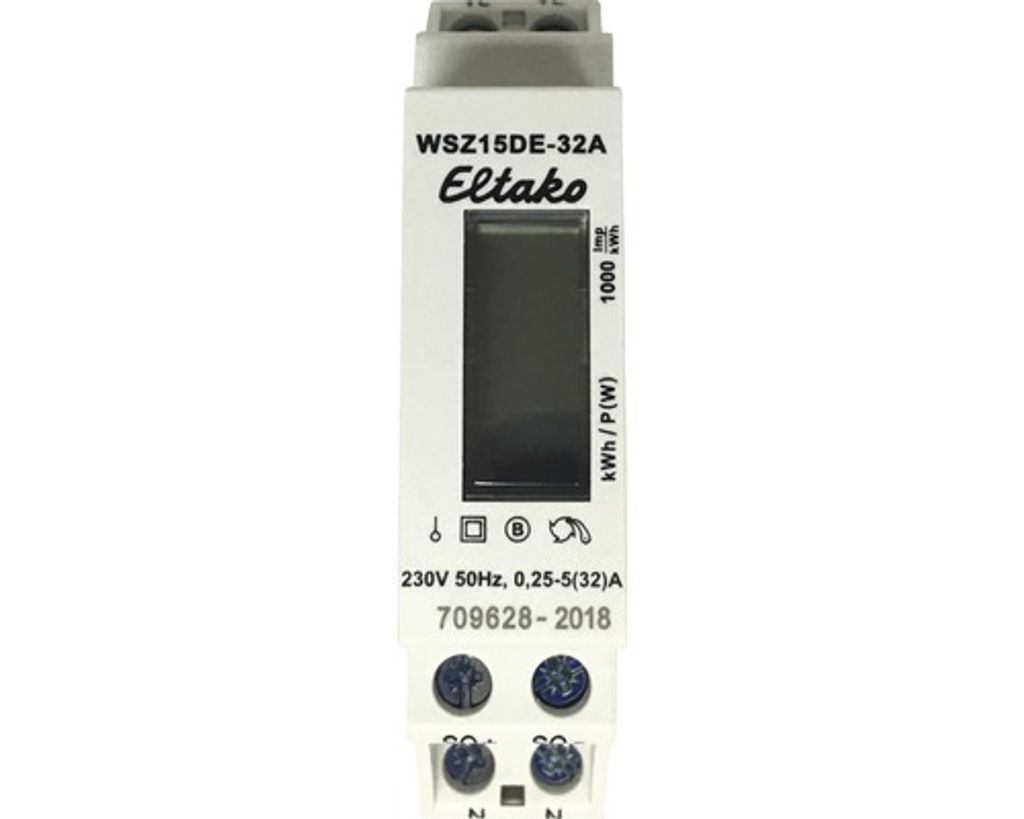

Wechselstromzähler WSZ15DE-32A ungeeicht
- Stand-by-Verlust 0,4 Watt
- Reiheneinbaugerät für Montage auf Tragschiene
- 1 Teilungseinheit: B 18 mm, T 58 mm
n.a.
Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt.
Technische Details:| Name | Wert |
|---|
| Type | WSZ15DE-32A |
| Hersteller Artikelnummer | 28032615 |
| Montageart | REG |
| Genauigkeitsklasse | B |
| Anzeigeart | digital |
| Rücklaufsperre | ja |
| Impulsausgang | optisch |
| Nennspannung (Un) L-L | 230 V |
| Ausführung | Direktmessung |
| Impulsart | S0 |
| Zulassung | Measuring Instruments Directive |
| Schutzart (IP) | IP20 |
| Maximalstrom (Imax) | 32 A |
| Geeignet für | Bezug |
| Zählertyp | elektronisch |
| Geeicht | nein |
| Impulsrate | 2000 Imp/kV Ah |
| Breite in Teilungseinheiten | 1 |
| Polart | 1-phasig |
| Nennstrom (In) | 5 A |
| Tarifsteuerung | intern |
| Energieart | Wirkleistung |
| Tarifausführung | Eintarif |
| Frequenz | 50 Hz |
| Mit Sperrcode | nein |
| Anzahl der Stellen | 7 |
| Nennspannung (Un) N-L | 230 V |
WSZ15DE-32A Wechselstromzähler WSZ15DE-32A, ungeeicht Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt
Eltako WSZ15DE-32A - Wechselstromzähler ungeeicht 32 A
Wechselstromzähler elektronisch WSZ15DE-32A ohne Zulassung (28032615)
Eltako WSZ15DE-32A 28032615 230V Wechselstromzähler
