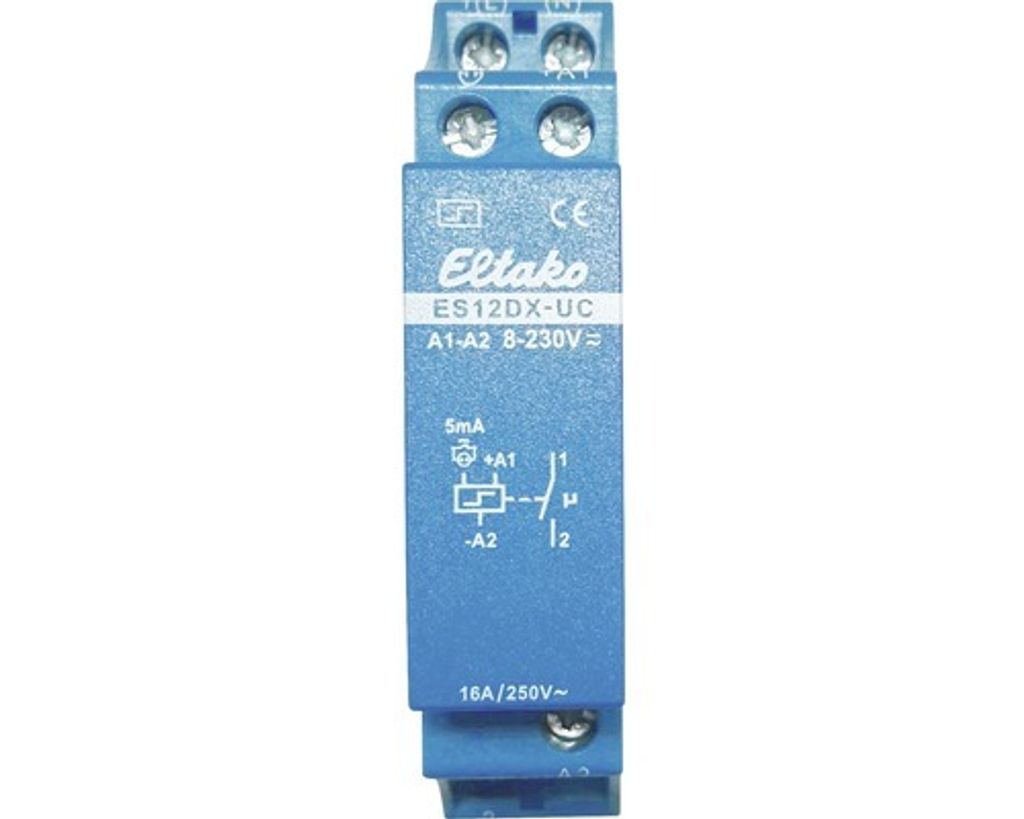

Eltako ES12DX-UC, Blau, Weiß, 1000 V, 250 V, 10 - 230 V, -20 - 50 °C

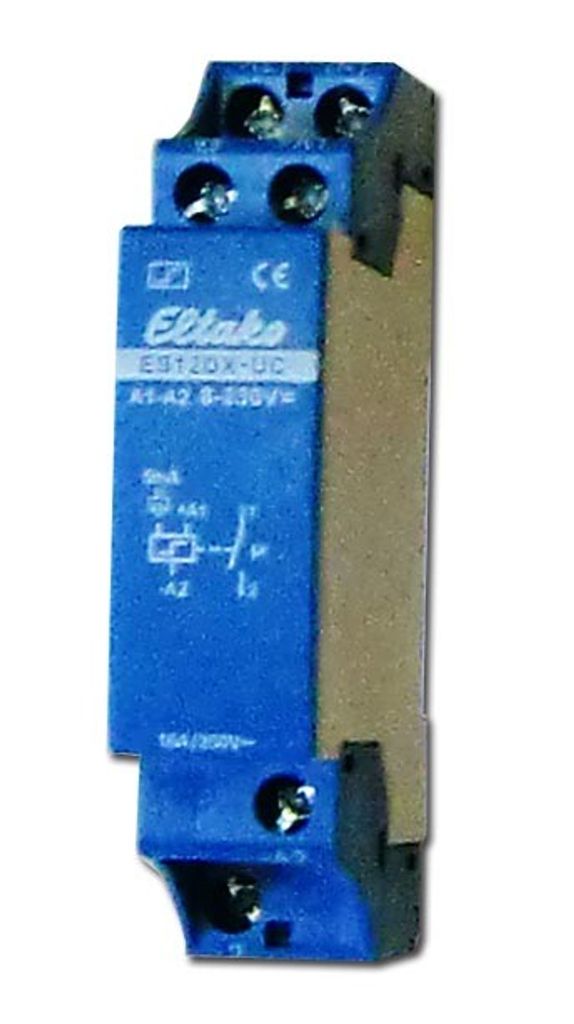

Eltako Stromstoßschalter ES12DX-UC

Hersteller:Eltako
Bezeichnung:Stromstoßschalter 16A,1S,250VAC
Typ:ES12DX-UC
Funktion:elektronisch Schalter
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbautiefe:58 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:12..230 V
Steuerspannungsart 1:AC/DC
Frequenz der Steuerspannung 1:50 Hz
Steuerspannung 2:230 V
Steuerspannungsart 2:AC
Frequenz der Steuerspannung 2:50 Hz
Bemessungsschaltstrom:16 A
Max. Glühlampenlast:2000 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Max. Schaltstrom (cos phi 0,6):4 A
Geeignet für Handbedienung:nein

Eltako Stromstoßschalter ES12DX-UC: weitere Details

1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug ansonsten das Gegenteil bewirkt. Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2 (N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. 1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug ansonsten das Gegenteil bewirkt. Entweder Universal-Steuerspannung 12..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2 (N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Die Anschlussklemmenbelegung ist identisch mit dem elektromecha­nischen Stromstoßschalter S12-100-. Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt. Die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden und die Ansteuerung erfolgt nur über A1-A2. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.

Geliefert wird: Eltako Stromstoßschalter 16A,1S,250VAC ES12DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312107959

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit =18mm breit, 58mm tief.

Produktfarbe:

Blau, Weiß

Anzahl der Pole:

1

Spulenspannung:

1000 V

AC-Ausgangsspannung:

250 V

DC Spannungsrange:

10 - 230 V

Betriebstemperatur:

-20 - 50 °C

1 Schließer potenzialfrei 16 A /250 V AC, Glühlampen 2000 W. Kein Stand-by-Verlust. - 230V AC|Universal-Steuerspannung 8..230V UC - Glühlampenlast 2000 W
n.a.

• Bezeichnung: elektronischer Stromstoßschalter mit Duplex Technologie
• Typ: ES12DX-UC
• sehr geringes Schaltgeräusch
• keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1
• Anzahl der Schließer: 1
• Anzahl der Öffner: 0
• Anzahl der Wechsler: 0
• Steuerspannung 1: 8..230 V
• Steuerspannungsart 1: AC/DC
• Frequenz der Steuerspannung 1: 50..60 Hz
• Steuerspannung 2: 230..230 V
• Steuerspannungsart 2: AC
• Frequenz der Steuerspannung 2: 50..60 Hz
• Bemessungsschaltstrom: 16 A
• Versorgungsspannungsbereich: 230..230 V
• Spannungsart der Versorgungsspannung: AC
• Handbedienung möglich: nein

Beschreibung Stromstoß-Schalter ES12DX-UC, 1 Schließer 16 A Potenzialfreier Schaltkontakt Kein Stand-by-Verlust Leistungsfähiger 16 A Kontakt Eine Verschleissreduzierung wird durch eine patentierte Duplex-Technologie erreicht - bei einem nur minimalem Schaltgeräusch des verwendeten bistabilen Relais. Die Ansteuerung gestaltet sich durch den Multispannungseingang flexibel mit 8 - 230 V oder 230 V mit max. 5 mA Glimmlampenstrom am Steuereingang. Technische Daten: Ausführung: Stromstoßschalter 1 Schließer 16 A Betriebsspannung: 8 - 230 V/UC oder 230 V Kontaktart: 1 Schließer Produktabmessung, Breite: 18 mm Schaltleistung: (Glühlampen) 2000 W Schaltspannung: 250 V/AC Schaltstrom: 16 A Typ: ES12DX-UC Hinweis: Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung

Der Eltako Stromstoßschalter ES12DX-UC bietet eine innovative Lösung für effizientes Schalten ohne Stand-by-Verlust. Mit der patentierten Duplex-Technologie sorgt er für eine deutliche Reduzierung des Verschleißes und ermöglicht ein präzises Schalten im Nulldurchgang. Dank kompakter Bauweise lässt sich der Schalter einfach auf einer DIN-Schiene montieren. Die Universal-Steuerspannung und der geringe Energieverbrauch machen ihn zur idealen Wahl für moderne Installationen. Features: - Effizientes Schalten ohne Stand-by-Verlust - Patentierte Duplex-Technologie für geringen Verschleiß - Präzises Schalten im Nulldurchgang - Kompakte Bauweise für einfache Montage - Universal-Steuerspannung und geringer Energieverbrauch Technische Daten: - Betriebsspannung: 8…230 V - Schaltstrom: 16 A - Frequenz: 50…50 Hz - Montageart: Hutschiene - Kontakte: 1 Schließer - Einbautiefe: 58 mm Lieferumfang: - 1x Stromstoßschalter - 1x Bedienungsanleitung

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromstoßschalter 16A,1S,250VAC ES12DX-UC Funktion elektronisch Schalter, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbautiefe 58mm, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Steuerspannung 1 8 ... 230V, Steuerspannungsart 1 AC/DC, Frequenz der Steuerspannung 1 50 ... 50Hz, Steuerspannung 2 230 ... 230V, Steuerspannungsart 2 AC, Frequenz der Steuerspannung 2 50 ... 50Hz, Bemessungsschaltstrom 16A, Versorgungsspannung 250 ... 250V, Spannungsart der Versorgungsspannung AC, Max. Glühlampenlast 2000W, Max. Leuchtstofflampenlast 1000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Max. Schaltstrom (cos phi = 0,6) 4A, Stromstoßschalter, Stand-by-Verbrauch von nur 0.1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung

Eltako 21100002 Stromstossschalter elektronisch ES12-DX-UC ...

Eltako ES12DX-UC Stromstoßschalter 1S 21100002 - 1 Schließer - 16A/250V AC

Eltako ES12DX-UC

Stromstoßschalter S Schließer. Ö Öffner. Um Um-Wechselschalter. Alle Sonderspannungen zw. 8 V und 230 V 50 Hz oder 110V und 220 V 60 Hz sowie zw. 6 V DC und 220 V DC Serienschalter Gruppenschalter und 4polige Geräte kurzfristig . XS 12 nur 12 und 24 V DC Lagertypen 8 12 24 230 V50 Hz. potenzialfrei Glühlampen 2000W kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit 18 mm breit 58 mm tief.
