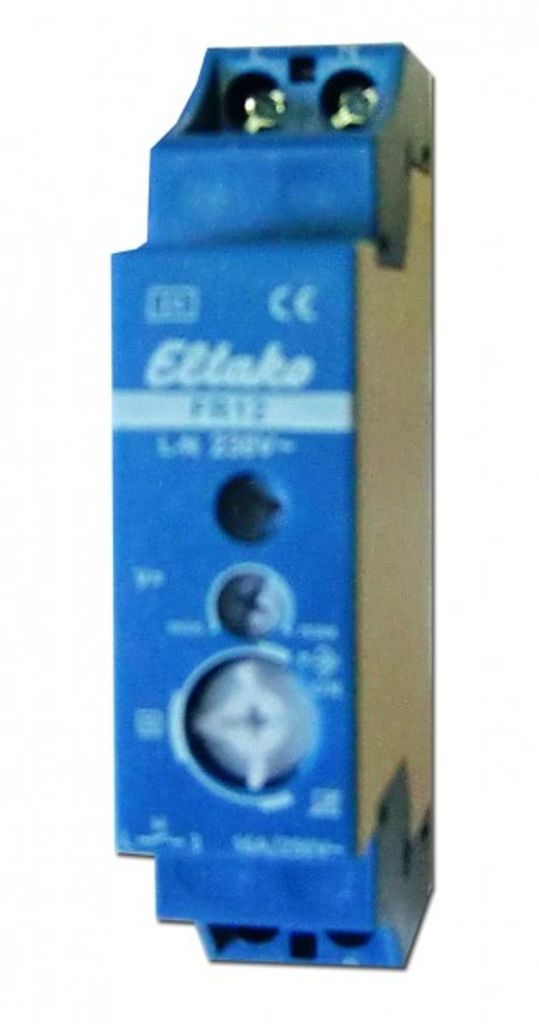

Eltako FR12-230V Feldfreischalter 1S 16A (V) selbstlernend n.potenzialf. 22100231

Eigenschaften:

• 1 Schließer nicht potenzialfrei 16A/250V AC
• 230V-LED-Lampen bis 200W, Glühlampen 2300W
• Selbstlernend
• Stand-by-Verlust nur 0,8 Watt
• Selbstlernender Feldfreischalter
• Selbstlernend
• Stand-by-Verlust nur 0.8 Watt
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais
• Der Feldfreischalter unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder
• Bis zu einer Stromaufnahme von 200mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern
• Der Grenzwert muss nicht manuell eingestellt werden, sondern wird von dem FR12 mit einem patentierten Verfahren selbst erlernt
• Verbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen
• Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet
• Neutral- und Schutzleiter werden nicht geschaltet, um einen Antenneneffekt zu verhindern
• Zur Überwachung liegt eine einstellbare Gleichspannung mit geringer Restwelligkeit an
• Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig und führt zur Zerstörung des Gerätes
• Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter mit einer Verzögerung von ca. 1 Sekunde zu und die LED leuchtet rot.

Technische Daten:

• Bemessungsspannung: 230 V
• Bemessungsstrom: 10:00:00
• Bemessungsfrequenz: 50 Hz
• Max. Glühlampenlast: 2300 W
• Max. Leuchtstofflampenlast: 500 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
• Max. Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bemessungsspannung: 230 V
  • Bemessungsstrom: 10:00:00
  • Bemessungsfrequenz: 50 Hz
  • Max. Glühlampenlast: 2300 W
  • Max. Leuchtstofflampenlast: 500 VA
  • Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
  • Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
  • Max. Schaltstrom (cos phi: 0,6)=16 A
  • Einschaltschwelle Strom: 20 mA
  • Überwachungsspannung: DC
  • Montageart: DIN-Schiene
  • Breite in Teilungseinheiten: 3
  • Einbautiefe: 26 mm
  • Schutzart (IP): IP20


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit =18mm breit, 58mm tief.
Versorgungs- und Schaltspannung 230V.
Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.

Produktfarbe:

Blau, Weiß

Anzahl der Pole:

1

Spulenspannung:

1000 V

Anzahl der Kontakte:

1

Kabelquerschnitt:

6 mm²

AC-Ausgangsspannung:

250 V

Stromstärke:

16 A

Betriebstemperatur:

-20 - 50 °C

Lieferumfang

Beschreibung:

Feldfreischalter FR12 Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 50 022. Der Feldfreischalter FR12 unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder. Bis zu einer Stromaufnahme von 200 mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Freischalten nicht verhindern. Der Grenzwert muss nicht manuell eingestellt werden, sondern wird von dem FR12.1 erlernt. Verbraucher mit mehr als 200 mA Stromaufnahme werden immer als Verbraucher definiert.

Merkmale:

Technische Merkmale:

Inhalt: 1

Typ: 175625

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Feldfreischalter f.Reihe. 1S 16A, selbstlern. FR12-230V Bemessungsspannung 230V, Bemessungsstrom 10A, Bemessungsfrequenz 50 ... 50Hz, Max. Glühlampenlast 2300W, Max. Leuchtstofflampenlast 500VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Max. Schaltstrom (cos phi = 0,6) 16A, Einschaltschwelle Strom 20 ... 20mA, Überwachungsspannung DC, Montageart DIN-Schiene, Breite in Teilungseinheiten 3, Einbautiefe 26mm, Schutzart (IP) IP20, Selbstlernender Feldfreischalter. Selbstlernend. Stand-by-Verlust nur 0.8 Watt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais. Der Feldfreischalter unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder. Bis zu einer Stromaufnahme von 200mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern. Der Grenzwert muss nicht manuell eingestellt werden, sondern wird von dem FR12 mit einem patentierten Verfahren selbst erlernt. Verbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen. Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis

ELTAKO FR12-230V - Netzfreischalter, Feldfreischalter (FR12-230V)

FR12-230V
