Dieser Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 30mA Typ A ist ein hochintegriertes Schutzmodul für elektrische Niederspannungsinstallationen. Er kombiniert die Funktionen des Leitungsschutzes gegen Überlast und Kurzschluss mit der Fehlerstromüberwachung. Mit einer Bemessungsschaltleistung von 10 kA und dem Auslösetyp B ist das Gerät ideal für Standardanwendungen geeignet, die einen zuverlässigen Personenschutz durch eine Ansprechempfindlichkeit (IΔn) von 30 mA erfordern.
- Funktion: Fehlerstrom-Leitungsschutzschalter (FI-LS)
- Polanzahl: 4P
- Bemessungsstrom (In): 16 A
- Auslösecharakteristik: Typ B
- Bemessungsfehlerstrom (IΔn): 30 mA
- Fehlerstromtyp: Typ A (pulsstromsensitiv)
- Bemessungsschaltvermögen: 10 kA
Details:
- Herstellernummer: ADX416D
- Herstelltypnummer: ADX416D

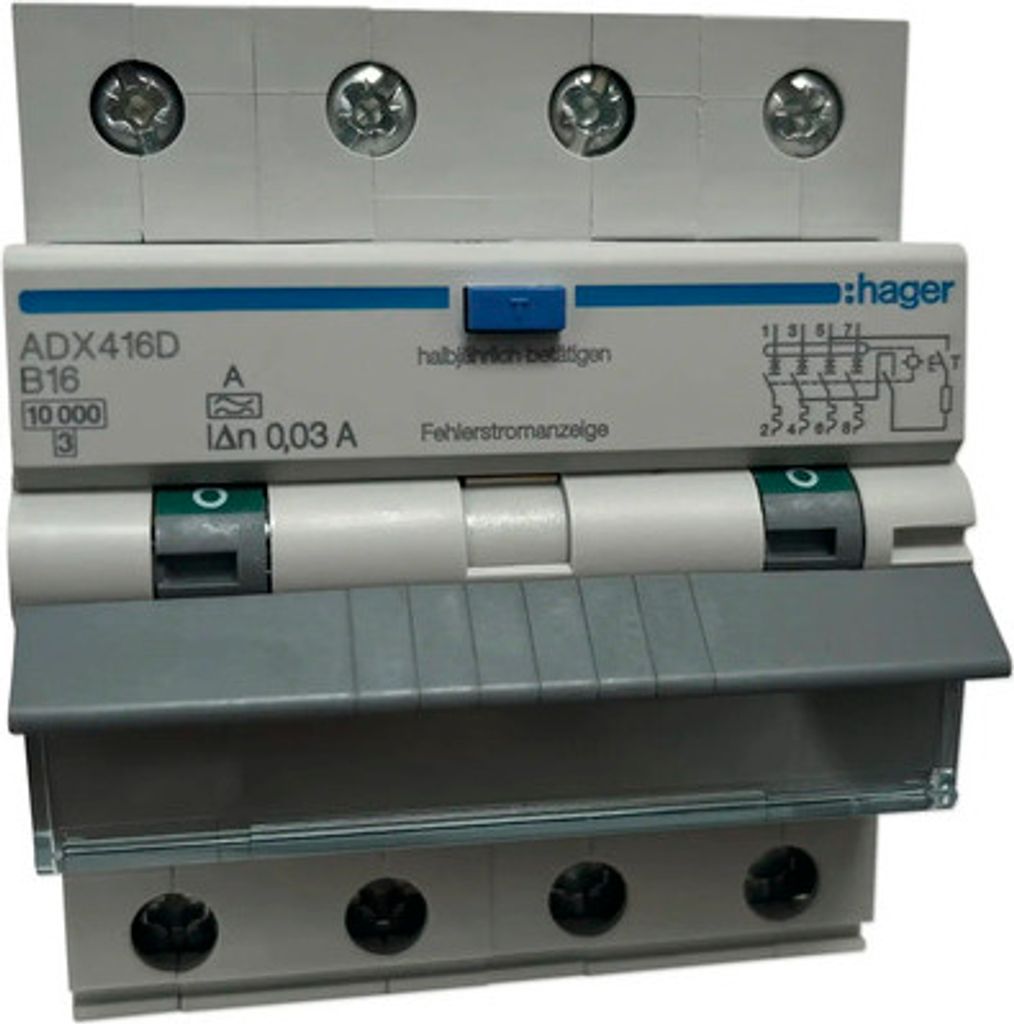

Hager FI/LS-Schalter ADX416D
Hersteller:Hager
Bezeichnung:FI/LS-Schalter 4-polig, 10kA
Typ:ADX416D
Polzahl (gesamt):4
Anzahl der abgesicherten Pole:4
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsstrom:16 A
Bemessungsfehlerstrom:0,03 A
Fehlerstrom-Typ:A
Energiebegrenzungsklasse:3
Verlustleistung:10,9 W
Bemessungsabschaltvermögen nach IEC 60947-2:10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1:10 kA
Abschaltcharakteristik:unverzögert
Stoßstromfestigkeit:3 kA
Spannungsart:AC
Frequenz:50 Hz
Auslösecharakteristik:B
Mitschaltender Neutralleiter:ja
Mit Verriegelungsvorrichtung:ja
Überspannungskategorie:3
Verschmutzungsgrad:2
Umgebungstemperatur während des Betriebs:-25..40 °C
Breite in Teilungseinheiten:4
Einbautiefe:70 mm
Unterputzmontage:ja
Fehlauslöseschutz:nein
Schutzart (IP):IP2X
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²
Hager FI/LS-Schalter ADX416D: weitere Details
Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Geliefert wird: Hager FI/LS-Schalter 4-polig, 10kA ADX416D, Verpackungseinheit: 1 Stk., EAN: 3250611016960
Merkmale
Schutzschaltertyp
Fehlerstromschutzschalter
Anzahl Module (max.)
4 Modul(e)
Verpackungsdaten
Menge pro Packung
1 Stück(e)
Gewicht und Abmessungen
Leistung
Betriebsbedingungen
Temperaturbereich bei Lagerung
-55 - 70 °C
- Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach nachDIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät
Technische Daten:
- Polzahl (gesamt): 4
- Anzahl der abgesicherten Pole: 4
- Bemessungsspannung: 400 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
- Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
- Abschaltcharakteristik: unverzögert
- Stoßstromfestigkeit: 3 kA
- Spannungsart: AC
- Frequenz: 50 Hz
- Auslösecharakteristik: B
- Mitschaltender Neutralleiter: Nein
- Mit Verriegelungsvorrichtung: Ja
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Umgebungstemperatur während des Betriebs: -25..40°C
- Breite in Teilungseinheiten: 4
- Einbautiefe: 70 mm
- Unterputzmontage: Ja
- Fehlauslöseschutz: Nein
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Polzahl (gesamt): 4
- Anzahl der abgesicherten Pole: 4
- Bemessungsspannung: 400 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach IEC Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Polzahl (gesamt): 4
- Anzahl der abgesicherten Pole: 4
- Bemessungsspannung: 400 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
- Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
- Abschaltcharakteristik: unverzögert
- Stoßstromfestigkeit: 3 kA
- Spannungsart: AC
- Frequenz: 50 Hz
- Auslösecharakteristik: B
- Mitschaltender Neutralleiter: Nein
- Mit Verriegelungsvorrichtung: Ja
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Umgebungstemperatur während des Betriebs: -25..40°C
- Breite in Teilungseinheiten: 4
- Einbautiefe: 70 mm
- Unterputzmontage: Ja
- Fehlauslöseschutz: Nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Nennstrom:
- 16 A
- Schutzschaltertyp:
- Fehlerstromschutzschalter
- Anzahl der Pole:
- 4
- Anzahl Module (max.):
- 4 Modul(e)
- Temperaturbereich bei Lagerung:
- -55 - 70 °C
- Breite:
- 71 mm
- Tiefe:
- 70 mm
- Höhe:
- 84 mm
- Menge pro Packung:
- 1 Stück(e)
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI/LS-Schalter 4-polig, 10kA ADX416D Polzahl (gesamt) 4, Anzahl der abgesicherten Pole 4, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsstrom 16A, Bemessungsfehlerstrom 0,03A, Fehlerstrom-Typ A, Energiebegrenzungsklasse 3, Bemessungsabschaltvermögen nach IEC 60947-2 10kA, Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 10kA, Abschaltcharakteristik unverzögert, Stoßstromfestigkeit 3kA, Spannungsart AC, Frequenz 50 Hz, Auslösecharakteristik B, Überspannungskategorie 3, Verschmutzungsgrad 2, Umgebungstemperatur während des Betriebs -25 ... 40°C, Breite in Teilungseinheiten 4, Einbautiefe 70mm, Geeignet für Unterputz-Installation, Schutzart (IP) IP20, Anschließbarer Leiterquerschnitt eindrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 16mm², Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. Berührungsschutz nach IP2x nach DIN VDE 0106 Teil 100, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Mit VDE-Zeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Hager ADX416D - Fehlerstromschutzschalter - Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 30mA Typ A
ADX416D FI-LS 4P 10kA B-16A 30mA A (ADX416D)
Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 30mA A Typ. Fehlerstrom-Leitungsschutzschalter nach DIN VDE 0664-20 / EN61009-1 mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. Berührungsschutz nach IP2x nach DIN VDE 0106 Teil 100, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Mit VDE-Zeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
