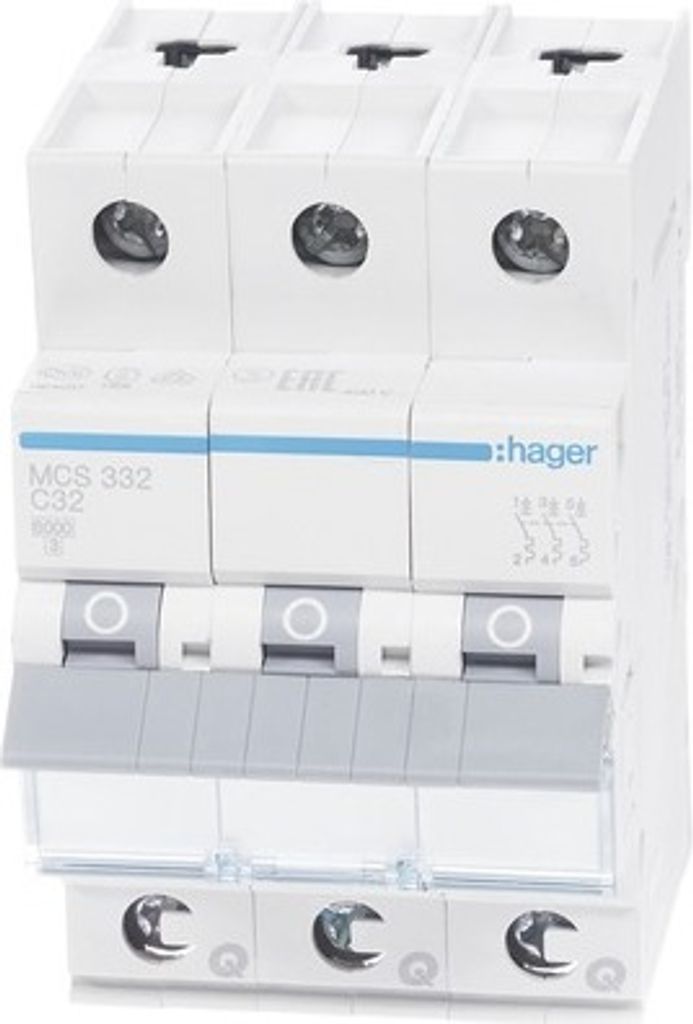

Hager MCS332, Typ C

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 32A QuickConnect 3 Module

Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 32 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Details: - Herstellernummer: MCS332 - Herstelltypnummer: MCS332

Einleitung Der Hager Leitungsschutzschalter 3p C 32A 6kA QC MCS332 schützt elektrische Anlagen zuverlässig vor Überlast und Kurzschluss.Eigenschaften - 3-polige Schaltung für zuverlässigen Schutz - 6kA Ausschaltvermögen für hohe Sicherheit - C-Auslösecharakteristik für vielseitige Anwendungen - 32A Nennstrom für leistungsstarke Absicherung - 3-Modul-Bauweise für kompakte Installation - QuickConnect-Technologie für schnelle und sichere Montage - Speziell für Elektriker entwickelt - Hohe Zuverlässigkeit und Qualität von HagerAnwendung - Schutz von elektrischen Stromkreisen in Wohn- und Gewerbegebäuden - Einsatz in Verteilerkästen zur Absicherung von Leitungen - Verhinderung von Überlast und Kurzschluss im StromnetzLieferumfang - 1 x Leitungsschutzschalter
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Nennstrom:

32 A

AC Eingangsfrequenz:

50 - 60 Hz

Typ:

Typ C

Anzahl der Pole:

3

Anzahl Module (max.):

3 Modul(e)

Betriebstemperatur:

-25 - 60 °C

Temperaturbereich bei Lagerung:

-25 - 80 °C

Breite:

52,5 mm

Tiefe:

70 mm

Höhe:

83,4 mm

Reihe von Modulen:

3

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 32A QuickConnect 3 Module

Hager MCS 332 32A Leitungsschutzschalter C 6 kA 3-polig Quick Connect 3 Module
n.a.

Hager MCS332 Leitungsschutzschalter 3 polig 6kA C-Charakteristik 32A QuickConnect 3 Module

Technische Merkmale:

• Nennstrom: 25 A
• Polart: 3 P
• Auslösercharakteristik: C
• Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
• Anzahl Module: 3
• Polanzahl: 3 P
• Stoßspannungsfestigkeit: 4000 V
• Gesamtverlustleistung unter Nennstrom: 13 W
• Gerätelebensdauer, elektrische Schaltspiele: 4000
• Gerätelebensdauer mechanische Schaltspiele: 20000

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leitungsschutzschalter 3p. C-32A 6kA 3M QC MCS332 Auslösecharakteristik C, Polzahl (gesamt) 3, Anzahl der abgesicherten Pole 3, Bemessungsstrom 32A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10kA, Spannungsart AC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Geeignet für Unterputz-Installation, Überspannungskategorie 3, Verschmutzungsgrad 2, Zusatzeinrichtungen möglich, Breite in Teilungseinheiten 3, Einbautiefe 70mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 70°C, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Leitungsschutzschalter 3 polig 6kA C-Charakteristik 32A QuickConnect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach E DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 32A QuickConnect 3 Module Hauptmerkmale Energie Nennstrom 32 A AC Eingangsfrequenz 50/60 Gewicht & Abmessungen Breite 52,5 mm Tiefe 70 mm Höhe 83,4 mm Technische Details Typ C-type Anzahl der Pole 3 Module Menge (max) 3 Modul(e) Betriebsbedingungen Temperaturbereich in Betrieb 25 - 60 °C Temperaturbereich bei Lagerung 25 - 80 °C Weitere Spezifikationen Reihe von Modulen 3

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 32A QuickConnect 3 Module

Hager MCS332 Leitungsschutzschalter 3polig 32 A - 3P - 3 module - 32A - 50/60Hz

mit Quick-Connect-Klemme für 2 Leitungen, Eingansseitig für QuickConnect KDN... Phasenschienen geeignet, mit Beschriftungsfenster hinter Klarsichtkappe, Auslösecharakteristik: C, Kurzschlussschaltvermögen: 6 kA

Hager MCS332 LS-Schalter 3P 6kA C-32A 3M QC
