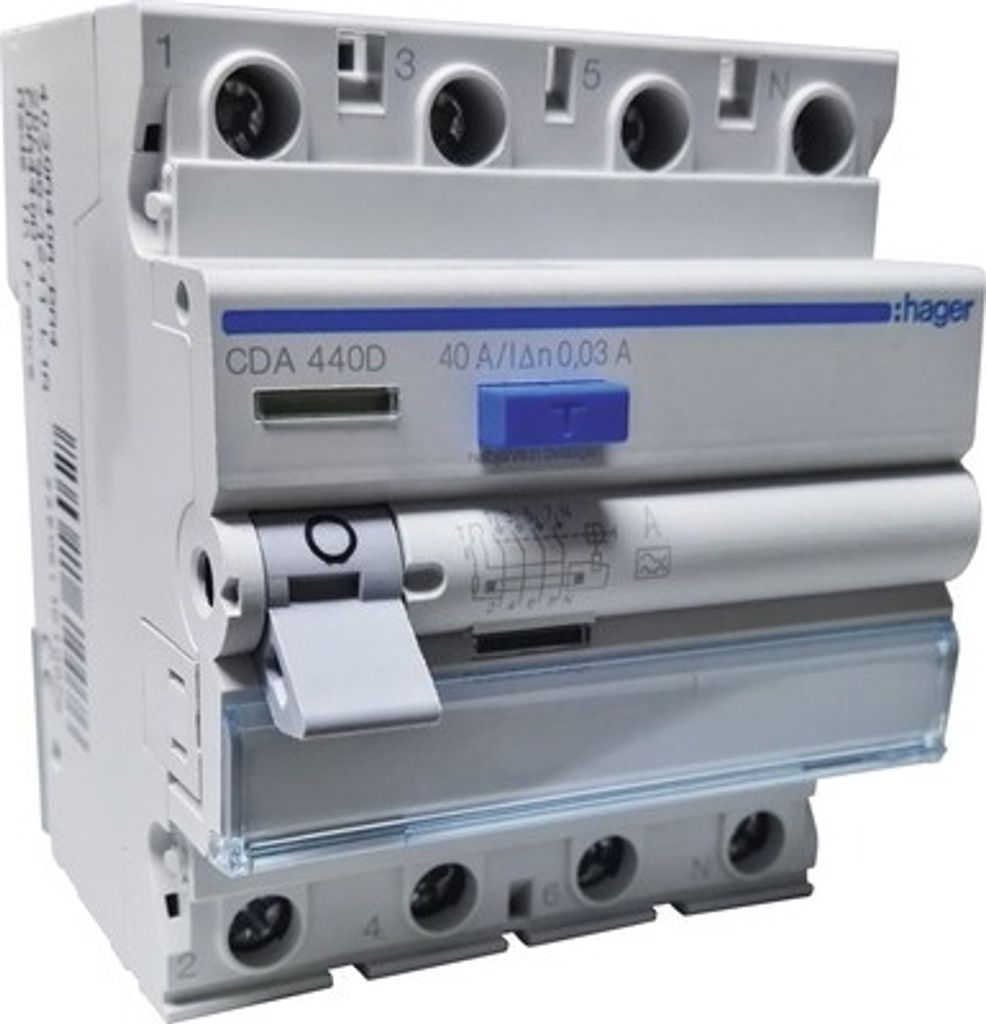

Hager CDA440D Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A
Hersteller: Hager
Hersteller-Artikelnummer: CDA440D
EAN Barcode: 3250611610076
ETIM Klassifizierung: Fehlerstrom-Schutzschalter
Fehlerstrom-Typ: A
Einbautiefe: 70mm
Kurzschlussfestigkeit (Icw): 6kA
RAL-Nummer (ähnlich): 7005
Bemessungsstoßspannungsfestigkeit Uimp: 4kV
Spannungsart: AC
Montageart: DIN-Schiene
Zusatzeinrichtungen möglich: ja
Bemessungsfehlerstrom: 0.03A
Schutzart (IP): IP20
Mit Verriegelungsvorrichtung: ja
Bemessungsisolationsspannung Ui: 500V
Polzahl: 4
Frequenz: 50 Hz
Verschmutzungsgrad: 2
Anschließbarer Leiterquerschnitt mehrdrähtig: 1 - 16mm²
Umgebungstemperatur während des Betriebs: -25 - 40°C
Bemessungsspannung: 400V
Bemessungsstrom: 40A
Breite in Teilungseinheiten: 4
Verlustleistung: 6.50W
Stoßstromfestigkeit: 0.25kA
Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25mm²
Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A.Fehlerstrom-Schutzschalter (FI) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11) mit Bi-Connect-Klemmen unten, externe blaue Test-Taste und Fehlerstromanzeige. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Anschlussklemmen mit Draht-Einschiebe-Schutz, Beschriftungsmöglichkeit direkt am Gerät.
Fehlerstromschutzschalter, Fehlerstrom-Relaissteuerung, Fehlerstrom-Schutzschalter, Fehlerstrom-Steuerschalter, FI-Schalter, FI-Schutzschalter, FI-Steuerschalter, Schutzschalter, RCD, RCCB, RCBO, PRCD
Eigenschaften - Typ A - Bi-Connect-Klemmen unten - Fehlerstromanzeige Der Hager FI-Schutzschalter ist ein Fehlerstromschutzschalter vom Typ A- Er entspricht den DIN EN 61008-1 (VDE 0664-10) und DIN EN 61008-2-1 (VDE 0664-11) Standards mit Bi-Connect-Klemmen unten, eine externe blaue Test-Taste und eine Fehlerstromanzeige- Dieser FI-Schalter ist geeignet zum nachträglichen Anbau von Zusatzeinrichtungen- Die Anschlussklemmen verfügen über einen Draht-Einschiebe-Schutz, die Beschriftungsmöglichkeit direkt am Gerät erleichtert das Handling
Technische Daten:- Polzahl: 4
- Bemessungsspannung: 400 V
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Montageart: DIN-Schiene
- Fehlerstrom-Typ: A
- Selektiver-Typ: nein
- Kurzzeitverzögerter Typ: nein
- Kurzschlussfestigkeit (Icw): 6 kA
- Stoßstromfestigkeit: 0,25 kA
- Spannungsart: AC
- Mit Verriegelungsvorrichtung: ja
- Frequenz: 50 Hz
- Zusatzeinrichtungen möglich: ja
- Schutzart (IP): IP20
- Breite in Teilungseinheiten: 4
- Einbautiefe: 70 mm
- Umgebungstemperatur während des Betriebs: -25..40°C
- Verschmutzungsgrad: 2
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1..16 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 1..25 mm²
- Explosionsgeschützt: nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Hager FI-Schutzschalter CDA440D
Hersteller:Hager
Bezeichnung:FI-Schutzschalter 4pol. 40A/30mA,6kA
Typ:CDA440D
Polzahl:4
Bemessungsspannung:400 V
Bemessungsstrom:40 A
Bemessungsfehlerstrom:0,03 A
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Verlustleistung:6,5 W
Montageart:DIN-Schiene
Fehlerstrom-Typ:A
Selektiver-Typ:nein
Kurzzeitverzögerter Typ:nein
Kurzschlussfestigkeit (Icw):6 kA
Stoßstromfestigkeit:0,25 kA
Spannungsart:AC
Mit Verriegelungsvorrichtung:ja
Frequenz:50 Hz
Zusatzeinrichtungen möglich:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:4
Einbautiefe:70 mm
Umgebungstemperatur während des Betriebs:-25..40 °C
Verschmutzungsgrad:2
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
RAL-Nummer (ähnlich):7005
Explosionsgeschützt:nein
Hager FI-Schutzschalter CDA440D: weitere Details
Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A. Fehlerstrom-Schutzschalter (FI) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11) mit Bi-Connect-Klemmen unten, externe blaue Test-Taste und Fehlerstromanzeige. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Anschlussklemmen mit Draht-Einschiebe-Schutz, Beschriftungsmöglichkeit direkt am Gerät.
Geliefert wird: Hager FI-Schutzschalter 4pol. 40A/30mA,6kA CDA440D, Verpackungseinheit: 1 Stk., EAN: 3250611610076
Fehlerstrom-Schutzschalter (FI) nach EN 61008-1, DIN EN 61008-2-1; VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.
Merkmale
Gewicht und Abmessungen
Leistung
Eingangsspannung
230/400 V
Betriebsbedingungen
Temperaturbereich in Betrieb
-25 - 40 °C
Temperaturbereich bei Lagerung
-55 - 70 °C
- Eingangsspannung:
- 230/400 V
- Nennstrom:
- 40 A
- Spulenspannung:
- 500 V
- Typ:
- Typ A
- Anzahl der Pole:
- 4
- Produktfarbe:
- Blau, Weiß
- Betriebstemperatur:
- -25 - 40 °C
- Temperaturbereich bei Lagerung:
- -55 - 70 °C
- Breite:
- 70 mm
- Tiefe:
- 70 mm
- Höhe:
- 83 mm
Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A. - Nennstrom: 40 A - Empfindlichkeit: 30 mA - Anzahl Module: 4 - Isolationsspannung: 500 V - Anschlussquerschnitt bei flexiblem Leiter: 16 mm² - Anschlussquerschnitt bei starrem Leiter: 25 mm²
n.a.
Der FI-Schalter CDA440D ist ein zuverlässiger Fehlerstromschutzschalter für elektrische Installationen. Mit einer 4-poligen Ausführung und einem Nennstrom von 40A eignet er sich ideal für Drehstrom- und Hausinstallationen. Die 30mA Auslösestrom sorgt für einen effektiven Schutz gegen elektrische Fehlerströme.
Dank des 6kA Abschaltvermögens bietet der CDA440D optimalen Schutz vor gefährlichen Fehlerströmen. Der Schalter ist vom Typ A und erkennt sowohl Wechselfehlerströme als auch pulsierende Gleichfehlerströme, was ihn ideal für Haushalte und Gewerbebetriebe macht.
Vorteile des FI-Schalters CDA440D:
- Effektiver Personenschutz: Erkennt gefährliche Fehlerströme & schützt vor Stromunfällen.
- 4-polige Bauweise: Ideal für Drehstrom- & Hausinstallationen.
- Hohe Belastbarkeit: 40A Nennstrom für verschiedene Anwendungen.
- 30mA Fehlerstrom: Erhöhter Schutz für Wohn- & Gewerbeinstallationen.
- 6kA Abschaltvermögen: Robuster Schutzmechanismus für zuverlässige Sicherheit.
- Typ A Technologie: Erkennt pulsierende Gleichfehlerströme & Wechselstromfehler.
Technische Daten:
| Eigenschaft | Details |
|---|
| Hersteller | CDA |
| Modell | CDA440D |
| Polzahl | 4P |
| Nennstrom | 40 A |
| Fehlerstrom | 30 mA |
| Abschaltvermögen | 6 kA |
| Typ | A |
| Montage | Hutschiene (DIN-Schiene) |
| Herstellernummer | CDA440D |
| EAN-Code | 3250611610076 |
Mit dem FI-Schalter CDA440D erhältst du einen zuverlässigen Schutzschalter für elektrische Installationen – jetzt entdecken!
- Polzahl: 4
- Bemessungsspannung: 400 V
- Bemessungsstrom: 40 A
- Montageart: DIN-Schiene (REG)
- Fehlerstrom-Typ: A
- Selektiver-Typ: nein
- Kurzschlussfestigkeit: 1.5 kA
- Bemessungsschaltvermögen: 6 kA
- Stoßstromfestigkeit: 0.25 kA
- Frequenz: 50 Hz
- Schutzart (IP): IP2X
- Kurzzeitverzögerter Typ: nein
4-polig
4 Teilungseinheiten
Mit Beschriftungsmöglichkeit
Spannung: 400V AC
Frequenz: 50 Hz
| Nennstrom | 40 A |
|---|
| Schaltvermögen | 10 kA |
|---|
| Bemessungsfehlerstrom | 0,03 A |
|---|
Hager CDA440D FI-Schutzschalter 4-polig Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A. Fehlerstrom-Schutzschalter (FI) nach DIN EN 61008-2-1, VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät. Technische Daten: Polzahl: 4 Bemessungsspannung: 400 V Bemessungsstrom: 40 A Bemessungsfehlerstrom: 30 mA Bemessungsisolationsspannung Ui: 500 V Bemessungsstoßspannungsfestigkeit Uimp: 4 kV Montageart: DIN-Schiene Fehlerstrom-Typ: A Selektiver-Typ: Nein Kurzzeitverzögerter Typ: Nein Kurzschlussfestigkeit (Icw): 6 kA Stoßstromfestigkeit: 0,25 kA Frequenz: 50 Hz Zusatzeinrichtungen möglich: Ja Schutzart (IP): IP20 Breite in Teilungseinheiten: 4 Einbautiefe: 70 mm Umgebungstemperatur während des Betriebs: -25 - 40 °C Verschmutzungsgrad: 2 Anschließbarer Leiterquerschnitt mehrdrähtig: 1 - 16 mm² Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm² Lieferumfang: 1 x Hager CDA440D FI-Schutzschalter 4-polig
Der Fehlerstromschutzschalter ist vierpolig und bietet eine Bemessungsstoßstromfestigkeit von sechs kiloampere sowie einen Bemessungsstrom von vierzig ampere und einen Bemessungsfehlerstrom von dreißig milliampere. Er entspricht den Normen DIN EN 61008-1 und DIN EN 61008-2-1 und verfügt über Bi-Connect-Klemmen an der Unterseite, eine externe Testtaste und eine Fehlerstromanzeige. Das Gerät ist für den nachträglichen Anbau von Zusatzeinrichtungen geeignet und besitzt Anschlussklemmen mit Draht-Einschiebe-Schutz sowie eine Beschriftungsmöglichkeit direkt am Gerät.
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI-Schutzschalter 4pol. 40A/30mA,6kA CDA440D Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 40A, Bemessungsfehlerstrom 30mA, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Montageart DIN-Schiene, Fehlerstrom-Typ A, Kurzschlussfestigkeit (Icw) 6kA, Stoßstromfestigkeit 0,25kA, Frequenz 50 Hz, Zusatzeinrichtungen möglich, Schutzart (IP) IP20, Breite in Teilungseinheiten 4, Einbautiefe 70mm, Umgebungstemperatur während des Betriebs -25 ... 40°C, Verschmutzungsgrad 2, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 16mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 25mm², Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A. Fehlerstrom-Schutzschalter (FI) nach DIN EN 61008-2-1, VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.
Originalprodukt von Hager. Bezeichnung: HAGER Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A. Technische Angaben: 40A.
hager FI-Schutzschalter CDA440D 4-polig, 1 St.
Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A Fehlerstrom-Schutzschalter (FI) nach EN 61008-1, DIN EN 61008-2-1 VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug) . Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi- Connect-Klemmen unten, externe blaue Test-Taste. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät. Technische Merkmale Nennstrom 40 A Art des Differenzialschutzes A Empfindlichkeit 30 mA Polanzahl 4 P Bemessungsbetriebsspannung Ue 230/400 V Anzahl Module 4 Frequenz 50 Hz Betriebstemperatur -25 bis 40 °C Isolationsspannung 900 V Lagerungstemperatur -55 bis 70 °C Anschlussart Schraubtechnik Anschlussquerschnitt bei flexiblem Leiter 16mm² Anschlussquerschnitt bei starrem Leiter 25mm² Gerätelebensdauer mechanische Schaltspiele 1000 Gerätelebensdauer, elektrische Schaltspiele 2000 Gesamtverlustleistung unter Nennstrom 11,8 W Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol 17,8 W Drehmoment 2,8Nm Höhe installiertes Produkt 83 mm Breite installiertes Produkt 70 mm Tiefe installiertes Produkt 70 mm
Der Fehlerstrom-Schutzschalter FI nach DIN EN 61008-2-1 VDE 0664 Teil 10 + 11 ist ausgestattet mit Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Der Schalter ist g eeignet zum nachträglichen Anbau von Zusatzeinrichtungen Montage ohne Werkzeug. Die Anschlussklemmen sind mit Draht-Einschiebe-Schutz Bi-Connect-Klemmen unten und externer blauen Test-Taste. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät. Fehlerstrom-Schutzschalter machen den täglichen Umgang mit elektrischem Strom sicherer und schützen Menschen und Sachen zuverlässig bei direktem sowie indirektem Kontakt und vermindern so die Risiken von Isolationsfehlern. Die Gerätelebensdauer des Leistungsschutzschalters bei elektrischen Schaltspielen beträgt 2.000 Stunden und bei mechanischen Schaltspielen 1.000 Stunden. Das Drehmoment beträgt 28 Nm und die Gesamtverlustleistung 118 W. Bei flexiblem Leiter beträgt der Anschlussquerschnitt 16mm² bei starrem Leiter 25mm².
