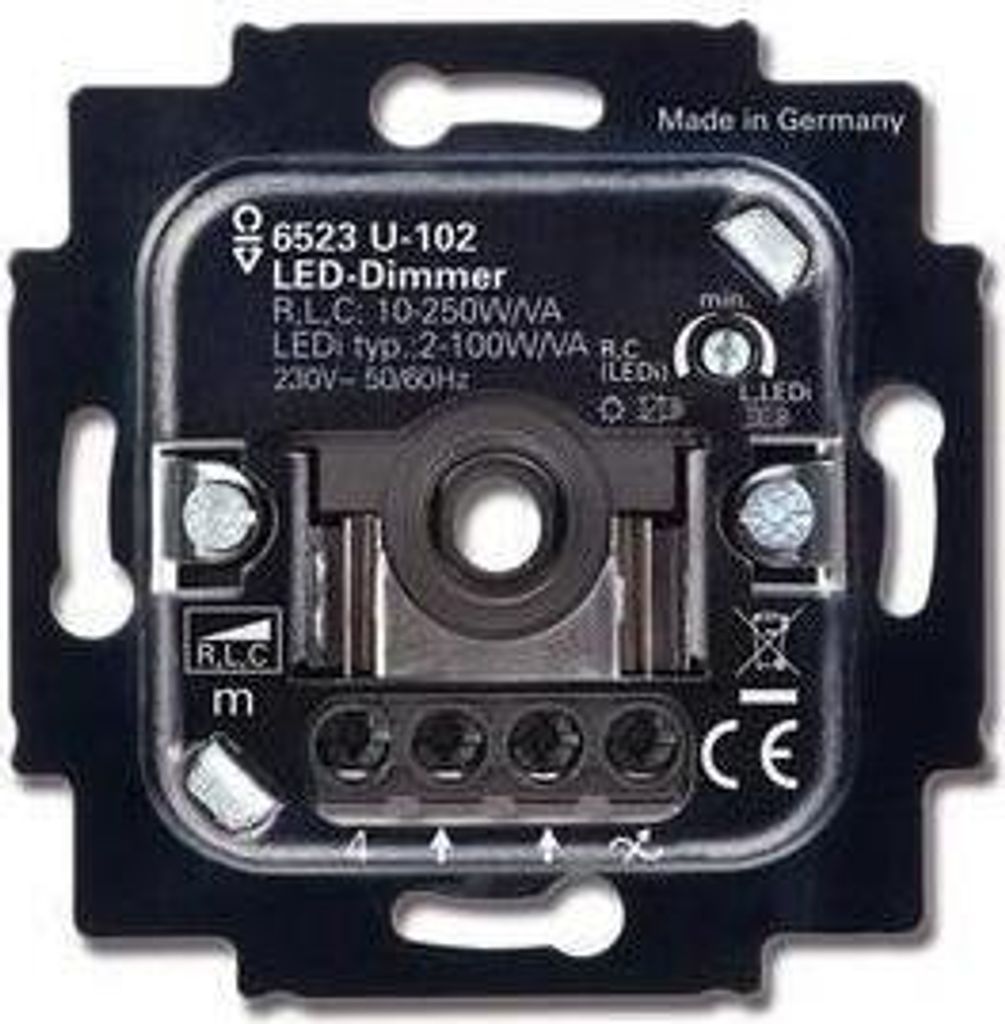

Busch Jäger UP Unterputz LED Drehdimmer (Dimmer) 6523U-102 für LED Leuchten von 2-100 Watt

er Busch-Drehdimmer UP, LED, 2-100 W 2CKA006512A0334, 6523 U-102
• Marke: Busch-Jaeger
• Produktserie: Busch-Duro 2000® SI, Busch-Duro 2000® SI Linear, Reflex SI, Reflex SI Linear, Busch-art linear®, Busch-art linear® - mit Dekorring, Busch-art linear® - Echtmaterial, future®, future® linear, Busch-axcent®, Busch-axcent® pur, alpha nea®, alpha exclusive®
• Artikelnummer: 2CKA006512A0334
• EAN-Barcode: 4011395212677
• Produkt-Typ: 6523 U-102

• Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi).Für dimmbare Retrofit-LED-Leuchtmittel (LEDi) an konventionellen oder elektronischen TransformatorenFür Glühlampen, 230 V-Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren und dimmbare Halogen-Energiesparlampen.Mischlastbetrieb LEDi und herkömmliche Leuchtmittel möglich.Mittels Wahlschalter zwischen Phasenan- und Phasenabschnitt umschaltbar.Mit Drehbetätigung, Druckfolgewechselschalter und Soft-Rastung.2-Leiter-Anschlusstechnik (Neutralleiter nicht erforderlich).Geräuscharm durch Einsatz von MOSFET-Transistoren.Kurzschlussfest und überlastsicher (elektronische Sicherung).Mit einstellbarer Minimalhelligkeit.Beleuchtbar durch Glimmlampe.Glimmlampe im Lieferumfang der Zentralscheibe.Nennleistung: 2 - 100 W/VA (Retrofit-LED-Lasten).Nennleistung: 10 - 250 W/VA (Nicht-LED-Lasten).Bei konventionellen Trafos 20 % Trafoverluste berücksichtigen.Bei elektronischen Trafos 5 % Trafoverluste berücksichtigen.Montage in UP Dosen nach DIN 49073 erforderlich.Schalterdesign: Plattform 63, Busch-Duro 2000® SI, Reflex SI, Busch-balance® SI, Busch-art linear®, future® linear, Busch-axcent®, solo®, pur edelstahl, carat®, Busch-dynasty®, alpha, impulsSchalterdesign Variante: Busch-Duro 2000® SI, Busch-Duro 2000® SI Linear, Reflex SI, Reflex SI Linear, Busch-art linear®, Busch-art linear® - mit Dekorring, Busch-art linear® - Echtmaterial, future®, future® linear, Busch-axcent®, Busch-axcent® pur, alpha nea®, alpha exclusive®

Materialien & Maße
Länge: 7,1cm
Breite: 7,1cm
Höhe: 5,4cm
Gewicht: 72 g

Busch-Jaeger Dimmer-Einsatz 6523 U-102

Hersteller:Busch-Jaeger
Bezeichnung:Dimmer-Einsatz
Typ:6523 U-102
Zusammenstellung:Basiselement
Bedienungsart:Dreh-/Druckknopf
App-Steuerung über Bluetooth:nein
Dimmung Phasenanschnitt:ja
Dimmung Phasenabschnitt:ja
Seriendimmer:nein
Lastart:universal und LED Retrofit
Nebenstelleneingang:ja
Lichtwertspeicher:ja
Verwendbar mit Taste:nein
Verwendbar mit Bewegungsmelder:nein
Verwendbar mit Präsenzmelder:nein
Verwendbar mit Zeitschalter/Timer:nein
Verwendbar mit Funktaste:nein
Verwendbar mit IR-Taste:nein
Montageart:Unterputz
Befestigungsart:Krallen-/Schraubbefestigung
Werkstoff:Kunststoff
Werkstoffgüte:Thermoplast
Halogenfrei:nein
Oberflächenschutz:unbehandelt
Ausführung der Oberfläche:matt
Farbe:schwarz
Transparent:nein
Geeignet für Schutzart (IP):IP20
Schlagfestigkeit:IK00
Nennspannung:230 V
Frequenz:50..60 Hz
Steuerspannung:220..240 V
Nennleistung ohmsche Last:2..250 W
Max. Schaltleistung LED:250 W
Anschlussart:Schraubklemme
Aderquerschnitt:0,75..4 mm²
Gerätebreite:71 mm
Gerätehöhe:71 mm
Gerätetiefe:54 mm
Min. Tiefe der Gerätedose:32 mm
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein

Busch-Jaeger Dimmer-Einsatz 6523 U-102: weitere Details

Mit Drehbetätigung, Druckfolgewechselschalter und Soft-Rastung. 2-Leiter-Anschlusstechnik (Neutralleiter nicht erforderlich). Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi). Für dimmbare Retrofit-LED-Leuchtmittel (LEDi). Für dimmbare Retrofit-LED-Leuchtmittel (LEDi) an konventionellen oder elektronischen Transformatoren Für Glühlampen, 230 V-Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren und dimmbare Halogen-Energiesparlampen. Mischlastbetrieb LEDi und herkömmliche Leuchtmittel möglich. Mittels Wahlschalter zwischen Phasenan- und Phasenabschnitt umschaltbar. Geräuscharm durch Einsatz von MOSFET-Transistoren. Kurzschlussfest und überlastsicher (elektronische Sicherung). Mit einstellbarer Minimalhelligkeit. Ohne Zentralscheibe. Nennspannung: 230 V, + 10 % / - 10 % Nennfrequenz: 50 Hz/60 Hz Nennleistung: 2 - 100 W/VA (Retrofit-LED-Lasten). Nennleistung: 10 - 250 W/VA (Nicht-LED-Lasten). Beleuchtbar durch Glimmlampe. Glimmlampe im Lieferumfang der Zentralscheibe. Bei konventionellen Trafos 20 % Trafoverluste berücksichtigen. Bei elektronischen Trafos 5 % Trafoverluste berücksichtigen.

Geliefert wird: Busch-Jaeger Dimmer-Einsatz 6523 U-102, Verpackungseinheit: 1 Stk., EAN: 4011395212677

Eigenschaften - Mit Drehbetätigung, Druckfolgewechselschalter und Soft-Rastung - 2-Leiter-Anschlusstechnik (Neutralleiter nicht erforderlich) - Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi) - Für dimmbare Retrofit-LED-Leuchtmittel (LEDi) - Für dimmbare Retrofit-LED-Leuchtmittel (LEDi) an konventionellen oder elektronischen Transformatoren Für Glühlampen, 230 V-Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren und dimmbare Halogen-Energiesparlampen - Mischlastbetrieb LEDi und herkömmliche Leuchtmittel möglich - Mittels Wahlschalter zwischen Phasenan- und Phasenabschnitt umschaltbar - Geräuscharm durch Einsatz von MOSFET-Transistoren - Kurzschlussfest und überlastsicher (elektronische Sicherung) - Mit einstellbarer Minimalhelligkeit - Ohne Zentralscheibe - Nennspannung: 230 V, + 10%/ - 10%Nennfrequenz: 50 Hz/60 Hz Nennleistung: 2 - 100 W/VA (Retrofit-LED-Lasten) - Nennleistung: 10 - 250 W/VA (Nicht-LED-Lasten) - Beleuchtbar durch Glimmlampe - Glimmlampe im Lieferumfang der Zentralscheibe - Bei konventionellen Trafos20%Trafoverluste berücksichtigen - Bei elektronischen Trafos5%Trafoverluste berücksichtigen Technische Daten:

• Zusammenstellung: Basiselement
• Bedienungsart: Dreh-/Druckknopf
• App-Steuerung über Bluetooth: Nein
• Dimmung Phasenanschnitt: Ja
• Dimmung Phasenabschnitt: Ja
• Seriendimmer: Nein
• Lastart: universal und LED Retrofit
• Nebenstelleneingang: Ja
• Lichtwertspeicher: Ja
• Verwendbar mit Taste: Nein
• Verwendbar mit Bewegungsmelder: Nein
• Verwendbar mit Präsenzmelder: Nein
• Verwendbar mit Zeitschalter/Timer: Nein
• Verwendbar mit Funktaste: Nein
• Verwendbar mit IR-Taste: Nein
• Montageart: Unterputz
• Befestigungsart: Krallen-/Schraubbefestigung
• Werkstoff: Kunststoff
• Werkstoffgüte: Thermoplast
• Halogenfrei: Ja
• Oberflächenschutz: unbehandelt
• Ausführung der Oberfläche: matt
• Farbe: schwarz
• Transparent: Nein
• Geeignet für Schutzart (IP): IP20

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Der Busch-Jaeger LED-Drehdimmer-Einsatz 6523U-102 ermöglicht die stufenlose Steuerung dimmbarer Leuchtmittel in Unterputzinstallationen. Er ist für Retrofit-LEDs sowie für Glühlampen, 230V-Halogenlampen und geeignete Niedervolt-Halogenlampen ausgelegt. Die Umschaltung zwischen Phasenanschnitt und Phasenabschnitt unterstützt die Anpassung an unterschiedliche Lastarten. Dank 2-Leiter-Technik ist kein Neutralleiter erforderlich, wodurch sich der Einsatz auch für viele bestehende Installationen eignet. Die Dreh- und Druckbedienung mit Soft-Rastung ermöglicht eine komfortable Lichtregelung im Alltag.

- Produktart: LED-Drehdimmer-Einsatz
- Type: 6523U-102
- Bestellnummer: 2CKA006512A0334
- Montageart: Unterputzmontage
- Bedienelement: Dreh-/Druckknopf
- Anschlussart: Schraubklemme
- Anschlusstechnik: 2-Leiter, Neutralleiter nicht erforderlich
- Nennspannung: 230V AC ±10%
- Bemessungsspannung: 207–253V
- Bemessungsfrequenz: 50–60Hz
- Nennleistung für Retrofit-LED: 2–100W/VA
- Nennleistung für Nicht-LED-Lasten: 10–250W/VA
- Für dimmbare Retrofit-LED-Leuchtmittel geeignet
- Für Glühlampen und 230V-Halogenlampen geeignet
- Für Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren geeignet
- Mischlastbetrieb von LEDi und herkömmlichen Leuchtmitteln möglich
- Betriebsart umschaltbar: Phasenanschnitt oder Phasenabschnitt
- Mit einstellbarer Minimalhelligkeit
- Mit elektronischem Kurzschlussschutz
- Mit elektronischem Überlastschutz
- Beleuchtbar durch Glimmlampe
- Ohne Zentralscheibe
- Schutzart: IP20
- Umgebungstemperatur im Betrieb: 0 bis +35°C
- Werkstoff: thermoplastischer Kunststoff
- Oberfläche: matt
- Einbautiefe: 32mm

Verpackungseinheit: 1 Stück

[ 25891115: 2026-09-25 19:15:47.0 ]



Der Dimmer-Einsatz von Busch-Jaeger ist speziell für das Dimmen von Retrofit-LED-Leuchtmitteln optimiert und eignet sich gleichermaßen für Glühlampen, 230 Volt-Halogenglühlampen sowie Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren. Er ermöglicht den Mischlastbetrieb von LED-Retrofit-Leuchtmitteln und herkömmlichen Leuchtmitteln. Die Bedienung erfolgt komfortabel über eine Drehbetätigung mit Druckfolgewechselschalter und Soft-Rastung. Ein Wahlschalter erlaubt das Umschalten zwischen Phasenan- und Phasenabschnittdimmung. Die 2-Leiter-Anschlusstechnik macht einen Neutralleiter überflüssig. Durch den Einsatz von MOSFET-Transistoren arbeitet der Dimmer geräuscharm. Er ist kurzschlussfest und überlastsicher dank einer elektronischen Sicherung. Die Minimalhelligkeit lässt sich individuell einstellen. Die Zentralscheibe ist beleuchtbar durch eine im Lieferumfang enthaltene Glimmlampe. Der Dimmer ist für eine Nennleistung von 2 bis 100 Watt bei Retrofit-LED-Lasten und 10 bis 250 Watt bei Nicht-LED-Lasten ausgelegt. Die Montage erfolgt in Unterputzdosen nach DIN 49073. Das Produkt ist in verschiedenen Designlinien erhältlich und zeichnet sich durch eine matte, schwarze Oberfläche aus Kunststoff aus.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Dimmer-Einsatz 6523 U-102 Zusammenstellung Basiselement, Bedienungsart Dreh-/Druckknopf, Dimmung Phasenanschnitt, Dimmung Phasenabschnitt, Lastart universal und LED Retrofit, Nebenstelleneingang, Lichtwertspeicher, Montageart Unterputz, Befestigungsart Krallen-/Schraubbefestigung, Werkstoff Kunststoff, Werkstoffgüte Thermoplast, Halogenfrei, Oberfläche unbehandelt, Ausführung der Oberfläche matt, Farbe schwarz, Geeignet für Schutzart (IP) IP20, Schlagfestigkeit IK00, Nennspannung 207 ... 253V, Frequenz 50 ... 60Hz, Steuerspannung 230 ... 230V, Nennleistung 2 ... 250VA, Anschlussart Schraubklemme, Aderquerschnitt 0,8 ... 4mm², Gerätebreite 71mm, Gerätehöhe 71mm, Gerätetiefe 32mm, Min. Tiefe der Gerätedose 40mm, Mit Drehbetätigung, Druckfolgewechselschalter und Soft-Rastung. 2-Leiter-Anschlusstechnik (Neutralleiter nicht erforderlich). Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi). Für dimmbare Retrofit-LED-Leuchtmittel (LEDi). Für dimmbare Retrofit-LED-Leuchtmittel (LEDi) an konventionellen oder elektronischen Transformatoren Für Glühlampen, 230 V-Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren und dimmbare Halogen-Energiesparlampen. Mischlastbetrieb LEDi und herkömmliche Leuchtmittel möglich. Mittels Wahlschalter zwischen Phasenan- und Phasenabschnitt umschaltbar. Geräuscharm durch Einsatz
