- 3-Leiter-Anschlusstechnik (Neutralleiter erforderlich)
- Für Busch-Wächter® 180 UP Sensor Standard 6810-21x-101
- Für Busch-Wächter® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M
Details:
- Herstellernummer: 2CKA006401A0048
- Herstelltypnummer: 6401 U-102
- Für Busch-Wächter® 180 UP Sensor für Allwetter 44® 6800-3x-102C
- Für Busch-Wächter® Präsenz tech 6813-xxx-101 und 6813/11-xxx
- Für Komfort-Timer-Bedienelement 6455-101
- Für Busch-Ferncontrol® IR Bedienelement 6067-xxx-10x
- Für Bedienelement mit Glimmlampe 6543-xxx-10x
- Kombinierbar mit Busch-Wächter® Nebenstellen-Einsatz 6805 U
- Bedienung auch über konventionelle Taster (2020 US, 2021/6 UK) möglich
- Designlinie: Plattform 63, Busch-Duro 2000® SI, Reflex SI, Busch-balance® SI, Busch-art linear®, future® linear, Busch-axcent®, solo®, pur edelstahl, carat®, Busch-dynasty®, Allwetter 44® (IP44), alpha, impuls
- Designlinie Variante: Busch-Duro 2000® SI, Busch-Duro 2000® SI Linear, Reflex SI, Reflex SI Linear, Busch-art linear®, Busch-art linear® – mit Dekorring, Busch-art linear® – Echtmaterial, future®, future® linear, Busch-axcent®, Busch-axcent® pur, alpha nea®, alpha exclusive®
Der Universal Relais-Einsatz für 230 V ist ein vielseitig einsetzbarer Unterputz-Einsatz, der eine 3-Leiter-Anschlusstechnik verwendet und einen Neutralleiter erfordert. Er ist für einen Bemessungsstrom von 10 A ausgelegt und eignet sich für universelle Lastarten einschließlich LED Retrofit Leuchtmittel. Der Einsatz ist mit einer Vielzahl von Bedienelementen kompatibel, wie zum Beispiel den Busch-Wächter 180 UP Sensoren der Varianten Standard, Komfort II und Allwetter 44 sowie den Busch-Wächter Präsenz tech. Des Weiteren kann er mit dem Komfort-Timer-Bedienelement, dem Busch-Ferncontrol IR Bedienelement oder einem Bedienelement mit Glimmlampe verwendet werden. Eine Kombination mit dem Nebenstellen-Einsatz ist ebenfalls möglich. Alternativ lässt sich der Relais-Einsatz auch über konventionelle Taster bedienen, was eine maximale Flexibilität in der Gebäudeinstallation ermöglicht.
Technische Details:| Name | Wert |
|---|
| Type | 6401 U-102 100W LED |
| Hersteller Artikelnummer | 2CKA006401A0048 |
| Produktlinie(n) | Allwetter 44, Busch-Time, Busch-Wächter, Ferncontrol IR, Unterputz-Einsätze |
| Verwendbar mit Funktaste | nein |
| Verwendbar mit Zeitschalter/Timer | ja |
| Zusammenstellung | Bedienelement |
| Nennspannung | 230 V |
| Ausführung der Oberfläche | glänzend |
| IFTTT-Unterstützung verfügbar | nein |
| Min. Tiefe der Gerätedose | 32 mm |
| Lastart | universal und LED Retrofit |
| Montageart | Unterputz |
| Lichtwertspeicher | nein |
| Werkstoff | Kunststoff |
| Verwendbar mit Präsenzmelder | ja |
| Transparent | nein |
| Verwendbar mit Taste | ja |
| Bemessungsstrom | 10 A |
| Werkstoffgüte | Thermoplast |
| Verwendbar mit IR-Taste | ja |
| Verwendbar mit Bewegungsmelder | ja |
| Nebenstelleneingang | ja |
Eigenschaften - 3-Leiter-Anschlusstechnik (Neutralleiter erforderlich)- Für Busch-Wächter 180 UP Sensor Standard 6810-21x-101. Für Busch-Wächter 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M- Für Busch-Wächter 180 UP Sensor für Allwetter 44 6800-3x-102C- Für Busch-Wächter Präsenz tech 6813-xxx-101 und 6813/11-xxx- Für Komfort-Timer-Bedienelement 6455-101. Für Busch-Ferncontrol IR Bedienelement 6067-xxx-10x- Für Bedienelement mit Glimmlampe 6543-xxx-10x- Kombinierbar mit Busch-Wächter Nebenstellen-Einsatz 6805 U- Bedienung auch über konventionelle Taster (2020 US, 2021/6 UK) möglich
Technische Daten:- Zusammenstellung: Basiselement
- Ausführung: Relais
- Lastart: universal und LED Retrofit
- Nebenstelleneingang: Ja
- Lichtwertspeicher: Nein
- Verwendbar mit Taste: Ja
- Verwendbar mit Bewegungsmelder: Ja
- Verwendbar mit Präsenzmelder: Ja
- Verwendbar mit Zeitschalter/Timer: Ja
- Verwendbar mit Funktaste: Nein
- Verwendbar mit IR-Taste: Ja
- Montageart: Unterputz
- Werkstoff: Kunststoff
- Werkstoffgüte: sonstige
- Oberflächenschutz: unbehandelt
- Ausführung der Oberfläche: glänzend
- Farbe: schwarz
- RAL-Nummer (ähnlich): 9005
- Transparent: Nein
- Nennspannung: 230 V
- Frequenz: 50 Hz
- Bemessungsstrom: 10:00:00
- Schaltleistung: 0..2300 W
- Anzahl der Kanäle: 1
- Befestigungsart: Krallen-/Schraubbefestigung
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
3-Leiter-Anschlusstechnik (Neuleiter erforderlich)
Für Glühlampen, 230 V-Halogenglühlampe, Leuchtstofflampen und
Niedervolt-Halgenlampen, die über Transformatoren betrieben werden.
Nennspannung: 230V, +10% / -10%
Nennstrom: 10AX
Nennfrequenz: 50 Hz / 60 Hz
Ausgänge: 1x Schließer, potenzialgebunden
Nennleistung: 2300 W/VA
Temperaturbereich Gerät: -25 °C bis 55 °C
Einsatz für z.B.:
Busch-Wächter® 180 UP Sensor Art.Nr.: 717000892, 717000894
Busch-Universal-Relais-Einsatz 3-Leiter-Anschlusstechnik (Neutralleiter erforderlich)
- Ausgänge: 1 Schließer, potenzialgebunden
- Lastart: 230 V-Glühlampen, 230 V-Halogenlampen, Leuchtstofflampen und Niedervolt Halogenlampen, die über Transformatoren betrieben werden.
- Nennstrom: 10 AX
- Nennleistung: 2300 W/VA
- Temperaturbereich Gerät: -25 °C bis 55 °C
Der Busch-Jaeger Universal-Relais-Einsatz für Unterputzmontage ist ein vielseitiges Schaltelement, das für eine Vielzahl von Anwendungen geeignet ist. Mit einer Nennspannung von 230 Volt und einer Schaltleistung von bis zu 2300 Watt bietet dieses Relais eine zuverlässige Steuerung von universellen Lastarten sowie LED-Retrofit-Leuchten. Die Ausführung als Relais ermöglicht die einfache Integration in bestehende Installationen, wobei ein Neutralleiter erforderlich ist. Das Gerät ist kompatibel mit verschiedenen Bedienelementen wie Tastern, Bewegungs- und Präsenzmeldern sowie Zeitschaltern und Infrarot-Tasten. Die Montage erfolgt platzsparend in Unterputzdosen mit einer Mindesttiefe von 32 Millimetern. Das Gehäuse aus hochwertigem Thermoplast in glänzendem Schwarz fügt sich unauffällig in diverse Designlinien ein. Die Befestigung erfolgt sicher mittels Krallen- oder Schraubbefestigung. Dieses elektronische Schaltelement ist speziell für den Einsatz in Systemen von Busch-Wächter und weiteren kompatiblen Steuerungen konzipiert. Es unterstützt die Kombination mit Nebenstellen-Einsätzen und ermöglicht eine flexible Bedienung auch über konventionelle Taster. Die universelle Einsetzbarkeit und die Kompatibilität mit zahlreichen Steuerungsarten machen diesen Relais-Einsatz zu einer praktischen Lösung für moderne Installationen.
BUSCH JAEGER 2CKA006401A0048 - -25 - 55 °C - Metallisch - 230 V - 50 - 60 - 71 mm - 33 mm - Busch-Universal-Relais-Einsatz - 50 Hz/60 Hz - 230 V

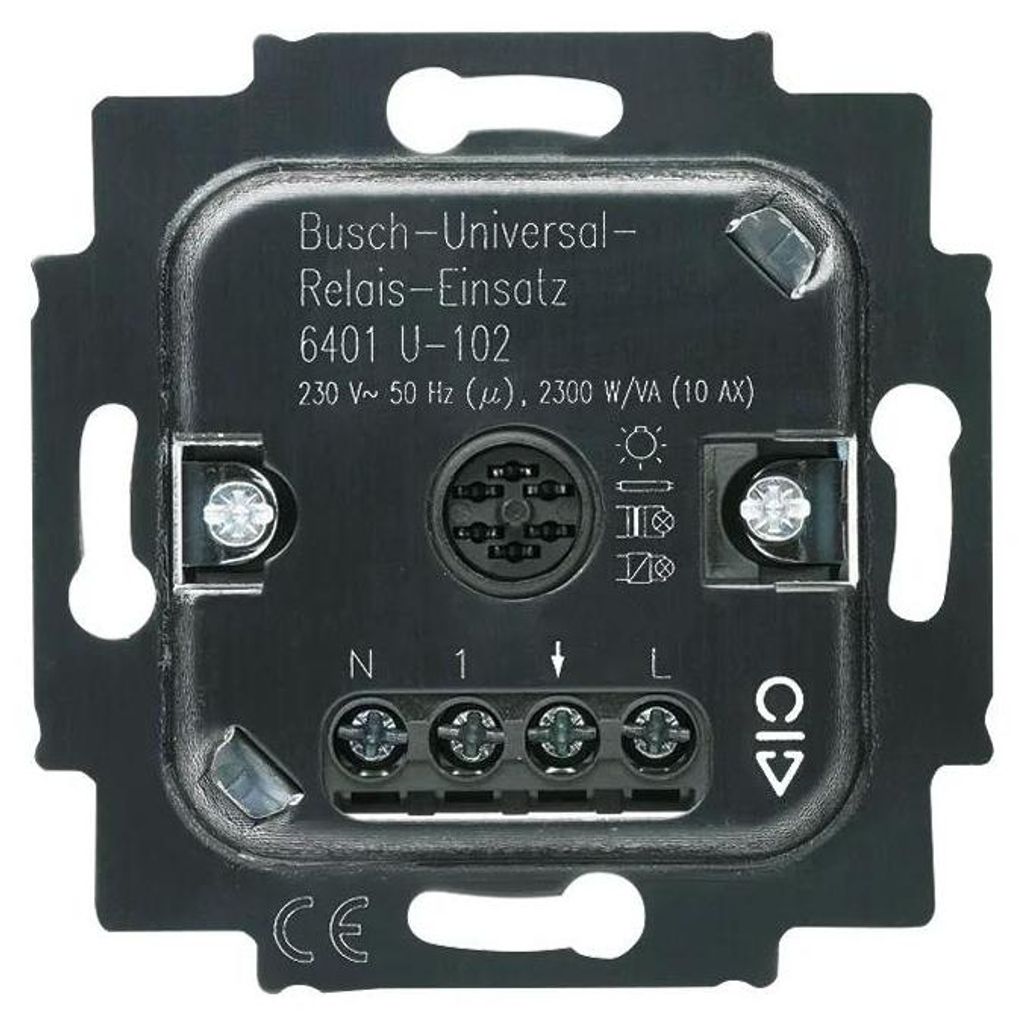

Busch Jaeger 6401 U-102 Leistungsrelais Schwarz (6401U-102)
230 V 50 Hz für Glühlampen 230-V-Halogenglühlampen Leuchtstofflampen und Niedervolt-Halogenlampen die über Transformatoren betrieben werden. 3-Leiter-Anschlusstechnik. Kompatibel zu den Busch-Wächter Sensoren 6810-21x-101 6800-xxx-10xM 6800-3x-102C Bedienelementen 6543-xxx10x 6067-xxx-10x Timer-Bedienelement 6412-101. Bedienung auch über konventionelle Taster 2020 US 20216 UK möglich. Busch-Wächter-Nebenstellen-Einsatz 6805 U. Schaltleistung 2.300 WVA 10 AXTemperaturbereich -25 bis 55C
