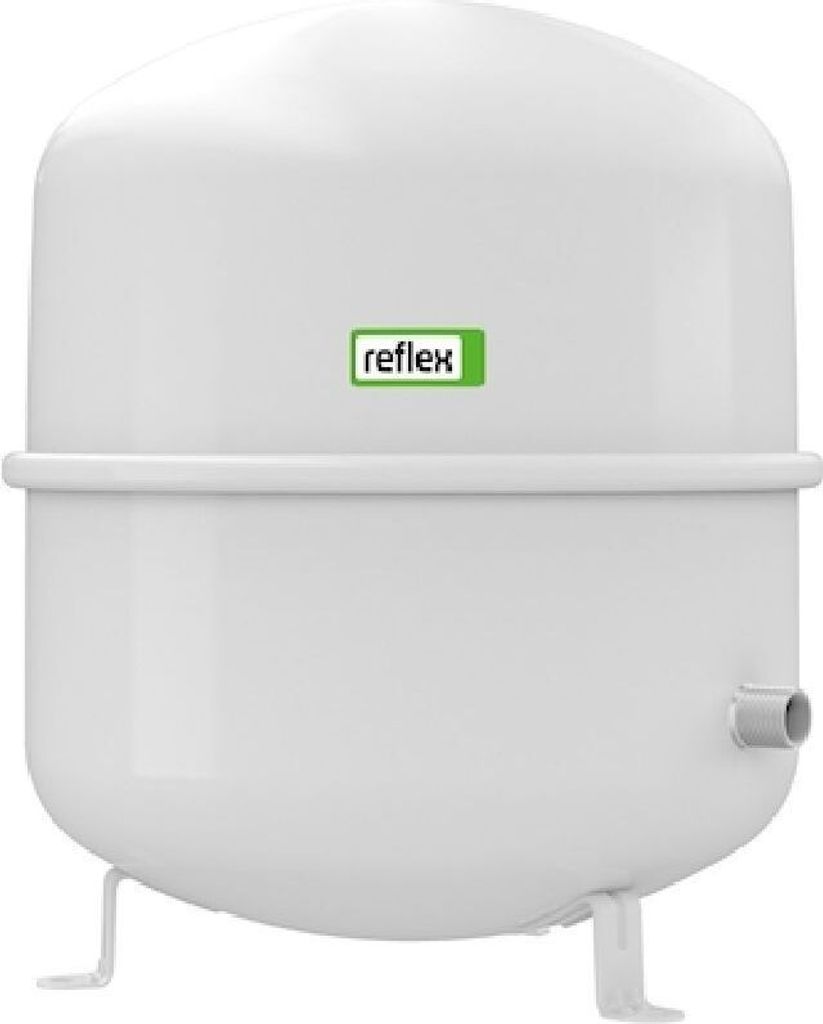

Reflex Membran-Druckausdehnungsgefäß 6 bar we Reflex N 50 Ltr Anschluss 3/4

Eigenschaften: für Heiz- und Kühlwassersysteme mit Gewindeanschluss. Membrane nach DIN 4807 T3, Zulassung gemäß Richtlinie über Druckgeräte 97/23/EG. Technische Daten: Typ: N 50 Nennvolumen: 50 Liter zul. Betriebstemperatur: 70 °C zul. Betriebsüberdruck: 6 bar Gasvordruck werksseitig: 1,5 bar Durchmesser: 441 mm Höhe: 495 mm Leergewicht: 12,5 kg Systemanschluss: G 3/4“ Höhe Systemanschluss: 175 mm Farbe: weiß RF-7209400

Membran-Druckausdehnungsgef fr geschlossene Heiz- und Khlwassersysteme. Gefe sind konstruiert und gefertigt nach DIN EN 13831. Zulassung gem Richtlinie fr Druckgerte 2014/68/EU. -Langlebige Epoxidharzbeschichtung tauschbare Halbmembran nach DIN EN 13831 35 Liter stehend Frostschutzmittelzusatz mindestens 25 bis 50 % Gewindeanschlssen zulssige Systemtemperatur 120 'C zulssige Betriebstemperatur 70 'C Hinweis: Keine Bewilligungspflicht gem Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).

Weitere technische Eigenschaften:
Druckstufe Flansch: sonstige
Geeignet fr Khlen: ja
Geeignet fr Zentralheizung: ja
Kippma: 657,00mm
Mediumtemperatur (Dauerbetrieb): -10,00 / 70,00Grad Celsius
Mit Fen: ja
Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
Platzierung vertikal: ja
Rohrauendurchmesser Ausdehnungsanschluss: 26,90mm
Werkstoff Membran/Balg: SBR
Max. Arbeitsdruck: 6,00bar
Max. Glykol-Mischung: 50,00%

Membran-Druckausdehnungsgefäß N, stehend, weiß
für geschlossene Heiz- und Kühlsysteme, mit Gewindeanschlüssen, für Frostschutzmittelzusatz mindestens 25 bis 50 %

Technische Daten:
- langlebige Epoxidharzbeschichtung
- nicht tauschbare Halbmembran nach DIN EN 13831
- max. Betriebstemperatur: 70 °C
- max. Systemtemperatur: 120 °C
- Gasvordruck werksseitig: 1,5 bar
- Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU

Membran·Druckausdehnungsgefäß für geschlossene Heiz· und Kühlwassersysteme. Gefäße sind konstruiert und gefertigt nach DIN EN 13831. Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU. ·Langlebige Epoxidharzbeschichtung ·Nicht tauschbare Halbmembran nach DIN EN 13831 ·Ab 35 Liter stehend ·Für Frostschutzmittelzusatz mindestens 25 bis 50 % ·Mit Gewindeanschlüssen ·Max. zulässige Systemtemperatur 120 'C ·Max. zulässige Betriebstemperatur 70 'C Hinweis: Keine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301·01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).

Reflex Membran Druckausdehnungsgefäß 6 bar 50 Liter weiß

• Hochwertiges Druckausdehnungsgefäß von Reflex
• Perfekt geeignet für den Einsatz in Heizungsanlagen
• Membran sorgt für eine optimale Trennung von Wasser und Druckluft
• Hochwertiges Material für eine lange Lebensdauer
• Einfache Montage und Inbetriebnahme
• Bietet eine zuverlässige Druckausdehnung bei Temperaturschwankungen
• Erfüllt alle relevanten Sicherheitsstandards
• Optimaler Schutz vor Überdruck in der Anlage
• Präzise Konstruktion für eine genaue Druckmessung
• Ideal für den Einsatz in privaten und gewerblichen Anwendungen
• Ermöglicht eine effiziente Arbeitsweise der Heizungsanlage
• Leicht ablesbares Manometer zur Kontrolle des Drucks
• Langlebiges und robustes Design
• Hervorragendes
• Ein unverzichtbares Zubehörteil für jede Heizungsanlage.

Produktdetails:

• Fassungsvermögen von 50 Litern
• Farbe: weiß
• Maximaler Betriebsdruck beträgt 6 bar
• für geschlossene Heiz- und Kühlwassersysteme
• Ausdehnungsanschluss: 3/4 Zoll
• langlebige Epoxidharzbeschichtung
• ab 35 Liter stehend
• für Frostschutzmittelzusatz mindestens 25 bis 50 %
• mit Gewindeanschlüssen
• max. zulässige Systemtemperatur 120'C
• zulässige Betriebstemperatur 70'C
• nicht tauschbare Halbmembran nach DIN EN 13831
• Gefäße sind gebaut nach DIN EN 13831
• Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU

Hinweis: Keine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3000 bar * Liter)

Lieferumfang:

• Reflex Membran Druckausdehnungsgefäß 6 bar 50 Liter weiß 7209400

Für die Beantwortung weiterer Fragen stehen Ihnen unsere Mitarbeiter gerne zur Verfügung. Nutzen Sie die kompetente über unsere Hotline +49 (0) 5141 59 34 480 oder nehmen Sie per WhatsApp Kontakt mit uns auf.

Bitte entnehmen Sie die notwendigen Warn- und Sicherheitshinweise aus den passenden Unterlagen im Bereich 'Dokumente'

für geschlossene Heiz- und Kühlsysteme, mit Gewindeanschlüssen, ab 35 Liter stehend, nicht tauschbare Halbmembran nach DIN EN 13831, zulässige Betriebstemperatur 70 °C, für Frostschutzmittelzusatz mindestens 25 bis 50 %, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, langlebige Epoxidharzbeschichtung, mit werkseitig druckbeaufschlagten Gasraum, max. zulässige Systemtemperatur 120 °C

Reflex Membran-Druckausdehnungsgefäß

• Für geschlossene Heiz- und Kühlsysteme
• Mit Gewindeanschlüssen
• Nicht tauschbare Halbmembran nach DIN EN 13831
• Für Frostschutzmittelzusatz mindestens 25 bis 50%
• Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU
• Langlebige Epoxidharzbeschichtung
• Mit werkseitig druckbeaufschlagten Gasraum
• Max. zul. Systemtemperatur 120 °C
• Max. zul. Betriebstemperatur: 70 °C
• Max. zul. Betriebsüberdruck: 3 bar
• Farbe: weiß

Technische Eigenschaften

• Typ N 18
• Nennvolumen 18 l
• Max. Nutzvolumen 9 l
• Max. zul. Systemtemperatur 120 °C
• Max. zul. Betriebstemperatur 70 °C
• Max. zul. Betriebsüberdruck 4 bar
• Gasvordruck werksseitig 1,5 bar
• Anschluss WBI R 3/4"
• Durchmesser 308 mm
• Max. Höhe 360 mm
• Kippmaß ca. 474 mm
• Gewicht 3,60 kg

für geschlossene Heiz- und Kühlwassersysteme · mit Gewindeanschlüssen · ab 35 l stehend · Membran nach DIN EN 13831 · zul. Betriebstemperatur 70 °C · für Frostschutzmittelzusatz bis 50 % · Zulassung gem. Richtlinie über Druckgeräte 97/23/EG · Vordruck 1,5 bar · m Weitere technische Eigenschaften: · Druckstufe Flansch sonstige· Enddruck 6,00· Inhalt 50,00l· Mit austauschbarer Membran Nein· Mit Füßen Ja· Nenndurchmesser Ausdehnungsanschluss 3/4 Zoll (20)· Platzierung horizontal Nein· Platzierung vertikal Ja· Rohraußendurchmesser Ausdehnungsanschlus 26,90mm· Max. Mediumtemperatur (Dauerbetrieb) 70,00

für geschlossene Heiz- und Kühlwassersysteme, mit Gewindeanschlüssen, ab 35 l stehend, Membran nach DIN EN 13831, zul. Betriebstemperatur 70 °C, für Frostschutzmittelzusatz bis 50 %, Zulassung gem. Richtlinie über Druckgeräte 97/23/EG, Vordruck 1,5 bar, max. 120 °C Technische Daten:

• Werksnummer: 7209400
• Produktkategorie: Ausdehnungsgefäss
• Anschl.: 175
• Anschluss: R 3/4"
• Ausführung: 50 l, (6 bar)
• bar: 6
• Durchmesser: 441 mm
• Höhe: 496 mm
• Typ: N 50, 6 bar
• Marke: REFLEX

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Werksnummer: 7209400
• Produktkategorie: Ausdehnungsgefäss
• Anschl.: 175
• Anschluss: R 3/4"
• Ausführung: 50 l, (6 bar)
• bar: 6
• Durchmesser: 441 mm
• Höhe: 496 mm
• Typ: N 50, 6 bar
• Marke: REFLEX

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
