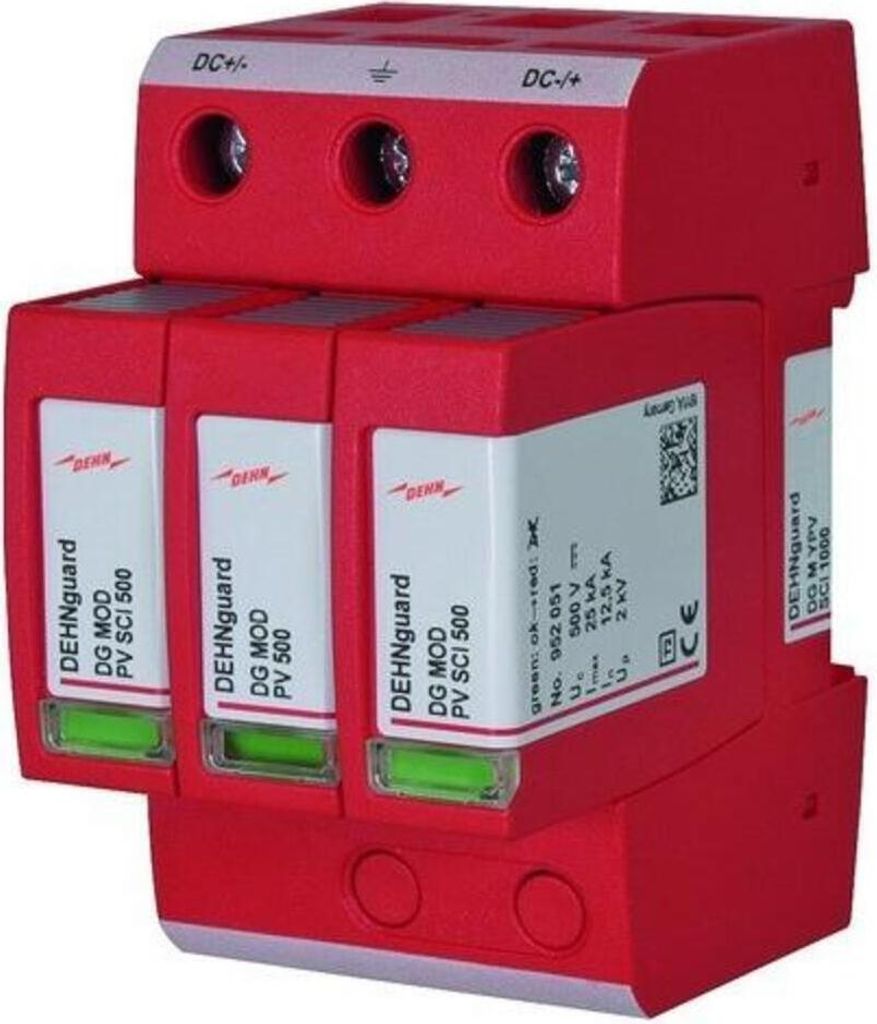

DEHN DEUTSCHLAND DEHN Überspannungs- DG M YPV SCI 1000 ableiter 952510

Eigenschaften - Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 50539-11 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen - Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul - Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen - Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen) Technische Daten:

• Netzform DC: Ja
• Anzahl der Leiter (ohne Erde): 2
• Nennableitstoßstrom (8/20): 12,5 kA
• Max. Ableitstoßstrom (8/20): 25 kA
• Max. PV-Spannung: 1000 V
• Schutzpegel: 4 kV
• Kurzschlussfestigkeit (Isccr): 10 kA
• Montageart: Hutschiene TH35
• Baugröße: 3 TE
• Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
• Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
• Mit Fernmeldekontakt: Nein
• Signalisierung am Gerät: optisch
• Prüfklasse Typ 2: Ja
• Schutzart (IP): IP20

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

DEHN ÜS-Ableiter DEHNguard DG M YPV SCI 1000

Hersteller:DEHN
Bezeichnung:ÜS-Ableiter DEHNguard
Typ:DG M YPV SCI 1000
Netzform DC:ja
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:nein
Netzform TT:nein
Netzform sonstige:nein
Anzahl der Leiter (ohne Erde):2
Nennableitstoßstrom (8/20):12,5 kA
Max. Ableitstoßstrom (8/20):25 kA
Max. PV-Spannung:1000 V
Schutzpegel:4 kV
Kurzschlussfestigkeit (Isccr):10 kA
Integrierter Kurzschlussschutz:nein
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:Hutschiene TH35
Baugröße:3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20

DEHN ÜS-Ableiter DEHNguard DG M YPV SCI 1000: weitere Details

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

Geliefert wird: DEHN ÜS-Ableiter DEHNguard DG M YPV SCI 1000, Verpackungseinheit: 1 Stk., EAN: 4013364126428

Überspannungsleiter für PV-Anlagen.
Eigenschaften:
- Mehrpoliger Photovoltaik-Ableiter bis 1200 V DC mit 3-stufiger
  DC-Schalteinrichtung
- Klassifikation Typ 2 nach EN61643-11, Einsetzbar gemäß IEC
  60364-7-712 - Errichten von Photovoltaik-Versorgungssystemen
- Kombinierte Abtrenn-  und Kurzschließvorrichtung
- Sichere elektrische Trennung im Schutzmodul verhindert Brandschäden
  infolge DC-Schaltlichtbögen
- Fehlerresistente Y-Schaltung mit 3 Hochleistungs-Varistoren vermeidet
  Schädigung des Überspannungsschutzes bei Isolationsfehlern im
  Generatorkreis
- Sicherer, lichtbogenfreier Schutzmodulwechsel durch integrierte
  Gleichstrom-Sicherung
- Basisteil mit gesteckten Schutzmodulen
- Schutzmodul-Kodierung
Technische Daten:
- Gesamtableitstoßstrom: 40 kA
- Schutzpegel: <= 4 kV
- Kurzschlussfestigkeit Iscwpv: 1000 A
- Überwachung: Thermo-Dynamik-Control
- Funktions- und anzeige
- Multifunktions-Anschlussklemmen für Leiter und Kammschienenanschluss

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). ÜS-Ableiter DEHNguard DG M YPV SCI 1000 Netzform DC, Anzahl der Leiter (ohne Erde) 2, Nennableitstoßstrom (8/20) 12,5kA, Kurzschlussfestigkeit (Isccr) 10kA, Max. Ableitstoßstrom (8/20) 25kA, Montageart Hutschiene TH35, Baugröße 3 TE, Max. PV-Spannung 1000V, Schutzpegel 4kV, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35mm², Max. Leiterquerschnitt flexibel (feindrähtig) 25mm², Signalisierung am Gerät optisch, Prüfklasse Typ 2, Schutzart (IP) IP20, Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 50539-11 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

UES-Ableiter DEHNguard DG M YPV SCI 1000 (952510)

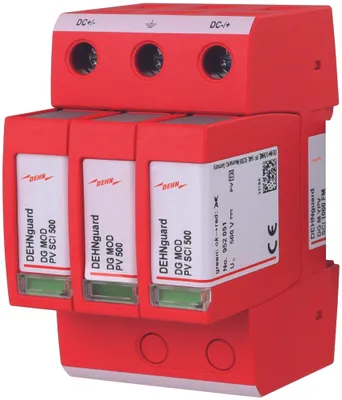

DEHNguard® M YPV SCI 1000 (FM) mehrpoliger, modularer Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen,verdrahtungsfertige, modulare Kompletteinheit für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip) , bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, sicherer, lichtbogenfreier Schutzmodulwechsel durch integrierte Gleichstrom-Sicherung, geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712, als FM-Variante mit Fernmeldekontakt für Überwachungseinrichtungen (potentialfreier Wechsler)

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 50539-11 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
