DEHN DG M TNS 275, Terminal, 230 - 400 V, 50 - 60 Hz, 20000 A, Rot, Thermoplast

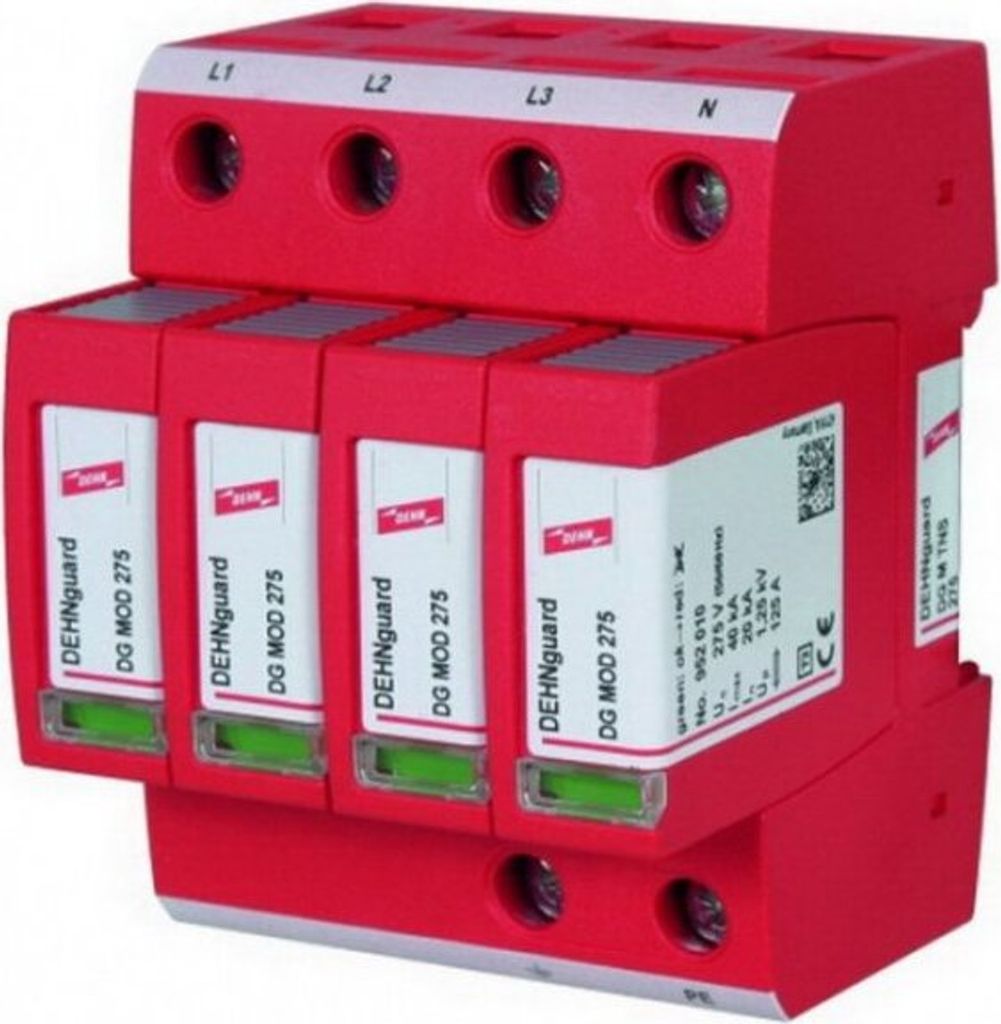

DEHN ÜS-Ableiter DEHNguard DG M TNS 275

Hersteller:DEHN
Bezeichnung:ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2
Typ:DG M TNS 275
Netzform DC:nein
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:ja
Netzform TT:nein
Netzform sonstige:nein
Anzahl der Leiter (ohne Erde):4
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):40 kA
Nennspannung AC:230 V
Höchste Dauerspannung AC:275 V
Schutzpegel:1,5 kV
Schutzpegel N-PE:1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A
Kurzschlussfestigkeit (Isccr):50 kA
Integrierter Kurzschlussschutz:nein
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:Hutschiene TH35
Baugröße:4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20

DEHN ÜS-Ableiter DEHNguard DG M TNS 275: weitere Details

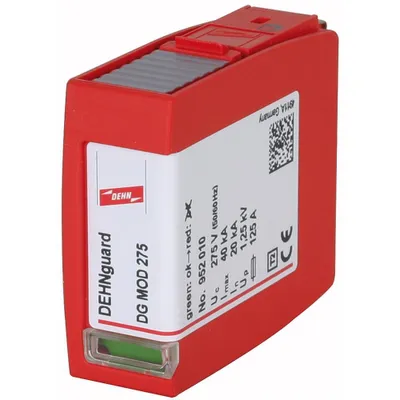

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.

Geliefert wird: DEHN ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2 DG M TNS 275, Verpackungseinheit: 1 Stk., EAN: 4013364108455



Pole: 4
CN: 85363030
Länge: 105
EAN: 4013364108455
Herstellerindex: 952400
Maximale Dauerbetriebsspannung Wechselstrom [V]: 275
Maximale Dauerbetriebsspannung DC [V]: 350
PKWiU: 27.12.23.0
Schutzpegel [kV]: 1,25
Querschnitt des angeschlossenen Leiters (flexibel, mehrdrähtig) [m]: 25
Querschnitt des starren Leiters (Einzeldraht, Litzenleiter) [mm²]: 35
Größe: 4 Module
Serie: DEHNguard
Montageart: 35 mm DIN-Schiene
Auslöseanzeige am Gerät: Optisch
Breite: 75
Typ 2: Ja
Netzwerkaufbau: TN-S
Gewicht: 0,4400
Höhe: 75
Mit Fernsignalisierungskontakt: Nein
Nennwechselspannung [V]: 230
Nennentladestrom - Spitzenwert (8/20) [kA]: 20

DEHN Überspannungsableiter DEHNguard M TNS 275 Ableiter

Produktnummer: 0775220200

DEHNguard Modular, Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen.

Produktdetails:

• Ansprechzeit: <25 ns
• Hohes Ableitvermögen
• Hohe Gerätesicherheit
• SPD nach EN61643-11
• VDE; UL; KEMA
• Funktions-/anzeige
• Montage auf Hutschiene, 4TE
• Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
• Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
• Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
• Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
• Vibrations- und schockgeprüft nach EN 60068-2
• Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
• Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
• Herstellerinformationen: SLS ELEKTRO GMBH | Taubesgarten 23 | 55234 Bechtolsheim, DEUTSCHLAND | : info@sls-elektro.de | Herstellernr. 77110-952400

Modularer Überspannungs-Ableiter für TN-S-Systeme (4+0-Schaltung).

Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
Vibrations- und schockgeprüft nach EN 60068-2

AC-Steckertypen:

Terminal

Nominale Eingang Spannung:

230 - 400 V

AC Eingangsfrequenz:

50 - 60 Hz

Spitzenstrom-Normales Modus:

20000 A

Drahtlos:

Ja

Produktfarbe:

Rot

Material:

Thermoplast

Reaktionszeit:

0,000025 ms

Gewicht:

414 g

Breite:

72 mm

Tiefe:

73 mm

Höhe:

90 mm

Betriebstemperatur:

-40 - 80 °C

:

Anzahl enthaltener Produkte:

1 Stück(e)

Merkmale

• anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
• hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
• hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control
• modularer Überspannungs-Ableiter für TN-S-Systeme

Technische Daten

Schutzklasse: Typ 2/Class II
Nennspannung: 230/400 V/AC
höchste Dauerspannung: 275 V/AC
Nennableitstoßstrom: 20 kA (8/20 µs)
Ableitstoßstrom max.: 40 kA (8/20 µs)
Ansprechzeit: <=25 ns
Anzahl Ports: 1
Leiterquerschnitt feindrähtig: 1,5-25 mm²
Leiterquerschnitt mehrdrähtig: 1,5-35 mm²
Gehäusematerial: Thermoplast, Farbe rot, UL 94 V-0
Einsatzbereich: Innenraum
Schutzart: IP20
Zulassung: KEMA, VDE, UL

---

Art.-Nummer: DEH952400

EAN: 4013364108455

• Klemme 230 - 400 V
• 20000 A
• Thermoplastisch Rot

DEHNguard modular DG M TNS ... : Mehrpoliger, modularer Überspannungs-Ableiter für TN-S-Systeme

Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
n.a.

Überspannungsableiter.
Technische Daten:
- Nennspannung 230/400 V
- DG M TNS 275
- Höchste Dauerspannung 275 V AC
- Nennableitstoßstrom 20 kA
- 4-poliger Überspannungs-Ableiter, Typ 2 nach EN 61643-11
- Hochleistungsfähige Varistor-Technologie
- Basisteil mit gesteckten Schutzmodulen
- mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier
  Wechsler)
- Einfacher, werkzeugloser Schutzmodul-Wechsel durch
  Modulverriegelungssystem mit Modulentriegelungstaste

Beschreibung Modularer Überspannungs-Ableiter für TN-S-Systeme Die modularen Überspannungs-Ableiter DEHNguard M ... im funktionalen Red/Line-Familiendesign setzen in puncto Sicherheit und Komfort neue Maßstäbe. Die bewährte Schutzbeschaltung mit leistungsfähigen Zinkoxidvaristoren in Kombination mit der zweifach wirkenden Überwachungseinrichtung Thermo-Dynamik-Control ist ein Markenzeichen der DEHNguard-Technologie. Dass sowohl der sichere Überspannungsschutz als auch die Gerätesicherheit im modularen DEHNguard im Mittelpunkt stehen, zeigt eine Vielzahl von Gerätemerkmalen. Die anwendungsorientierte Produktbezeichnung, die die richtige Auswahl der Geräte deutlich vereinfacht, ist ebenso ein Ausdruck der hohen Sicherheitsanforderungen wie die Anwendung der für Überspannungs-Schutzgeräte einzigartigen Modul-Verriegelung. Diese fixiert die Schutzmodule fest im Gerätebasisteil. Weder Erschütterungen durch Transport, noch die enormen Stromkräfte während eines Ableitvorgangs führen zum Lockern der Schutzmodule. Und dennoch kann im Bedarfsfall der Schutzmodulwechsel einfach und ohne Hilfswerkzeug vorgenommen werden. Hierfür sorgt die komfortable Modul-Entriegelungstaste der Schutzmodule. Um beim Modulwechsel eine Fehlbestückung durch den Installateur oder Anwender zu vermeiden, ist jeder Schutzpfad der mehrpoligen Ableiter und jedes Schutzmodul mit einer mechanischen Kodierung ausgestattet. Technische Daten: Ableitstrom: 20 kA Ansprechzeit: = 25 ns Ausführung: 4 polig TN-S System Betriebstemperaturbereich: - 40 bis 80 °C Herst.-Teilenr.: 952400 Berührungsschutz: Nein Nennspannung: 230 / 400 V Produktabmessung, Breite: 72 mm Produktabmessung, Länge: 90 mm Schutzart: IP20

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2 DG M TNS 275 Netzform TN-S, Anzahl der Leiter (ohne Erde) 4, Nennableitstoßstrom (8/20) 20kA, Nennspannung AC 230V, Kurzschlussfestigkeit (Isccr) 50kA, Höchste Dauerspannung AC 275V, Max. Ableitstoßstrom (8/20) 40kA, Montageart Hutschiene TH35, Baugröße 4 TE, Schutzpegel 1,5kV, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35mm², Max. Leiterquerschnitt flexibel (feindrähtig) 25mm², Schutzpegel N-PE 1,5kV, Signalisierung am Gerät optisch, Prüfklasse Typ 2, Schutzart (IP) IP20, Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher.

DEHN 952400Überspannungsableiter guard DG M TNS 275 - Überspannungsschutz

Betriebsanleitung AC DEHNguard M TNS 275, 4P Typ II

DEHNguard® M TNS, komplette, 4-polige Schaltung für TN-S-Systeme mit 230/400 V / 50 Hz - Nennspannung, mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen, hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher

DEHN Überspannungsschutz C 20kA 952400 Komplettes, anschlussfertiges Gerät, bestehend aus der Basis und austauschbaren Schutzelementen. Hohe Stoßfestigkeit durch den Einsatz von Zinkoxidvaristoren / Funkenstrecken. Hohe Zuverlässigkeit dank der Thermo Dynamic Control-Steuerungseinheit. Technische Daten: - Typ: DG M TNS 275 - Nennspannung AC Un: 230/400 V - Maximale kontinuierliche AC-Betriebsspannung Uc: 275 V - Nennableitstoßstrom (8/20) In: 20 kA - Maximaler Ableitstoßstrom (8/20) Imax: 40 kA - Spannungsschutzniveau Up: ≤ 1,25 kV - Zulässige Kurzschlussfestigkeit bei maximaler Sicherung: 50 kAeff - Überspannung (TOV) Ut: 335 V / 5 Sekunden - Temperaturbereich Tu: -40°C...+80°C - Betriebsanzeige / Fehleranzeige: grün / rot - Leiterquerschnitt (min.): 1,5 mm2 Draht / Litze - Leiterquerschnitt (max.): 35 mm2 mehrdrähtig / 25 mm2 Litze / 35 mm2 - Montage: Hutschiene 35 mm gemäß EN 60715 - Schutzart: IP 20 - Montagebreite: 4 Module, DIN 43880

Dieser Überspannungsableiter von Dehn mit der Bezeichnung DEHNguard M Typ 2 nach EN 61643-11 ist mehrpolig 4-polig. Es handelt sich hier um eine anschlussfertige Kompletteinheit bestehend aus einem Basisteil und gesteckten Schutzmodulen. Eine hohe Gerätesicherheit dieses Überspannungs-Ableiters ist durch eine Ableiterüberwachung mit Thermo-Dynamik-Control gegeben. Der Überspannungsableiter dient zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen und zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher. Der DEHNguard M Typ 2 gehöhrt zur DeREDLine-Produktfamilie . Die einzelnen Schutzmodule können einfach und ohne Werkzeug duchein Modulentrieglungssystemgewechselt werden. Der Dehn Überspannungsableiter wird auf einer Hutschiene montiert hat eine Nennspannung von AC 400 V eine maximale Dauerspannung von AC 275 V und einen Schutzpegel 125 kV.
