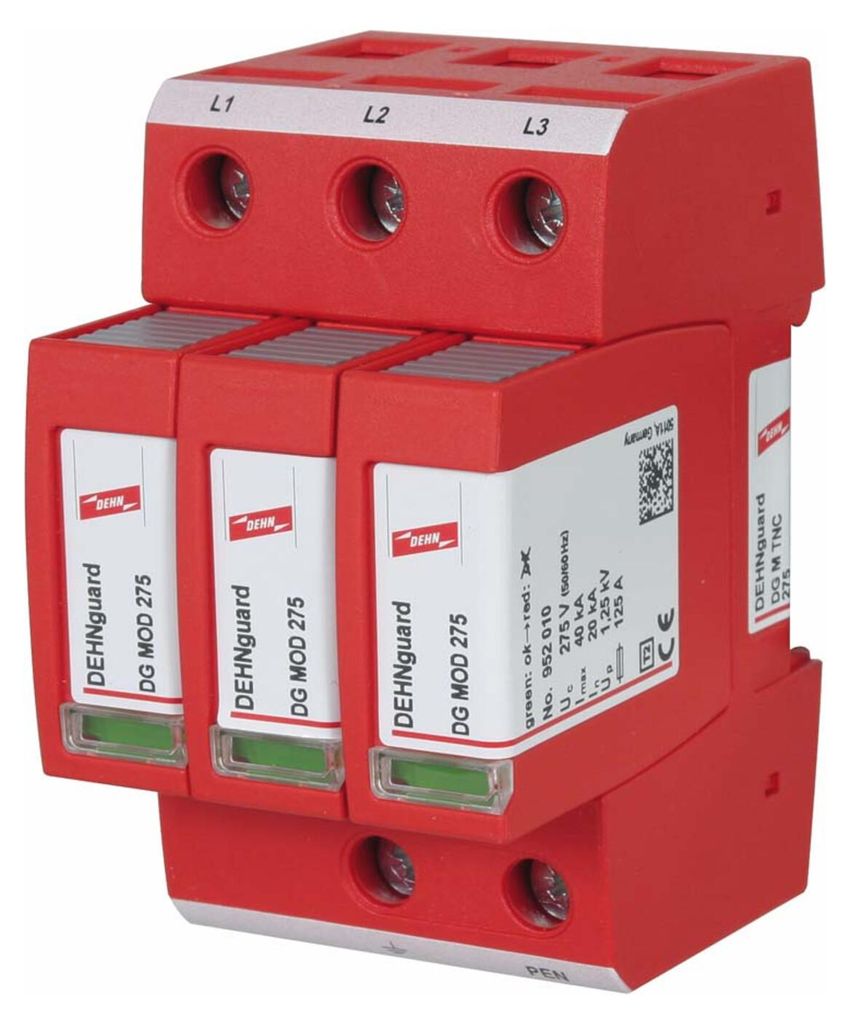

DEHN Überspannungs-Ableiter 952300 Mod. 95230 Dehnguard DG M TNC 275
58,65 €
Kostenloser Versand
Kostenlose Rückgabe – 14 Tage
3 zinsfreie Teilzahlungen mit
Alle Preise inkl. MwSt. /
Informationen zur Produktsicherheit:



Gesetzlicher Referenzpreis auf Kaufland.de (ohne Versandkosten)
















Mehr zum Produkt
Produktbeschreibung & Produktdaten
Beschreibung
Modularer Überspannungs-Ableiter für TN-C-Systeme Die modularen Überspannungs-Ableiter DEHNguard M ... im funktionalen Red/Line-Familiendesign setzen in puncto Sicherheit und Komfort neue Maßstäbe. Die bewährte Schutzbeschaltung mit leistungsfähigen Zinkoxidvaristoren in Kombination mit der zweifach wirkenden Überwachungseinrichtung Thermo-Dynamik-Control ist ein Markenzeichen der DEHNguard-Technologie. Dass sowohl der sichere Überspannungsschutz als auch die Gerätesicherheit im modularen DEHNguard im Mittelpunkt stehen, zeigt eine Vielzahl von Gerätemerkmalen. Die anwendungsorientierte Produktbezeichnung, die die richtige Auswahl der Geräte deutlich vereinfacht, ist ebenso ein Ausdruck der hohen Sicherheitsanforderungen wie die Anwendung der für Überspannungs-Schutzgeräte einzigartigen Modul-Verriegelung. Diese fixiert die Schutzmodule fest im Gerätebasisteil. Weder Erschütterungen durch Transport, noch die enormen Stromkräfte während eines Ableitvorgangs führen zum Lockern der Schutzmodule. Und dennoch kann im Bedarfsfall der Schutzmodulwechsel einfach und ohne Hilfswerkzeug vorgenommen werden. Hierfür sorgt die komfortable Modul-Entriegelungstaste der Schutzmodule. Um beim Modulwechsel eine Fehlbestückung durch den Installateur oder Anwender zu vermeiden, ist jeder Schutzpfad der mehrpoligen Ableiter und jedes Schutzmodul mit einer mechanischen Kodierung ausgestattet.
Technische Daten:
| Ableitstrom | 20 kA |
| Ansprechzeit | = 100 ns |
| Ausführung | 3 polig TN-C System |
| Betriebstemperaturbereich | - 40 bis 80 °C |
| Herst.-Teilenr. | 952300 |
| Berührungsschutz | Nein |
| Nennspannung | 230 / 400 V |
| Produktabmessung, Breite | 54 mm |
| Produktabmessung, Länge | 90 mm |
| Schutzart | IP20 |
DEHN ÜS-Ableiter DEHNguard DG M TNC 275 Hersteller :DEHN Bezeichnung :ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2 Typ :DG M TNC 275
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | nein |
| Netzform TN-C | ja |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Netzform sonstige | nein |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 230 V |
| Höchste Dauerspannung AC | 275 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel L-N | 1,25 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Integrierter Kurzschlussschutz | nein |
| Integrierte Vorsicherung | nein |
| Leckstromfrei | nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
DEHN ÜS-Ableiter DEHNguard DG M TNC 275: weitere Details Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher. Geliefert wird: DEHN ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2 DG M TNC 275, Verpackungseinheit: 1 Stk., EAN: 4013364108431 DEHN Überspannungs-Ableiter 952300 Mod. 95230 guard DG M TNC 275 - Überspannungsschutz DEHNguard modular DG M TNC ... : Mehrpoliger, modularer Überspannungs-Ableiter für TN-C-Systeme
Technische Details:
| Name | Wert |
| Type | 952 300 |
| Hersteller Artikelnummer | 952300 |
| Netzform TN-C | ja |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 20 Kilo-Ampere |
| Nennspannung AC | 230 V |
| Kurzschlussfestigkeit (Isccr) | 50 Kilo-Ampere |
| Höchste Dauerspannung AC | 275 V |
| Max. Ableitstoßstrom (8/20) | 40 Kilo-Ampere |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Schutzpegel | 1,5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Schutzpegel L-N | 1,25 kV |
| Mit Fernmeldekontakt | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
| Ausführung der Pole | 3 |
| Netzform TN-C | DEHNguard® M TNC modularkomplette, 3-polige Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz - Nennspannung, mehrpoliger, modularer Überspannungs-Ableiter im funktionalen Ableiterdesign, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher, Ableiter Typ 2 nach EN 61643-11, anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen, energetisch koordiniert innerhalb der Red/Line-Produktfamilie, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Geräte-Sicherheit durch Ableiterüberwachung Thermo-Dynamik-Control, Multifunktions-Anschlussklemmen für Leiter und Kammschienenanschluss, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich |
Der dreipolige AC Überspannungsableiter DEHNguard M Typ 2 gemäß EN 61643-11 ist für den effizienten Schutz von Niederspannungs-Verbraucheranlagen konzipiert. Dieses modulare System besteht aus einem robusten Basisteil und gesteckten Schutzmodulen, was eine einfache Wartung ermöglicht. Der Ableiter eignet sich optimal für den Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B–1 und höheren Ebenen, um Überspannungen zuverlässig abzuleiten.
- Typ 2 Überspannungsschutz nach EN 61643-11
- 3-polige AC Ausführung
- Modularer Aufbau mit Basisteil und gesteckten Schutzmodulen
- Integrierte Ableiterüberwachung durch Thermo-Dynamik-Control
- Zum Einsatz an den Schnittstellen 0B–1 des Blitz-Schutzzonen-Konzepts
Details:
- Herstellernummer: 952300
- Herstelltypnummer: DG M TNC 275
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher. Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).
ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2 DG M TNC 275 Netzform TN-C, Anzahl der Leiter (ohne Erde) 3, Nennableitstoßstrom (8/20) 20kA, Nennspannung AC 230V, Kurzschlussfestigkeit (Isccr) 50kA, Höchste Dauerspannung AC 275V, Max. Ableitstoßstrom (8/20) 40kA, Montageart Hutschiene TH35, Baugröße 3 TE, Schutzpegel 1,5kV, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35mm², Max. Leiterquerschnitt flexibel (feindrähtig) 25mm², Schutzpegel L-N 1,25kV, Signalisierung am Gerät optisch, Prüfklasse Typ 2, Schutzart (IP) IP20, Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher.
- Hersteller
- Gewicht
- 0.355 kg
- Stückzahl
- 50
- EAN
- 4013364108431
- Herstellernummer
- 952300
- Hersteller
- Gewicht
- 0.355 kg
- Stückzahl
- 50
- EAN
- 4013364108431
- Herstellernummer
- 952300
