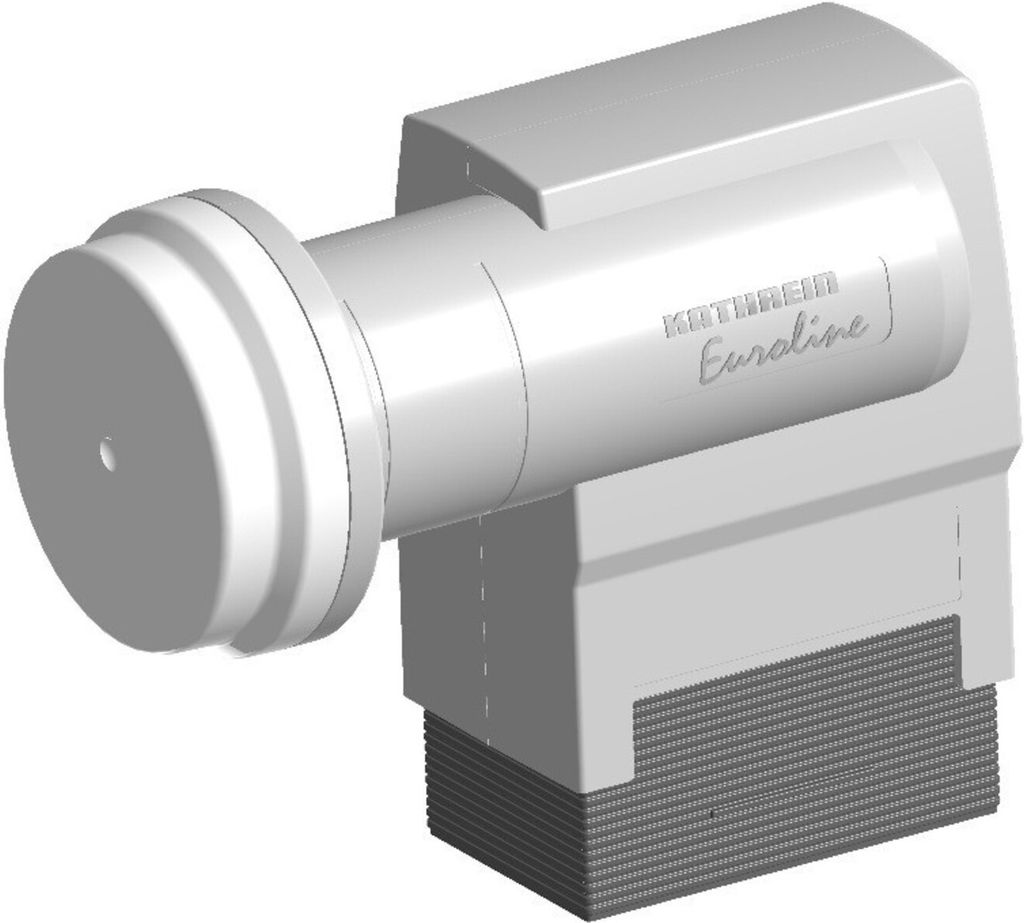

Kathrein KEL 422 Twin LNB 2 Ausgänge für 2 Teilnehmer 20110028

Die Kathrein-Euroline-Universal-Speisesysteme wie das Twin LNB KEL 422 eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme, Sie sind zum Empfang von Satelliten im Ku-Band bestimmt wie z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc. Artikelmerkmale

• Universal-Twin-LNB
• HDTV-/DVB-S2-kompatibel
• Anschluss für bis zu zwei Sat-Receiver
• Typ KEL 422
• Eingangsfrequenz GHz 10,7-11,7/11,7-12,75
• Oszillatorfrequenz (L.O.) GHz 9,75/10,6
• Ausgangsfrequenz 950-1950/1100-2150 MHz
• Verstärkung 58 dB
• Ausgang 2x F-Connector
• Versorgungsspannung 11,5-14V (vert.)/ 16-19V (horiz.)
• Typ. Stromaufnahme 125 mA
• Steuersignale 0 kHz (Low-Band)/ 22 kHz (High-Band)
• Abmessung Feed-Aufnahme 40 mm
• Abmessungen mit Kappe 131 x 63 x 108 mm

Kathrein Twin-LNB Euroline 20110028

Die Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme, zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc., Universal-Twin-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von zwei Sat-Receivern oder einem Twin-Receiver

Merkmale:

• Ausführung=Twin LNB
• Farbe=sonstige
• Mit Schutzgehäuse=ja
• Multischalter integriert=ja
• Anzahl der Ausgänge=2
• Aufnahme=40 mm

Kathrein Twin-LNB Euroline KEL 422

Hersteller:Kathrein
Bezeichnung:Twin-LNB Euroline 10,70-12,75GHz
Typ:KEL 422
Ausführung:Twin LNB
Farbe:grau
Mit Schutzgehäuse:ja
Multischalter integriert:ja
Anzahl der Ausgänge:2
Terrestrische Einspeisung:nein
Aufnahme:40 mm

Kathrein Twin-LNB Euroline KEL 422: weitere Details

Universal-Twin-LNB, 10,70-12,75 GHz, 2 Ausgaenge schaltbar 14-18 V, 0-22 kHz, Stromaufnahme typ.. 125 mA

Geliefert wird: Kathrein Twin-LNB Euroline 10,70-12,75GHz KEL 422, Verpackungseinheit: 1 Stk., EAN: 4021121534805

Art

Twin-LNB



Befestigung

Feed-Durchmesser 40mm



Netto-Artikelmaße

Gewicht: 0.416 kg

Input frequenz-range:

10,7 - 12,75 GHz

Ausgangsfrequenz:

950 - 2150 MHz

Oscillator Frequenz:

9.75/10.6 GHz

Verstärkung:

58 dB

Anzahl RF Anschlüsse:

2

RF Verbindungstyp:

F

Energieverbrauch:

125 mA

Feedhorn Durchmesser:

4 cm

Breite:

131 mm

Tiefe:

108 mm

Höhe:

63 mm

Produktfarbe:

Weiß

Paketgewicht:

340 g

KEL 422: Universal-Twin-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von zwei Sat-Receivern oder einem Twin-Receiver

Technische Daten:

• Eingangsfrequenz GHz: 10,7-11,7/11,7-12,75
• Oszillatorfrequenz (L.O.) GHz: 9,75/10,6
• Ausgangsfrequenz MHz: 950-1950/1100-2150
• Verstärkung dB: 58
• Ausgang: 2 x F-Connector
• Versorgungsspannung V: 11,5-14 (vert.)/16-19 (horiz.)
• Typ. Stromaufnahme mA: 125
• Steuersignale kHz: 0 (Low-Band)/22 (High-Band)
• Abmessung Feed-Aufnahme (Ø) 131 x 63 x 108
• Verpackungs-Einheit/Gewicht St./kg: 1 (10)/0,34

Produkttyp

Twin

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Twin-LNB Euroline 10,70-12,75GHz KEL 422 Ausführung Twin LNB, Farbe sonstige, Mit Schutzgehäuse, Multischalter integriert, Anzahl der Ausgänge 2, Aufnahme 40 mm, Die Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme, zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc., Universal-Twin-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von zwei Sat-Receivern oder einem Twin-Receiver

Kurzinfo: KATHREIN Euroline KEL 422 - Satellitenantennen-Umwandler - HDTV - Twin-LNB Gruppe Antennen Hersteller KATHREIN-Werke Hersteller Art. Nr. 20110028 Modell Euroline KEL 422 EAN/UPC 4021121534805 Produktbeschreibung: KATHREIN Euroline KEL 422 - Satellitenantennen-Umwandler Gerätetyp Satellitenantennen-Umwandler Bestimmt für HDTV Abmessungen (Breite x Tiefe x Höhe) 13.1 cm x 6.3 cm x 10.8 cm Gewicht 340 g Kompatibilität DVB-S2 Frequenzbereich 950 - 1950 MHz, 1100 - 2150 MHz, 10.7 - 11.7 GHz, 11.7 - 12.75 GHz Umformerart Twin-LNB Ausführliche Details Allgemein Produkttyp Satellitenantennen-Umwandler Bestimmt für HDTV Breite 13.1 cm Tiefe 6.3 cm Höhe 10.8 cm Gewicht 340 g Antenne Kompatibilität DVB-S2 Frequenzbereich 950 - 1950 MHz, 1100 - 2150 MHz, 10.7 - 11.7 GHz, 11.7 - 12.75 GHz Umformerart Twin-LNB Geleisteter Anschluss Art 2 x Antennenausgang - F-Stecker

KEL 422 Universal-Twin-LNBUniversal-Twin-LNB, 10,70-12,75 GHz,2 Ausgänge schaltbar (14/18 V, 0/22 kHz) ,Stromaufnahme: typ. 125 mAVerstärkung 58 dB

Kathrein KEL 422 Twin LNB, 20110028 Universal-Quad-LNB; 10,70-12,75 GHz; 4 Ausgänge schaltbar (14/18 V, 0/22 kHz);Stromaufnahme: typ. 125 mA
