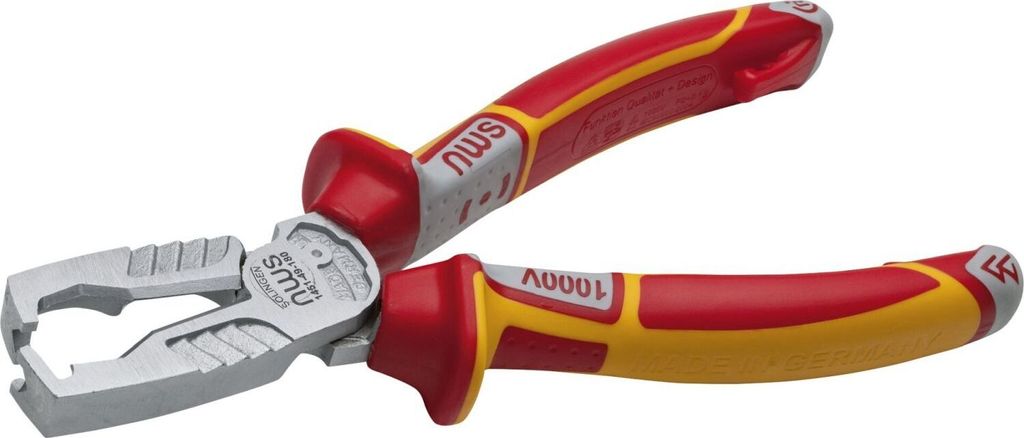

NWS 1451-49-VDE-180 Abisolierzange

Ausführung 49 VDE:
- Die Zangen, Messer und Schraubenschlüssel der Serie 49 VDE werden regelmäßig vom VDE, dem Verband der Elektrotechnik, Elektronik und Informationstechnik e. V. Um ein ermüdungsfreies, konzentriertes Arbeiten über längere Zeit zu ermöglichen, sind die Griffe einerseits durch die SoftGripp-Hüllen rutschfest und sicher und liegen andererseits durch die ergonomisch geformten Weichzonen gut in der Hand . Die Zangen, Messer & Schlüssel selbst sind gesenkgeschmiedeter Werkzeugstahl, Spezial-Werkzeugstahl oder Chrom-Vanadium-Stahl und ölgehärtet. Die Schneiden all dieser Schneidwerkzeuge sind induktiv gehärtet, um den Anforderungen der Profis in Industrie und Handwerk gerecht zu werden.

Sicher ist sicher:
- Elektriker vertrauen täglich auf ihre Werkzeuge. Strom ist immer eine potenzielle Gefahr. Ob beim Zuschneiden von Kabeln, beim Montieren von Steckdosen oder beim Konfigurieren von Schaltschränken – sie brauchen Werkzeuge, auf die sie sich bedingungslos verlassen können. Wenn ein Elektriker einen Satz VDE-Werkzeuge von NWS in die Hand nimmt, handelt es sich um streng swerkzeuge für den praktischen Einsatz im Elektrobereich. Denn darum geht es bei professionellem Arbeiten, Gesundheit & Sicherheit.

SoftGripp mit Systembuchse:
- Bei der Entwicklung unserer Griffhüllen standen Funktionalität, Sicherheit und Umweltverträglichkeit im Vordergrund. Die SoftGripp-Hülsen bieten dank der 3-Komponenten-Textur festen, aber komfortablen Halt beim Arbeiten. Durch die passgenaue Formgebung der Griffe und die Kombination verschiedener, umweltverträglicher Materialien liegt das Werkzeug besser in der Hand. Der ergonomisch geformte SoftGripp mit seinem Mehrzonen-Griffstrukturmix und der optionale federbelastete Öffnungsmechanismus sorgen für ermüdungsfreies Arbeiten.

Der einfach am SystemSocket zu befestigende SystemClip stellt eine schnelle und sichere Verbindung zwischen Werkzeug und Gurt her und verfügt über eine integrierte Tasche zur Aufbewahrung der Öffnerfeder.

Sicherheitsprüfverfahren nach IEC 60900:
- Sicht- und Maßkontrolle: Einzelkontrolle der Beschriftung auf dem Basiswerkzeug sowie auf der Isolierung.
- Widerstandsprüfung unter Hitze- und Kältebedingungen: sowohl bei normalen Umgebungstemperaturen (23° C) als auch bei niedrigen Temperaturen (-25° C) an drei verschiedenen Stellen leicht zu verletzen.
- Einzelspannungsprüfung: Überprüfung der elektrischen Isolationseigenschaften durch Anlegen einer 10 KV Spannung in einem Wasserbad für drei Minuten und Messen der Ablenkelektrizität.
- Druckprüfung - Durchstichprüfung: Aufbewahrung der Werkzeuge in einer Wärmebox für 2 Stunden bei einer Temperatur von 70° C, Anlegen einer Spannung von 5 KV für drei Minuten und Anlegen einer Kraft von 20 N an der Isolierung.
- Überprüfung der Haftkraft der Isolierung: Aufbewahrung der Werkzeuge in einer Wärmebox für 168 h bei einer Temperatur von 70° C, wobei eine Kraft von 500 N für drei Minuten auf den Bereich zwischen dem leitenden Teil und der Isolierung ausgeübt wird.
- Prüfung der Brandgefahr: Aufflammen der Isolierung für 10 Sekunden.


Merkmale:

- Zum Schneiden von harten und weichen Drähten
- Mit Abisolierfunktion für alle gängigen Kabel von Ø 8 mm bis Ø 13 mm
- Zum exakten, schnellen und sicheren Abisolieren aller gängigen Rundkabel
- Schneiden induktiv gehärtet
- Präzise Schneide für feinste Drähte
- Mit V-förmiger Schneide für Drähte und Litzen bis max. mit Ø 5 mm oder 10 mm² Leiterquerschnitt
- Kraftübertragung mit optimaler Hebelwirkung für leichtes und ermüdungsfreies Arbeiten
- Griffe mit ergonomisch geformten SoftGripp Mehrkomponenten-Sicherheitshüllen nach DIN EN/IEC 60900
- SoftGripp-Griffe mit SystemSocket zur Aufnahme von optional erhältlichem Zubehör, zB dem einfach zu befestigenden SystemClip zur Absturzsicherung
- Aus Spezial-Werkzeugstahl, geschmiedet, ölgehärtet


Spezifikationen:

- Länge mm: 180
- Länge in: 7
- Weicher Draht (220 N/mm²) Kupfer, Aluminium, Kunststoff - Schneidleistung - Ø mm: 6
- Hartdraht (1800 N/mm²) Drahtseilfaser, Stahlseil - Schneidleistung - Ø mm: 2
- Kabel - Al + Cu mehrdrähtige Leiter ein- und mehrdrähtig - Schneidleistung - Ø mm: 11
- Abisolierleistung - Ø mm: 0,5 - 5
- Abisolierkapazitäten - mm²: 0,5 - 10
- Schneidkantenhärte - HRC: 61 - 63
- Verpackungseinheit: 6

NWS Multifunktionale Abisolierzange MultiCutter VDE

Eigenschaften:

• Für das Schneiden von weichen und harten Kabeln
• Abisolierfunktion für alle üblichen Kabel von Ø 8 mm bis Ø 13 mm
• V-förmige Schneide für Drähte und Litzen bis zu max. Ø 5 mm oder 10 mm² Leiterquerschnitt
• Zum genauen, schnellen und sicheren Abisolieren von allen gängigen Rundkabeln
• ölgehärteter und geschmiedeter Spezial-Werkzeugstahl
• Schnittkanten sind zusätzlich induktiv gehärtet
• Auch feinste Drähte können präzise geschnitten werden
• Ergonomisch geformte Griffe
• Ideale Hebelübersetzung
• Ermüdungsarmes und einfaches Arbeiten
• Soft-Grip-Griffe
• Weicher Draht (220 N/mm²) Kupfer, Aluminium, Kunststoff - Schneidkapazität Ø: 6 mm
• Harter Draht (1800 N/mm²) Drahtseilfaser, Stahldraht - Schneidkapazität Ø: 2 mm
• Kabel - Al + Cu Mehrleiter ein- und mehrdrahtig - Schneidkapazität: Ø 11 mm
• Abisolierbereich Ø: 0,5 - 5 mm
• Abisolierbereich mm²: 0,5 - 10
• Schneidenhärte: HRC 61 - 63
• Länge: 180 mm
• Gewicht: 235 g
