Fischer 46704, Mauerziegel, Beton, Mauerwerk, Kunststoff, 2 cm, 200 mm, 2 cm, 21 cm

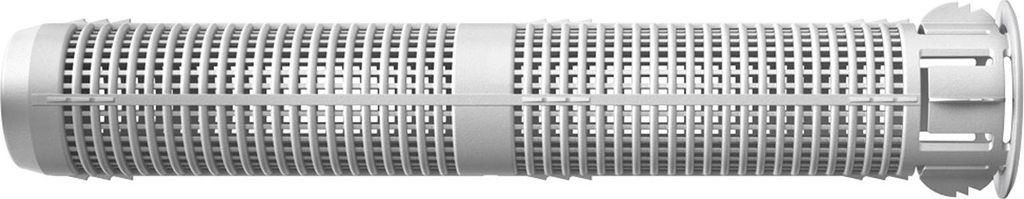

Die fischer Injektions-Ankerhülse FIS H K Kunststoff ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Lochstein-Mauerwerk. Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit Injektionsmörtel verfüllt. Beim Setzen der Ankerstange oder des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Mit der Injektions-Ankerhülse können auch nicht tragende Schichten überbrückt werden.

Top Features


-Ankerhülse ermöglicht optimalen Formschluss in Lochstein
-Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern

-Widerhaken: kein Herausfallen bei Überkopfmontage
-ETA-Zulassung




Ø Siebhülse	Passend für Gewindestangen
12 mm	M6 bis M8
16 mm	M8 bis M10
20 mm	M12 bis M16

Baustoffe
Zugelassen für:

-Hochlochziegel
- Hohlblock aus Leichtbeton
- Hohlblock aus Beton
- Kalksand-Lochstein
- Kalksand-Vollstein
- Vollziegel

Auch geeignet für:

-Bimsholstegdielen
- Hohlkörperdecken und andere Lochsteine
- Vollbims und andere Vollbaustoffe

Vorteile:

- Die Gitterstruktur der Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V, FIS V HIGH SPEED und Montagemörtel sorgt für
  sparsamen Mörtelverbrauch bei optimalem Formschluss.
- Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
- Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
- Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.

Anwendungen:

- Markisen
- Vordächer
- Tore
- Handgriffe
- Konsolen
- Rohrleitungen
- Sanitärgegenstände
- Gitter
- Satellitenantennen
- Sonnenschutz

Funktionsweise:

- Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V, FIS V HIGH SPEED oder Montagemörtel möglich.
- Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
- Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.
- Beim Setzen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an.
  Die Last wird über Formschluss abgetragen.

Montageanleitung:
