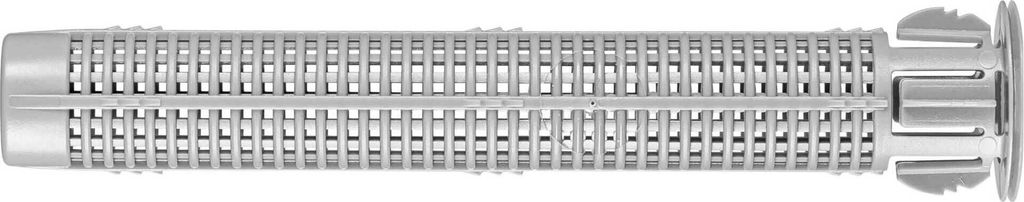

Die fischer Injektions-Ankerhülse FIS H K Kunststoff ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Lochstein-Mauerwerk. Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit Injektionsmörtel verfüllt. Beim Setzen der Ankerstange oder des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Mit der Injektions-Ankerhülse können auch nicht tragende Schichten überbrückt werden.
Top Features
-Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
-Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern.
-Widerhaken: kein Herausfallen bei Überkopfmontage.
-ETA-Zulassung.
Ø SiebhülsePassend für Gewindestangen12 mmM6 bis M816 mmM8 bis M1020 mmM12 bis M16
Baustoffe
Zugelassen für:
-Hochlochziegel
- Hohlblock aus Leichtbeton
- Hohlblock aus Beton
- Kalksand-Lochstein
- Kalksand-Vollstein
- Vollziegel
Auch geeignet für:
-Bimsholstegdielen
- Hohlkörperdecken und andere Lochsteine
- Vollbims und andere Vollbaustoffe
Vorteile:
- Die Gitterstruktur der Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V, FIS V HIGH SPEED und Montagemörtel sorgt für
sparsamen Mörtelverbrauch bei optimalem Formschluss.
- Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
- Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
- Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
Anwendungen:
- Markisen
- Vordächer
- Tore
- Handgriffe
- Konsolen
- Rohrleitungen
- Sanitärgegenstände
- Gitter
- Satellitenantennen
- Sonnenschutz
Funktionsweise:
- Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V, FIS V HIGH SPEED oder Montagemörtel möglich.
- Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
- Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.
- Beim Setzen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an.
Die Last wird über Formschluss abgetragen.
Montageanleitung:
Fischer Injektions-Ankerhülse FIS H 12 x 85 mm K Kunststoff 50 Stück 41901
Produkt-Highlight
Die Fischer Injektions-Ankerhülse FIS H 12x85 mm K Kunststoff ist eine praktische Systemkomponente für chemische Befestigungen in Lochstein-Mauerwerk. Sie wird zusammen mit geeignetem Fischer Injektionsmörtel sowie passenden Ankerstangen oder Innengewindeankern verwendet. Durch ihre spezielle Gitterstruktur verteilt sich der Mörtel kontrolliert im Bohrloch und verbindet sich formschlüssig mit dem Baustoff. Dadurch entsteht eine stabile Verankerung bei gleichzeitig sparsamem Mörtelverbrauch.
Die Ankerhülse eignet sich ideal für professionelle Montagearbeiten in Lochstein-Mauerwerk und je nach Systemzulassung auch für weitere Mauerwerksbaustoffe. Zentrierflügel helfen dabei, das Befestigungselement sauber in der Hülse auszurichten. Zusätzlich sorgen Widerhaken für einen festen Sitz im Bohrloch und erleichtern auch Montagen über Kopf. Geliefert wird die Variante 12x85 mm in der praktischen Packung mit 50 Stück.
Anwendungsbereiche / Vorteile
- Für chemische Befestigungen mit geeignetem Fischer Injektionsmörtel
- Ideal für Lochstein-Mauerwerk durch formschlüssige Verankerung im Baustoff
- Optimierte Gitterstruktur für kontrollierte Mörtelverteilung und sparsamen Verbrauch
- Zentrierflügel richten Ankerstangen oder Innengewindeanker sauber in der Hülse aus
- Widerhaken im Bohrloch verhindern ein Herausfallen und erleichtern Überkopfmontagen
- Praktische Packung mit 50 Stück für professionelle Montagearbeiten
Lieferumfang / Varianten
- 1x Fischer Injektions-Ankerhülse FIS H 12 x 85 mm K Kunststoff 50 Stück 41901
Weitere passende Artikel finden Sie im Bereich Zubehör und Anwendungshilfen
Das Fischer Injektionshülsen-Set FIS H ist ein perfektes Werkzeug für den Einsatz im Lochsteinmauerwerk bei Durchsteckmontagen. Das Injektionshülsen-Set ist für den vorpositionierten Einbau geeignet.
Sie ist einfach zu verwenden. Einfach die Ankerhülse in das Bohrloch setzen und mit Injektionsmörtel aus dem Ankerhülsenfuß füllen. Durch das Eindrehen des Dübels wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Untergrund perfekt an. Zudem richten die Zentrierflügel den Anker in der Ankerhülse perfekt aus und fixieren Ankerstangen mit verschiedenen Durchmessern. Dank der Haken mit Widerhaken kann er sicher für eine Überkopfmontage verwendet werden.
Dieses vielseitige Fischer Befestigungssystem mit Injektions-Ankerhülsen eignet sich hervorragend für verschiedene Maurerarbeiten rund um Haus, Garage und Werkstatt.
- Farbe: Grau
- Material: Nylon
- Boxmaße: 23 x 9 x 9 cm (L x B x H)
- Bohrloch-Durchmesser: 12 mm
- Min. Bohrlochtiefe: 95 mm
- Effektive Verankerungstiefe: 85 mm
- Spiel: FIS A M6-M8
- Füllmenge pro Hülse: 10 Skt
- ETA-Zulassung
- Zentrierflügel zur Befestigung von Ankerstangen mit verschiedenen Durchmessern
- Widerhaken für Überkopfmontage
- Einfache und sichere Installation
- Lieferung beinhaltet:
- 50 x Injektionsankerhülse FIS H (12 x 85)

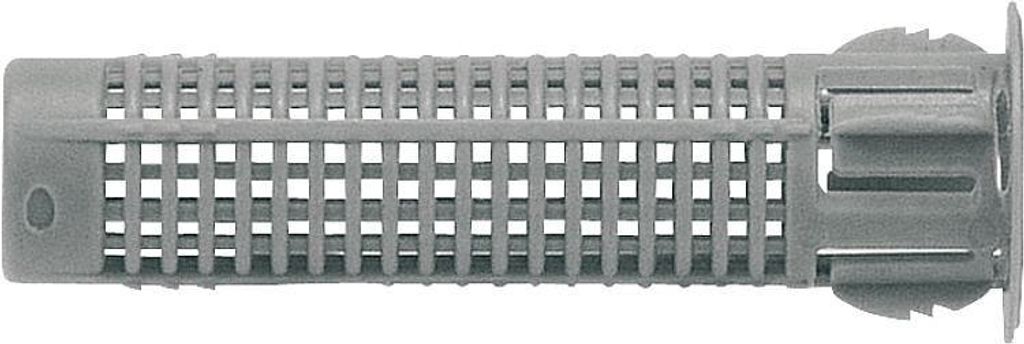

fischer Ankerhülse FIS H 12x85 K Kunststoff
Eigenschaften:
- 50 Stück
- Anwendung: Verankerungen in Lochstein-Mauerwerk mit Injektionsmörteln FIS V, Montagemörtel und Montagemörtel GREEN
- Mit Injektions-Ankerhülse für Lochstein-Mauerwerk
- Optimaler Formschluss in Lochstein
- Widerhaken: dadurch kein Herausfallen bei Überkopfmontage
- Zugelassen für: Hochlochziegel, Hohlblock aus Leichtbeton, Hohlblock aus Beton, Kalksand-Lochstein, Kalksand-Vollstein, Vollziegell
- Auch geeignet für: Bimshohlstegdielen, Hohlkörperdecken und andere Lochsteine, Vollbims und andere Vollbaustoffe
- Bohrernenndurchmesser: 12 mm
- Min. Bohrlochtiefe: 95 mm
- Min. Verankerungstiefe: 85 mm
Typ: Ankerhülse
Anzahl Teile: 50
Anwendungsbereich: Mauerwerk / Mörtel
Gesamtlänge (mm): 85
Bohrlochdurchmesser (mm): 12
Min. Bohrlochtiefe (mm): 95
Material: Kunststoff
Farbe: grau
Maße (L x B x H in mm): 12 x 85
Eigenschaften:- Die fischer Injektions-Ankerhülse FIS H K Kunststoff ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Lochstein-Mauerwerk
- Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit Injektionsmörtel verfüllt
- Beim Setzen der Ankerstange oder des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein, dadurch wird die Last in den Baustoff geleitet
- Mit der Injektions-Ankerhülse können auch nicht tragende Schichten überbrückt werden.
Technische Daten:
- ETA-Zulassung: relevant
- Bohrernenndurchmesser: 12 mm
- Min. Bohrlochtiefe: 95 mm
- Min. Verankerungstiefe: 85 mm
- Passend zu: FIS A M6-M8
- Füllmenge je Hülse: 10 Skalenteile
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- ETA-Zulassung: relevant
- Bohrernenndurchmesser: 12 mm
- Min. Bohrlochtiefe: 95 mm
- Min. Verankerungstiefe: 85 mm
- Passend zu: FIS A M6-M8
- Füllmenge je Hülse: 10 Skalenteile
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- ETA-Zulassung: relevant
- Bohrernenndurchmesser: 12 mm
- Min. Bohrlochtiefe: 95 mm
- Min. Verankerungstiefe: 85 mm
- Passend zu: FIS A M6-M8
- Füllmenge je Hülse: 10 Skalenteile
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- ETA-Zulassung: relevant
- Bohrernenndurchmesser: 12 mm
- Min. Bohrlochtiefe: 95 mm
- Min. Verankerungstiefe: 85 mm
- Passend zu: FIS A M6-M8
- Füllmenge je Hülse: 10 Skalenteile
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- ETA-Zulassung: relevant
- Bohrernenndurchmesser: 12 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- ETA-Zulassung: relevant
- Bohrernenndurchmesser: 12 mm
- Min. Bohrlochtiefe: 95 mm
- Min. Verankerungstiefe: 85 mm
- Passend zu: FIS A M6-M8
- Füllmenge je Hülse: 10 Skalenteile
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Fischer Ankerhülse FIS H 12 x 85 K, 50 Stück, 041901
12x80 mm
- Material: Kunststoff
- Stück: 50 Stück
- Empfohlene verwendung: Stein
- Art: Taco químico
- Maße ca.: 12 x 85 mm
- Geeignet für: Chemische Verschlussschraube
- Geeignet für: Chemikalien-Siebblock
- Typ: Chemiesiebblock
- Material: Kunststoff
- Menge pro Einheit: 50 Stk
- Empfohlene Verwendung: Stein
- Ungefähre Abmessungen: 12 x 85 mm
EIGENSCHAFTEN:
50 Stück
Anwendung: Verankerung in perforiertem Ziegelmauerwerk mit FIS V Spritzmörtel, Montagemörtel und GRÜNEM Montagemörtel
Mit Injektionsankerhülse für perforiertes Ziegelmauerwerk
Optimale Passform in Lochstein
Widerhaken: kein Herausfallen bei Montage über Kopf
Zugelassen für: vertikal perforierte Ziegel, Hohlblock aus Leichtbeton, Hohlblock aus Beton, perforierter Sandkalkstein, massiver Sandkalkstein, massiver Ziegel
Auch geeignet für: Hohlbimssteine, Hohlkörperdecken und andere Lochsteine, Bimsstein und andere feste Baustoffe
Nennbohrdurchmesser: 12 mm
Mindest. Lochtiefe: 95 mm
Mindest. Verankerungstiefe: 85 mm
• Ankerhülse ermöglicht optimalen Formschluss in Lochstein
• Widerhaken: kein Herausfallen bei Überkopfmontage
• ETA-Zulassung
Weitere technische Eigenschaften:
• min. Bohrlochtiefe: 95mm
FISCHER Ankerhülsen FIS H 12x85 K 50er Ankerhülsen für die Vorsteckmontage in Lochstein-Mauerwerk mit Injektions-Mörtel FIS V oder FIS VL. Die spreizdruckfreie Befestigung sorgt für sicheren Halt bei geringen Rand- und Achsabständen. Verankerungstiefe: 85 mm - Geeignet für Maß metrisch: 6 - 8 - Geeignet für Vollziegel: Ja - Geeignet für Kalksandstein: Ja - Geeignet für Hochlochziegel: Ja - Geeignet für Hohlblock aus Beton: Ja - Länge: 95 mm - Typ: 12 x 85 - passend zu: M6-M8
Lieferumfang:
- - 1 × VPE (50 Stück) FISCHER Ankerhülsen FIS H 12x85 K 50er
Beschreibung Ankerhülse Technische Daten: Inhalt: 50 St. Material: Stahl, galvanisch verzinkt Produktabmessung, Ø: 12 mm
fischer Ankerhülse FIS H 12x85 K Einheit: 50 Stück
.., Anwendung: Verankerung im Mauerwerk de Lochstein conmit Harzen de Injektion in de Baustoffe wie Lochziegel, Blöcke de Hohlbeton, Vollziegel und auch für Fliesen de Bimsstein.., Technik: vielseitiges de Befestigungssystem für Mauerwerk de Lochstein, geeignet für Markisen, Vordächer, Sonnenschutz, Türen, Handläufe, Konsolen, Rohre, Sanitärartikel..., Inhalt: 1 x Siebkasten FIS H 12 x 85 K Kunststoff con 50 Stück, verstellbar für Gewindestangen de M8 - M10 in Lochstein, geringer Verbrauch de Harz, Farbe grau, de fischer.
Bohrlochtiefe: 95mm
