ACO Self® Entwässerung – Baukasten
Das Baukastensystem der ACO Self® Entwässerung verbindet beste Qualität mit hochwertigem Design. Alle Rinnen und Roste lassen sich beliebig kombinieren. Die Rostabdeckungen sind Pkw-befahrbar und werden den Ansprüchen rund ums Haus gerecht. Die unterschiedlichen Oberflächen passen zu hochwertigen Pflasterarbeiten und bieten vielfältige Gestaltungsmöglichkeiten.
Rinnenkörper aus Polymerbeton – Euroline
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
- Länge 500[mm], Breite 118[mm], Höhe 97[mm]
Rinnenkörper aus Polymerbeton - Euroline mit Stutzen
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 1 m Rinnenelement mit eingeformtem Stutzen DN 100 für den Anschluss an die Grundleitung
- Geruchsverschluss mit integriertem Laubfang nachträglich einsetzbar
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
Einlaufkasten ohne Rost
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 0,5 m Einlaufkasten mit integriertem Schlammeimer für eine komfortable Reinigung
- Geruchsverschluss optional einsetzbar
- Ablauföffnung DN 100
- Nicht für die Euroline 60 Flachrinne geeignet
Abmessungen
- Länge 500[mm], Breite 118[mm], Höhe 300[mm]

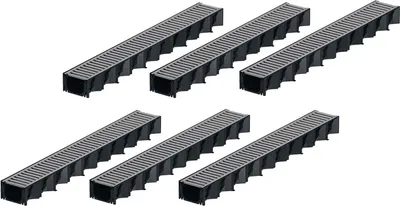

Rinnenkörper aus Kunststoff - Hexaline
Produktvorteile
- Rinnenkörper aus Kunststoff (PP)
- Anpflasterkante
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Verschiebe- und Spreizsicherung
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. PKW-befahrbar
- Schnittführung ermöglicht Sägen von Halbmeterelementen
- 8 ausschlagbare Anschlusspunkte für den Vertikalablaufanschluss
- Einbauanleitung direkt auf jeder Rinne
Abmessungen
- Länge 1000 [mm], Breite 129 [mm], Höhe 80 [mm]
Standard-Roste
Produktinformationen
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
Maschenrost 30/10:
| Material | Länge (mm) | Breite(mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 9 | 729 | 310310 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 9 | 729 | 310311 |
Stegrost:
| Material | Länge(mm) | Breite (mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 12 | 468 | 38516 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 12 | 468 | 38517 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 1000 | 118 | Pkw-befahrbar | 8 | 254 | 319250 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 500 | 118 | Pkw- befahrbar | 8 | 254 | 319251 |
Gusseisenrost:
| Material | Länge (mm) | Breite (mm) | Klasse | Maß der Einlauföffnung | Einlaufquerschnitt | Artikel-Nr. |
| Gusseisen EN-GJS | 500 | 118 | B 125 | 12 | 470 | 310309 |
Kombistirnwand:
- für Rinnenanfang und Rinnenende
- aus Polypropylen
- ohne Stutzen
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Stirnwand:
- für Rinnenende
- aus Polypropylen
- mit Stutzen DN 100
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Vertikalablaufanschluss:
- für Anschluss DN 100
- Farbe: schwarz
Passend nur für Hexaline und Hexaline 2.0.

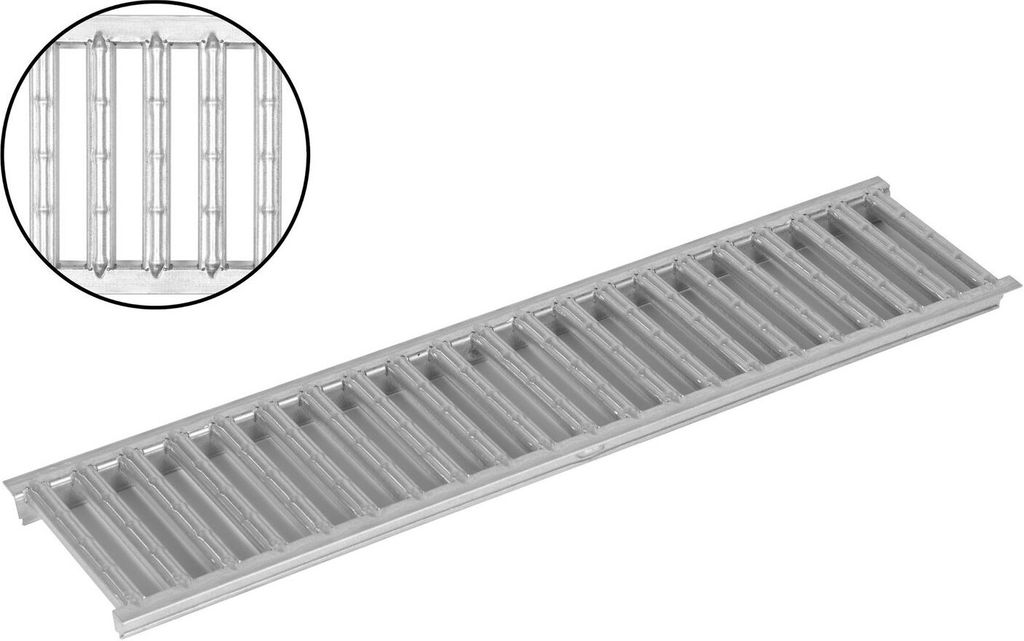

ACO Self® Rost Stegrost aus verzinktem Stahl 50cm Art. Nr. 38517
Dieser ACO Self® Stegrost passt zu dem Rinnenkörper der ACO Entwässerungssysteme: Euroline, Hexaline 2.0, Standardline und Highline.
Aus verzinktem Stahl gefertigt, ist der ACO Self® Stegrost funktionell und belastbar. Durch kleine Erhebungen auf den einzelnen Stegen ist selbst bei hoher Feuchtigkeit für Trittsicherheit bei diesem Stegrost gesorgt.
Technische Details ACO Self® Stegrost Stahl verzinkt:
· Baulänge: 49,95cm
· Baubreite: 11,8cm
· Material: Stahl verzinkt
· Einlaufquerschnitt: 468cm²/m
· entspricht DIN EN 1433/ZA
· Pkw befahrbar
· schraublose Rostarretierung 1,8cm breit (1 Stück pro Seite, jeweils 24,1cm vom Rostanfang und -ende entfernt)
Vorteile ACO Self® Stegrost Stahl verzinkt:
· funktionell und belastbar
· schraublose Arretierung
· Trittsicherheit, auch bei hoher Feuchtigkeit
· passend für folgende ACO Rinnenkörper: Hexaline 2.0, Euroline, Standardline, Highline
Im Lieferumfang enthalten:
1x ACO Self® Rost Stegrost Stahl verzinkt 50cm Art. Nr. 38517 EAN: 4002626230683

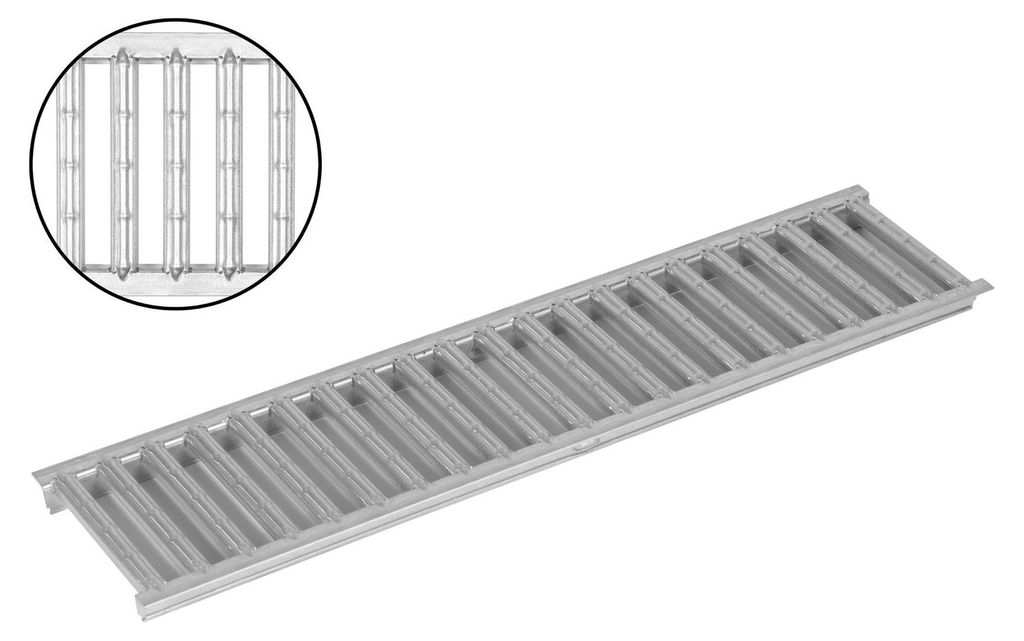

ACO Self® Stegrost Stahl verzinkt
Der Stegrost aus verzinktem Stahl ist der Klassiker der ACO Self® Rostfamilie. Einfachheit und Funktionalität zeichnen den Stegrost aus.
Vorteile:
- frostbeständig
- geringes Gewicht bei hoher Festigkeit
- schraublose Arretierung
Passend für:
- Euroline
- Hexaline 2.0
- Highline
Lieferform: 1 x 1 Stegrost Stahl verzinkt
Nennweite: 100 mm
Länge:500 mm
Breite: 118 mm
Maß der Einlauföffnung: 12 mm
Einlaufquerschnitt: 468 cm²/m
