Auf einen Blick
50 mbar Ausgangsdruck 12 kg/h Durchfluss OPSO (SAV) + PRV integriert EG-Baumusterprüfung nach DGR

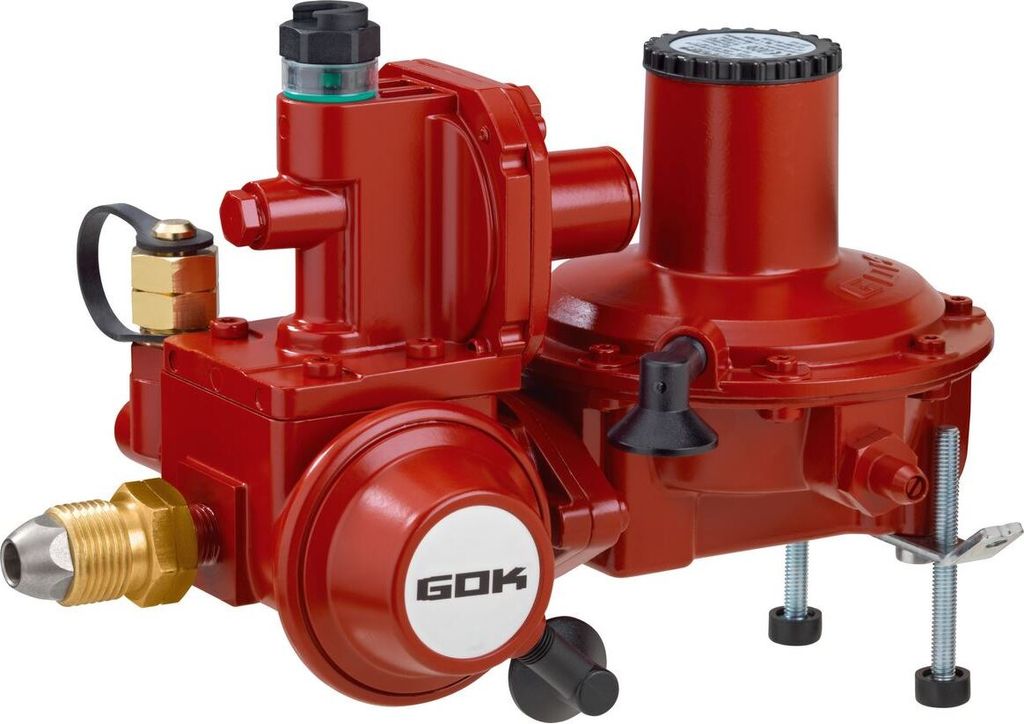

Der GOK Behälterregler-Kombination Typ BHK 052 ist ein zweistufiger Niederdruckregler zum Direktanschluss an ortsfeste Flüssiggasbehälter (Tanks). Die Bauform in Durchgangsform ermöglicht den direkten, platzsparenden Anschluss am Gasbehälter.
Das Gerät vereint Druckregelung und Sicherheitstechnik in einem Gehäuse: Das integrierte Sicherheitsabsperrventil OPSO (Over Pressure Shut Off – automatische Absperrung bei zu hohem Ausgangsdruck) sowie das Sicherheitsabblaseventil PRV (Pressure Relief Valve) schützen die nachgeschaltete Anlage zuverlässig. Ein Notversorgungsanschluss G 3/8 LH-KN mit Rückschlagventil ermöglicht den vorübergehenden Anschluss einer externen Gasquelle, ohne die Hauptanlage öffnen zu müssen. Der eingebaute Prüfanschluss erleichtert die Druckprüfung gemäß den anerkannten Regeln der Technik. Korrosionsgefährdete Teile – POL-Stutzen, Befestigungsschrauben und diverse Innenteile – sind aus Edelstahl (Niro) gefertigt.
Die höhenverstellbare Abstützvorrichtung erlaubt die Montage auch bei leichter Schrägstellung des Behälters. Der Regler ist in mehreren Ausgangsvarianten (Anschluss B) : RVS 15, RVS 18, RVS 22, G 3/4 ÜM, PTV 18 und IG G 3/4 – wählen Sie oben im Auswahlmenü die zu Ihrer Rohrleitung passende Ausführung. Wichtig: Die Ausführung mit G 3/4 ÜM ist ausschließlich in Verbindung mit der GOK-Trennverschraubung (z. B. Löt-Trennverschraubung Typ LTV oder Press-Trennverschraubung Typ PTV) einsetzbar.
Sicherheitshinweis
Flüssiggasanlagen an ortsfesten Behältern müssen von einer Fachkraft geplant und angeschlossen werden. Prüfungen sind nach den anerkannten Regeln der Technik (DVFG-TRF, TRFL) durchzuführen. Die integrierte OPSO sperrt bei unzulässig hohem Ausgangsdruck automatisch ab – eine manuelle Entriegelung ist nur durch Fachpersonal zulässig.
Eigenschaften und Ausstattung
Direktanschluss an Flüssiggasbehälter (Tanks) in Durchgangsform
Integriertes Sicherheitsabsperrventil OPSO (SAV) – sperrt bei zu hohem Ausgangsdruck automatisch ab
Integriertes Sicherheitsabblaseventil PRV zum Schutz der nachgeschalteten Anlage
Prüfanschluss für normgerechte Druckprüfung ohne Demontage
Notversorgungsanschluss G 3/8 LH-KN mit Rückschlagventil für externe Gasquelle
Insektenschutzvorrichtung integriert
POL-Stutzen, Befestigungsschrauben und diverse Innenteile aus Edelstahl (Niro)
Höhenverstellbare Abstützvorrichtung – geeignet auch bei Schrägstellung des Behälters
E geprüft; EG-Baumusterprüfung nach DGR
Mehrere Ausgangsvarianten wählbar: RVS 15, RVS 18, RVS 22, G 3/4 ÜM, PTV 18, IG G 3/4
Variantenübersicht und Nachfolger-Information
| GOK-Nr. | Anschluss A (Eingang) | Anschluss B (Ausgang) | Ersetzt GOK-Nr. |
|---|
| 0524712 | POL | RVS 18 | 0524612, 0529005, 0529009, 0524716, 0529001, 0529015 |
| 0524713 | POL | RVS 22 | 0529002 |
| 0524721 | POL | PTV 18 | 0524723 |
| 0524745 | POL | G 3/4 ÜM | 0524730 |
| 0524710 | POL | IG G 3/4 | 0524610 |
Häufige Fragen
Welche Ausgangsvariante (Anschluss B) benötige ich?
Die richtige Variante hängt von Ihrer bestehenden Rohrleitung ab: RVS 15, RVS 18 oder RVS 22 passen jeweils zu Edelstahl-Leitungen der entsprechenden Nennweite; G 3/4 ÜM wird in Verbindung mit einer GOK-Trennverschraubung (Typ LTV oder PTV) eingesetzt; PTV 18 eignet sich für Press-Trennverschraubungen; IG G 3/4 für Rohrleitungen mit Innengewinde G 3/4. Im Zweifelsfall empfehlen wir, die vorhandene Leitungsverbindung am Behälter zu prüfen oder unseren Fachhandel zu . Weitere Grundlagen zur Druckregelung finden Sie im Gasdruckminderer-FAQ im Magazin.
Was bedeutet OPSO und warum ist das wichtig?
OPSO steht für Over Pressure Shut Off – ein Sicherheitsabsperrventil, das die Gasversorgung automatisch unterbricht, wenn der Ausgangsdruck einen unzulässig hohen Wert überschreitet. Es schützt damit alle nachgeschalteten Geräte und Leitungen vor Drucküberschreitungen. Die Entriegelung nach einer Auslösung darf nur durch Fachpersonal erfolgen.
Wofür dient der Notversorgungsanschluss G 3/8 LH-KN?
Der Notversorgungsanschluss G 3/8 LH-KN mit integriertem Rückschlagventil ermöglicht es, vorübergehend eine externe Gasquelle (z. B. eine Gasflasche) anzuschließen, ohne den Hauptbehälter oder die Rohrleitung öffnen zu müssen – beispielsweise während einer Behälterbefüllung oder bei leerem Tank.
Darf ich den GOK BHK 052 selbst montieren?
Nein. Flüssiggasanlagen an ortsfesten Behältern (Tanks) müssen von einer zugelassenen Fachkraft installiert und geprüft werden. Die Inbetriebnahme und Druckprüfung sind nach den anerkannten Regeln der Technik (DVFG-TRF) durchzuführen. Der Anschluss durch den Endverbraucher ist bei Behälteranlagen nicht zulässig.
Technische Daten
| Merkmal | Angabe |
|---|
| Typ | GOK Behälterregler-Kombination Typ BHK 052 |
| Eingangsdruck | 1,0 bis 16,0 bar |
| Ausgangsdruck (Betriebsdruck) | 50 mbar |
| Durchflussleistung | 12 kg/h |
| Anschluss A (Eingang, behälterseitig) | POL |
| Anschluss B (Ausgang, leitungsseitig) | RVS 15 / RVS 18 / RVS 22 / G 3/4 ÜM / PTV 18 / IG G 3/4 (je nach gewählter Variante) |
| Notversorgungsanschluss | G 3/8 LH-KN mit Rückschlagventil |
| Sicherheitseinrichtungen | OPSO (SAV – Sicherheitsabsperrventil), PRV (Sicherheitsabblaseventil) |
| Werkstoffe (korrosionsexponierte Teile) | Edelstahl (Niro): POL-Stutzen, Befestigungsschrauben, diverse Innenteile |
| Bauform | Durchgangsform, Direktanschluss an Gasbehälter |
| Abstützvorrichtung | Höhenverstellbar, auch für Schrägstellung geeignet |
| Zulassung / Prüfung | E geprüft; EG-Baumusterprüfung nach DGR |
| Hersteller | GOK |
Unsicher bei Gewinde oder Anschlussmaß? Alle gängigen Kürzel und Gewindegrößen bei Flüssiggas-Anschlüssen – von LH und KN über W 21,8 x 1/14' bis Clip-on – finden Sie in unserem Gaslexikon: Kürzel und Gewindegrößen im Überblick
Durchgangsform zum Direktanschluss an Gasbehälter
Vorteile und Ausstattung
- mit Sicherheitsabsperrventil OPSO (SAV)
- mit Sicherheitsabblaseventil PRV
- mit Prüfanschluss
- mit Insektenschutzvorrichtung
- POL-Stutzen, Befestigungsschrauben und diverse Innenteile aus Niro
- höhenverstellbare Abstützvorrichtung auch für Schrägstellung
- Notversorgungsanschluss G 3/8 LH-KN mit Rückschlagventil
Zulassung
- E geprüft
- EG-Baumusterprüfung nach DGR
Technische Daten
- Eingangsdruck: 1,0 bis 16,0 bar
- Betriebsdruck: 50 mbar
Hinweis
- Die Ausführung mit G 3/4 ÜM ist nur in Verbindung mit der GOK-Trennverschraubung (z. B. Löt-Trennverschraubung Typ LTV oder Press Trennverschraubung Typ PTV) einsetzbar.
GOK-Nr.: 0524712 - POL x RVS 18 -Diesen Regler können Sie als Nachfolger für Ihren alten Regler mit GOK-Nr. 0524612, 0529005, 0529009, 0524716oder 0529001, 0529015 verwenden.
GOK-Nr.: 0524721 - POL x PTV 18 - Diesen Regler können Sie als Nachfolger für Ihren alten Regler mit GOK-Nr. 05224723 verwenden.
GOK-Nr.: 0524745 -POL x G 3/4 ÜM- Diesen Regler können Sie als Nachfolger für Ihren alten Regler mit GOK-Nr. 0524730 verwenden.
GOK-Nrt.: 0524710 - POL x IG G 3/4 - Diesen Regler können Sie als Nachfolger für Ihren alten Regler mit GOK-Nr. 0524610 verwenden.
GOK-Nrt.: 0524713 - POL x RVS 22 - Diesen Regler können Sie als Nachfolger für Ihren alten Regler mit GOK-Nr. 0529002 verwenden.
Bitte wählen Sie oben im Auswahl-Menü die gewünschte Variante aus und legen Sie sie in den Warenkorb.
