Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des
Gasgerätes.
Bestehend aus: Hochdruck-Schlauchleitungen mit Großflaschen-Anschluss,
Rohrstücken, manueller Umschalteinrichtung, Niederdruckregler mit
Sicherheitsabsperrventil SAV und Sicherheitsabblaseventil PRV und
Verschraubungsteilen.
Vorteile und Ausstattung
- bei Flaschenanlagen mit Doppel-Absperrblock kann die Entnahme gleichzeitig
von beiden Seiten erfolgen
- bei Flaschenanlagen mit Umschaltventil erfolgt die Entnahme wechselseitig,
ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich
- Ausführung Zweiflaschenanlage mit Übergangsstück RST 12 mm
Zulassung
- Einzelarmaturen DIN-DVGW o. DVGW geprüft bzw. EG-Baumusterprüfung
GOK-Nr.: 0507600
Als Ersatzregler kann je nach Bauart der Anlage entweder der GOK Regler 0510400oder 0500400 genommen werden. Als Ersatzschlauch können Sie z. B. der GOK Kombi HD Schlauch 0448700.
Kürzel & Gewindegrößen bei Flüssiggas-Anschlüssen (LKS, RKS, W 21,8, ÜM, RVS u. v. m.)
Übersicht der gängigsten Kürzel, Gewindebezeichnungen und Anschlussmaße rund um Flüssiggas-Armaturen, Gasflaschenanschlüsse, Druckminderer und Campingkartuschen – damit du anhand von Kürzel und Maß erkennst, welches Zubehör zu deinem Anschluss passt.
| Kürzel / Schreibweise | Bedeutung | Typische Verwendung | Drehrichtung | Maß / Durchmesser (ca.) |
|---|
| LKS / lks | Linksgewinde | Sehr häufig bei Propan-/Flüssiggasanschlüssen | links | kein eigenes Maß (nur Drehrichtung) |
| LH | Left Hand = Linksgewinde | Gleichbedeutend mit lks | links | kein eigenes Maß |
| RKS / rks | Rechtsgewinde | Armaturen / Adapter / Geräteanschlüsse | rechts | kein eigenes Maß |
| RH | Right Hand = Rechtsgewinde | Gleichbedeutend mit rks | rechts | kein eigenes Maß |
| AG | Außengewinde | Adapter / Übergänge | je nach Ausführung | Maß hängt vom Gewinde ab |
| IG | Innengewinde | Adapter / Übergänge | je nach Ausführung | Maß hängt vom Gewinde ab |
| ÜM | Überwurfmutter | Schlauchleitungen / Regleranschlüsse | je nach Gewinde | Maß hängt vom Gewinde ab |
| KN / LH-KN | Konusanschluss | Dichtende Verschraubung | links | Maß hängt vom Nenngewinde ab |
| PS (z. B. PS 10 bar) | Max. zulässiger Druck (nach Druckgeräterichtlinie) | Schlauch-/Armaturenkennzeichnung | – | kein Anschlussmaß |
| mbar (30 / 50 mbar) | Regler-Ausgangsdruck | Geräteversorgung — 50 mbar deutscher/europäischer Standard, 30 mbar v. a. bei US-/Importgeräten | – | kein Anschlussmaß |
| kg/h | Reglerdurchfluss / Nennleistung | Druckregler | – | kein Anschlussmaß |
| Standard-Flaschenventil (Propan/Butan DE) | Gewindeanschluss nach DIN 477-1 Nr. 1 — gilt für 5-, 11- und 33-kg-Flaschen gleichermaßen | Flaschenseite bei deutschen Stahlflaschen | links | Typisch W 21,8 x 1/14' LH |
| RVS 8 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch | – | für Rohr-Ø 8 mm (außen) |
| RVS 10 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch | – | für Rohr-Ø 10 mm (außen) |
| RVS 12 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch | – | für Rohr-Ø 12 mm (außen) |
| RVS 15 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch, häufig bei Tank-/Heizöl-Anschluss | – | für Rohr-Ø 15 mm (außen) |
| RST 8 (oft als „RTS 8' geschrieben) | Rohrstutzen 8 mm | Übergangsstücke / Verbinder | – | für 8 mm Schlauch/Rohr |
| RST 10 (oft als „RTS 10' geschrieben) | Rohrstutzen 10 mm | Übergangsstücke / Verbinder | – | für 10 mm Schlauch/Rohr |
| G 1/8 LH / 1/8' lks | BSP/G Rohrgewinde zylindrisch | Kleinere Armaturen / Adapter | links | Außengewinde Ø 9,73 mm |
| G 1/4 LH / 1/4' lks | Gewinde | Schläuche / Regler / Armaturen | links | Außengewinde Ø 13,16 mm |
| G 3/8 LH / 3/8' lks | Gewinde | Geräte-/Adapteranschlüsse | links | Außengewinde Ø 16,66 mm |
| G 1/2 LH / 1/2' lks | Gewinde | Größere Durchsätze / Armaturen | links | Außengewinde Ø 20,95 mm |
| G 1/8 RH / 1/8' rks | Gewinde | Kleinere Armaturen / Adapter | rechts | Außengewinde Ø 9,73 mm |
| G 1/4 RH / 1/4' rks | Gewinde | Armaturen / Übergänge | rechts | Außengewinde Ø 13,16 mm |
| G 3/8 RH / 3/8' rks | Gewinde | Geräte-/Adapteranschlüsse | rechts | Außengewinde Ø 16,66 mm |
| G 1/2 RH / 1/2' rks | Gewinde | Armaturen / höhere Durchsätze | rechts | Außengewinde Ø 20,95 mm |
| EN 417 / AG 7/16'-28 UNEF | Schraubkartusche (Camping-Gaskartusche) | Anschraubgewinde an Campingkochern/-lampen | rechts | Außengewinde 7/16' (11,1 mm), 28 Gänge/Zoll |
| SBS | Schlauchbruchsicherung | Schließt automatisch bei Schlauchbruch/-abriss, sitzt zw. Flasche und Schlauch/Regler | – | kein Anschlussmaß |
| Clip-on 21 mm | Steck-/Klemmanschluss (kein Gewinde) | Regleranschluss in DK, UK, Irland | – (Steckverbindung) | 21 mm Steckmaß |
| Clip-on JUMBO 35 mm | Steck-/Klemmanschluss (kein Gewinde) | Regleranschluss größerer Flaschen in DK, England, Finnland, Frankreich, Portugal | – (Steckverbindung) | 35 mm Steckmaß |
| M20 x 1,5 (Truma) | Anschlussgewinde Truma-Wohnmobil-/Caravananlagen | Wechselautomat ↔ Schlauch | rechts | Außengewinde M20 x 1,5 mm |
| ACME 1¾' | Trapezgewinde für Groß-/Tankanschlüsse | Großgebinde-/Tankfüllanschluss | rechts | 1¾' Trapezgewinde |
| Erdgas-Stecktülle / Gas-Schnellkupplung (DVGW) | Steckverbindung für Erdgas-Geräte (anderes Gas als Flüssiggas) | „Gassteckdose' für Herd/Kochfeld | – | |
| OPSO | Over-Pressure Shut-Off — Überdruck-Abschaltung im Regler | Sicherheitsfunktion | – | kein Anschlussmaß |
| UPSO | Under-Pressure Shut-Off — Unterdruck-Abschaltung (z. B. bei leerer Flasche) | Sicherheitsfunktion | – | kein Anschlussmaß |
| SAV | Sicherheitsabsperrventil | Sicherheitsfunktion | – | kein Anschlussmaß |
| TAE / T-TAE | Thermische Absperreinrichtung — schließt automatisch bei Hitze/Brand | Sicherheitsfunktion | – | kein Anschlussmaß |

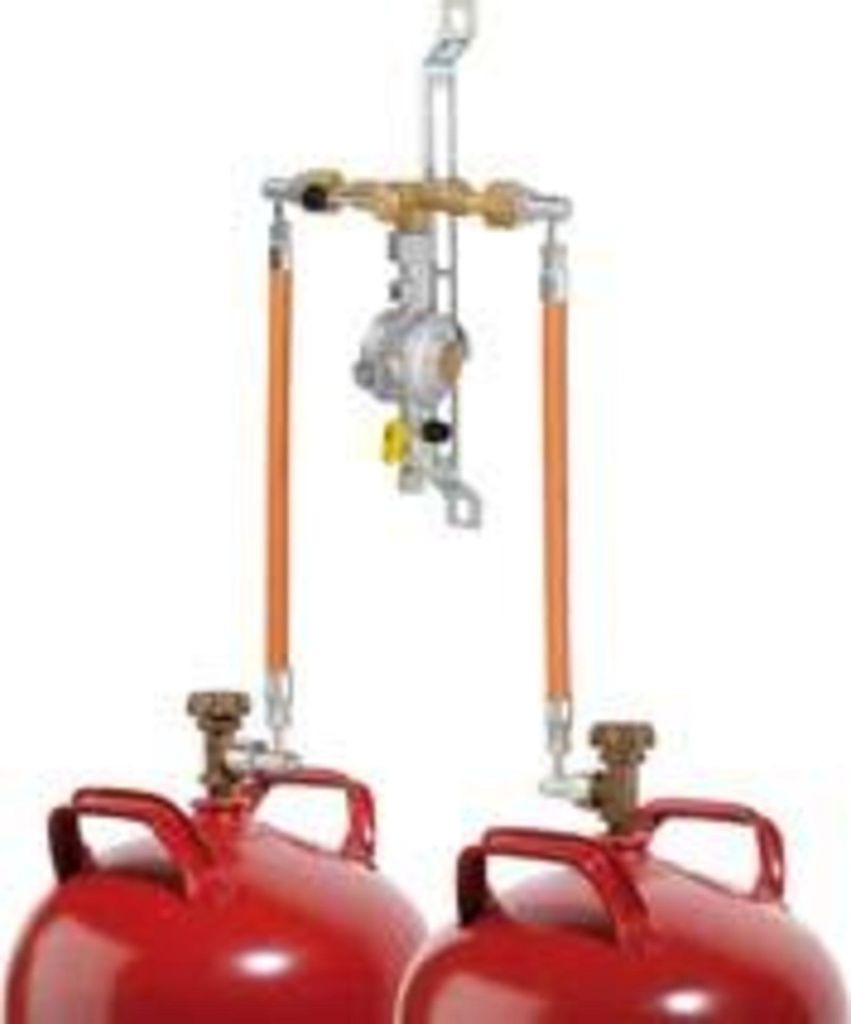

GOK 2 Flaschenanlage 4kg/h 50mbar manuell
Die GOK 2-Flaschenanlage 4 kg/h 50 mbar manuell ist für den Anschluss an Gasflaschen mit einem Füllgewicht von 33 kg konzipiert und dient der Druckregelung auf den Nenndruck des angeschlossenen Gasgerätes. Die Anlage umfasst Hochdruck-Schlauchleitungen mit Großflaschenanschluss, Rohrstücke, eine manuelle Umschalteinrichtung sowie einen Niederdruckregler mit integrierter Überdruck-Sicherheitsabsperreinrichtung (OPSO/SAV) und Sicherheitsabblaseventil (PRV). Diese Anlage ist ideal für Anwendungen, bei denen eine manuelle Umschaltung zwischen zwei Gasflaschen erforderlich ist.
Vorteile und Ausstattung:
- ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich
- bei Flaschenanlagen mit Doppel-Absperrblock kann die Entnahme gleichzeitig von beiden Seiten erfolgen
- bei Flaschenanlagen mit manuellem Umschaltventil Typ MUV erfolgt die Entnahme wechselseitig
Konformität:
- Einzelarmaturen mit DIN-DVGW- bzw. EU-Baumusterprüfbescheinigung GGV
Technische Daten:
- Maximal zulässiger Druck: PS 16 bar
Hinweis:
- Die Dimensionierung und Auslegung der Flüssiggasanlage (Auswahl Gasströmungswächter, Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen.
Lieferumfang:
1x GOK 2 Flaschenanlage 4kg/h 50mbar manuell
Die Fa. GOK mit Sitz in Marktbreit ist der Weltmarktführer auf dem Gebiet für Flüssiggasanlagen, Ölfeuerungsanlagen, Tankmanagement und Leitungssystemen. Gasregler aus dem Hause GOK stehen für höchste Qualität, dem höchst möglichen Maß an Sicherheit und Fortschritt.
Funktion eines Druckregelgerätes
Video will open in a new window
Using the App? Paste link into a browser window:
[isdntekvideo]
Funktion Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV)
Video will open in a new window
Using the App? Paste link into a browser window:
[isdntekvideo]
Funktion Sicherheitsabblaseventil PRV
Video will open in a new window
Using the App? Paste link into a browser window:
[isdntekvideo]
Flaschenanlage mit manueller Umschalteinrichtung (05 076)
- Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes
- Bei Flaschenanlagen mit manueller Umschalteinrichtung Typ MUV erfolgt die Entnahme wechselseitig
- Ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich
- Zulassung: Einzelarmaturen DIN-DVGW o. DVGW geprüft bzw. EG-Baumusterprüfung
- Ausführung Zweiflaschenanlage mit Übergangsstück RST 12 mm
- Zweiflaschenanlage PS 16 bar, 50 mbar, 4 kg/h mit manueller Umschalteinrichtung Typ MUV
Lieferung: Hochdruck-Schlauchleitungen mit Großflaschenanschluss, Rohrstücken, Manueller Umschalteinrichtung, Niederdruckregler mit Überdruck - Sicherheitsabsperreinrichtung OBSO (SAV) und Sicherheitsabblaseventil PRV und Verschraubungsteilen.
Hinweis: Die Dimensionierung und Auslegung der Flüssiggasanlage (Auswahl Gasströmungswächter, Nenndurchfluss, Nennweite etc.) ist entsprechend der TRF 2012 vorzunehmen.
Technische Daten:
Gewicht: 4 kg
Art.-Nummer: DVE4045659102602
Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des
Gasgerätes.
Bestehend aus: Hochdruck-Schlauchleitungen mit Großflaschen-Anschluss,
Rohrstücken, manueller Umschalteinrichtung, Niederdruckregler mit
Sicherheitsabsperrventil SAV und Sicherheitsabblaseventil PRV und
Verschraubungsteilen.
Vorteile und Ausstattung
- bei Flaschenanlagen mit Doppel-Absperrblock kann die Entnahme gleichzeitig
von beiden Seiten erfolgen
- bei Flaschenanlagen mit Umschaltventil erfolgt die Entnahme wechselseitig,
ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich
- Ausführung Zweiflaschenanlage mit Übergangsstück RST 12 mm
Zulassung
- Einzelarmaturen DIN-DVGW o. DVGW geprüft bzw. EG-Baumusterprüfung
GOK-Nr.: 0507600
Als Ersatzregler kann je nach Bauart der Anlage entweder der GOK Regler 0510400oder 0500400 genommen werden. Als Ersatzschlauch können Sie z. B. der GOK Kombi HD Schlauch 0448700.
Flaschenanlage 16 bar 2FL 4 kg/h, 50 mbar Einheit: 1 Stück
