Auf einen Blick
50 mbar Ausgangsdruck 4 kg/h Durchfluss GF x G 1/2 LH-KN EG-Baumusterprüfung

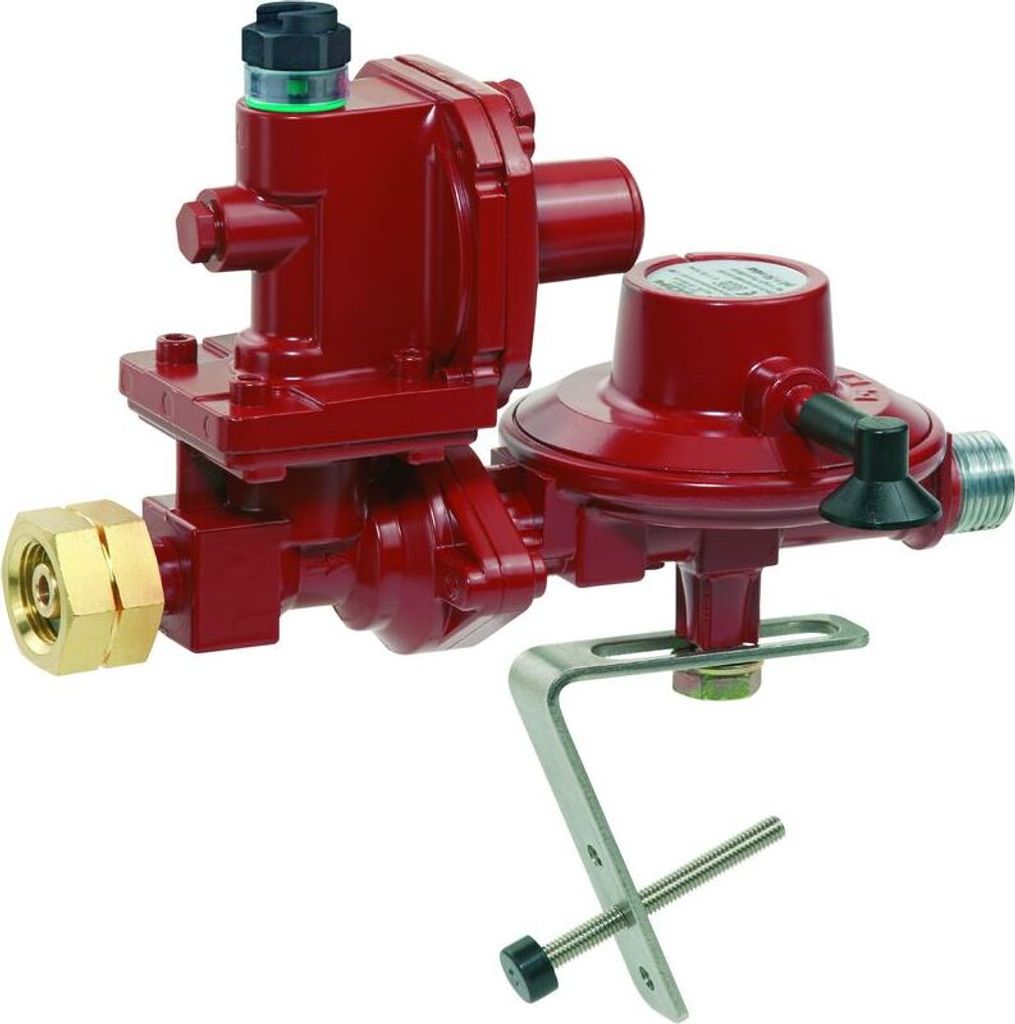

Der GOK Gasdruckminderer Typ FL 90-4 mit einer Leistung von 4 kg/h ist ein Niederdruckregler zum Anschluss von Propan- und Butan-Gasflaschen bis maximal 33 kg Füllgewicht.
Der Regler ist mit dem Flaschenanschluss GF und einem geräteseitigen Anschluss G 1/2 LH-KN ausgeführt. Über mehrere integrierte Sicherheitseinrichtungen sorgt er für einen kontrollierten, gleichmäßigen Gasdruck: ein Sicherheitsabsperrventil OPSO (SAV) trennt bei zu hohem Druck ab, ein Sicherheitsabblaseventil PRV baut Überdruck ab, und die Insektenschutzvorrichtung schützt vor Verstopfung.
Die 50-mbar-Ausführung (GOK Nr. 0500400) ist für den Betrieb in Deutschland vorgesehen; in Deutschland sind grundsätzlich 50 mbar vorgeschrieben, für Bestandsgeräte mit 30 mbar gilt Bestandsschutz. Die Verdampfungskapazität der Gasflasche ist zu beachten.
Sicherheitshinweis
Ziehen Sie die Mutter mit einem Maulschlüssel fest – nicht mit einer Rohrzange, da diese den Druckminderer beschädigen kann. Bei Flaschen bis 11 kg wird die flaschenseitige Rändelmutter handfest angezogen, bei 33-kg-Flaschen die Sechskantmutter mit dem Maulschlüssel. Die Montage sollte durch eine sachkundige Person erfolgen.
Anschluss großer Gasflaschen bis 33 kg Füllgewicht (Propan/Butan)
Sicherheitsabsperrventil OPSO (SAV) gegen unzulässig hohen Druck
Sicherheitsabblaseventil PRV zum Abbau von Überdruck
Insektenschutzvorrichtung gegen Verstopfung der Düse
Höhenverstellbare Abstützvorrichtung für sicheren Stand
EG-Baumusterprüfung für gleichbleibende Qualität und Sicherheit
Technische Daten
| Merkmal | Angabe |
|---|
| Typ | FL 90-4 |
| Anschluss | GF x G 1/2 LH-KN |
| Ausgangsdruck | 50 mbar (Nr. 0500400) bzw. 29/30 mbar (Nr. 0500403) |
| Leistung/Durchfluss | 4 kg/h |
| Maximal zulässiger Druck | PS 16 bar |
| Sicherheitseinrichtungen | OPSO (SAV), PRV, Insektenschutzvorrichtung |
| Ausstattung | Höhenverstellbare Abstützvorrichtung |
| Zulassung | EG-Baumusterprüfung |
Kürzel & Gewindegrößen bei Flüssiggas-Anschlüssen (LKS, RKS, W 21,8, ÜM, RVS u. v. m.)
Übersicht der gängigsten Kürzel, Gewindebezeichnungen und Anschlussmaße rund um Flüssiggas-Armaturen, Gasflaschenanschlüsse, Druckminderer und Campingkartuschen – damit du anhand von Kürzel und Maß erkennst, welches Zubehör zu deinem Anschluss passt.
| Kürzel / Schreibweise | Bedeutung | Typische Verwendung | Drehrichtung | Maß / Durchmesser (ca.) |
|---|
| LKS / lks | Linksgewinde | Sehr häufig bei Propan-/Flüssiggasanschlüssen | links | kein eigenes Maß (nur Drehrichtung) |
| LH | Left Hand = Linksgewinde | Gleichbedeutend mit lks | links | kein eigenes Maß |
| RKS / rks | Rechtsgewinde | Armaturen / Adapter / Geräteanschlüsse | rechts | kein eigenes Maß |
| RH | Right Hand = Rechtsgewinde | Gleichbedeutend mit rks | rechts | kein eigenes Maß |
| AG | Außengewinde | Adapter / Übergänge | je nach Ausführung | Maß hängt vom Gewinde ab |
| IG | Innengewinde | Adapter / Übergänge | je nach Ausführung | Maß hängt vom Gewinde ab |
| ÜM | Überwurfmutter | Schlauchleitungen / Regleranschlüsse | je nach Gewinde | Maß hängt vom Gewinde ab |
| KN / LH-KN | Konusanschluss | Dichtende Verschraubung | links | Maß hängt vom Nenngewinde ab |
| PS (z. B. PS 10 bar) | Max. zulässiger Druck (nach Druckgeräterichtlinie) | Schlauch-/Armaturenkennzeichnung | – | kein Anschlussmaß |
| mbar (29 / 30 / 37 / 50 mbar) | Regler-Ausgangsdruck | 50 mbar — Standard in Deutschland für Haushalt, Grill und ortsfeste Geräte · 30 mbar — Standard in deutschen Freizeitfahrzeugen (Wohnmobil, Caravan) · 29/37 mbar — im europäischen Ausland und bei Exportgeräten verbreitet. Maßgeblich ist immer das Typschild des Geräts. | – | kein Anschlussmaß |
| kg/h | Reglerdurchfluss / Nennleistung | Druckregler | – | kein Anschlussmaß |
| Standard-Flaschenventil (Propan/Butan DE) | Gewindeanschluss nach DIN 477-1 Nr. 1 — gilt für 5-, 11- und 33-kg-Flaschen gleichermaßen | Flaschenseite bei deutschen Stahlflaschen | links | Typisch W 21,8 x 1/14' LH |
| RVS 8 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch | – | für Rohr-Ø 8 mm (außen) |
| RVS 10 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch | – | für Rohr-Ø 10 mm (außen) |
| RVS 12 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch | – | für Rohr-Ø 12 mm (außen) |
| RVS 15 | Rohrverschraubung / Schneidringverschraubung | Rohrleitung ↔ Armatur / Schlauch, häufig bei Tank-/Heizöl-Anschluss | – | für Rohr-Ø 15 mm (außen) |
| RST 8 (oft als „RTS 8' geschrieben) | Rohrstutzen 8 mm | Übergangsstücke / Verbinder | – | für 8 mm Schlauch/Rohr |
| RST 10 (oft als „RTS 10' geschrieben) | Rohrstutzen 10 mm | Übergangsstücke / Verbinder | – | für 10 mm Schlauch/Rohr |
| G 1/8 LH / 1/8' lks | BSP/G Rohrgewinde zylindrisch | Kleinere Armaturen / Adapter | links | Außengewinde Ø 9,73 mm |
| G 1/4 LH / 1/4' lks | Gewinde | Schläuche / Regler / Armaturen | links | Außengewinde Ø 13,16 mm |
| G 3/8 LH / 3/8' lks | Gewinde | Geräte-/Adapteranschlüsse | links | Außengewinde Ø 16,66 mm |
| G 1/2 LH / 1/2' lks | Gewinde | Größere Durchsätze / Armaturen | links | Außengewinde Ø 20,95 mm |
| G 1/8 RH / 1/8' rks | Gewinde | Kleinere Armaturen / Adapter | rechts | Außengewinde Ø 9,73 mm |
| G 1/4 RH / 1/4' rks | Gewinde | Armaturen / Übergänge | rechts | Außengewinde Ø 13,16 mm |
| G 3/8 RH / 3/8' rks | Gewinde | Geräte-/Adapteranschlüsse | rechts | Außengewinde Ø 16,66 mm |
| G 1/2 RH / 1/2' rks | Gewinde | Armaturen / höhere Durchsätze | rechts | Außengewinde Ø 20,95 mm |
| EN 417 / AG 7/16'-28 UNEF | Schraubkartusche (Camping-Gaskartusche) | Anschraubgewinde an Campingkochern/-lampen | rechts | Außengewinde 7/16' (11,1 mm), 28 Gänge/Zoll |
| SBS | Schlauchbruchsicherung | Schließt automatisch bei Schlauchbruch/-abriss, sitzt zw. Flasche und Schlauch/Regler | – | kein Anschlussmaß |
| Clip-on 21 mm | Steck-/Klemmanschluss (kein Gewinde) | Regleranschluss in DK, UK, Irland | – (Steckverbindung) | 21 mm Steckmaß |
| Clip-on JUMBO 35 mm | Steck-/Klemmanschluss (kein Gewinde) | Regleranschluss größerer Flaschen in DK, England, Finnland, Frankreich, Portugal | – (Steckverbindung) | 35 mm Steckmaß |
| M20 x 1,5 (Truma) | Anschlussgewinde Truma-Wohnmobil-/Caravananlagen | Wechselautomat ↔ Schlauch | rechts | Außengewinde M20 x 1,5 mm |
| ACME 1¾' | Trapezgewinde für Groß-/Tankanschlüsse | Großgebinde-/Tankfüllanschluss | rechts | 1¾' Trapezgewinde |
| Erdgas-Stecktülle / Gas-Schnellkupplung (DVGW) | Steckverbindung für Erdgas-Geräte (anderes Gas als Flüssiggas) | „Gassteckdose' für Herd/Kochfeld | – | |
| OPSO | Over-Pressure Shut-Off — Überdruck-Abschaltung im Regler | Sicherheitsfunktion | – | kein Anschlussmaß |
| UPSO | Under-Pressure Shut-Off — Unterdruck-Abschaltung (z. B. bei leerer Flasche) | Sicherheitsfunktion | – | kein Anschlussmaß |
| SAV | Sicherheitsabsperrventil | Sicherheitsfunktion | – | kein Anschlussmaß |
| TAE / T-TAE | Thermische Absperreinrichtung — schließt automatisch bei Hitze/Brand | Sicherheitsfunktion | – | kein Anschlussmaß |
GOK Gasregler FL-90-4 4kg/h 50mBar GF x G1/2 LH-KN SAV PRV
Der GOK Gasregler FL-90-4, mit einem Durchfluss von 4 kg/h und einem Druck von 50 mbar, ist ein zuverlässiger Niederdruckregler für den Anschluss an Gasflaschen. Er sorgt für eine präzise Druckregelung und stellt den Nenndruck des Gasgerätes sicher. Die Anschlussgrößen sind GF x G1/2 LH-KN.
Anwendungsbeispiel:
- Mehrflaschenanlagen zum Betrieb mit Großflaschen
- Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) und Sicherheitsabblaseventil PRV, Gasströmungswächter GS, automatisches Umschaltventil, Schlauchleitungen vor dem Umschaltventil.
Vorteile und Ausstattung:
- mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV)
- mit Sicherheitsabblaseventil PRV
- mit Prüfanschluss
- mit Insektenschutzvorrichtung
- höhenverstellbare Abstützvorrichtung
Konformität:
- EG-Baumusterprüfung nach GGR
Hinweis:
Die Verdampfungskapazität von Gasflaschen ist zu beachten.
Lieferumfang:
- 1x Gasregler FL90-4 4kg/h 50mbar GF x G1/2LH-KN SAV PRV
Die Fa. GOK mit Sitz in Marktbreit ist der Weltmarktführer auf dem Gebiet für Flüssiggasanlagen, Ölfeuerungsanlagen, Tankmanagement und Leitungssystemen. Gasregler aus dem Hause GOK stehen für höchste Qualität, dem höchst möglichen Maß an Sicherheit und Fortschritt.
Zum Anschließen von Gasflaschen bis maximal 33 kg Füllgewicht
Vorteile und Ausstattung
- mit Sicherheitsabsperrventil OPSO (SAV)
- mit Sicherheitsabblaseventil PRV
- mit Insektenschutzvorrichtung
- höhenverstellbare Abstützvorrichtung
- PS 16 bar
- GF x G 1/2 LH-KN 30 bzw. 50 mbar 4 kg/h
Zulassung
- EG-Baumusterprüfung nach GGR
GOK Nr. 0500400 (50 mbar)
GOK Nr. 0500403 (30 mbar)
Hinweis: bitte ziehen Sie die Mutter mit einem Maulschlüssel fest, nicht jedoch mit einer Rohrzange, da diese den Druckminderer beschädigen können.
