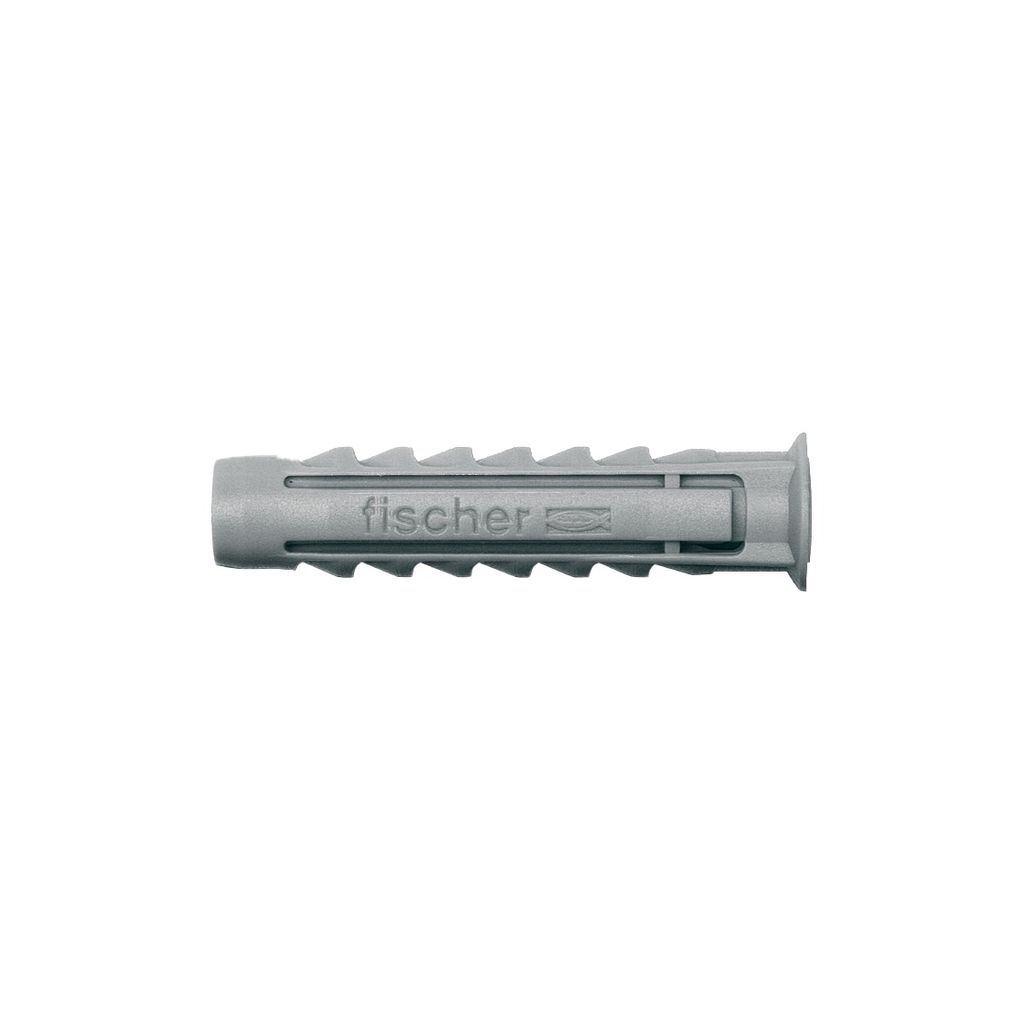

A Forged Tool 13010650

Eigenschaften:

• Die 4-fach-Spreizung sorgt für optimale Krafteinleitung in den Baustoff und bietet hohe Haltewerte in Voll- und Lochbaustoffen.
• Der spreizdruckfreie Dübelhals verhindert, dass beim Eindrehen der Schraube Spreizkräfte an der Baustoffoberfläche entstehen. Dadurch werden Beschädigungen von Fliesen und Putz verhindert.
• Der ausgeprägte Dübelrand verhindert das Tieferrutschen in das Bohrloch und ermöglicht eine einfache Montage.

Anwendung:

• Der SX mit Rand ist geeignet für die Vorsteckmontage.
• Beim Eindrehen der Schraube spreizt der SX in vier Richtungen auf und verankert sich somit sicher im Baustoff.
• Die erforderliche Schraubenlänge ergibt sich aus: Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
• Geeignet für Holz-, Spanplatten- und Abstandsschrauben fischer ASL.

Technische Daten:

• Zulassung: Nein
• Brandgutachten: Nein
• Brandschutzprüfbericht: Nein
• Bohrernenndurchmesser: 4 mm
• Gewicht: 54 g
• Durchmesser Dübel: 4 mm
• Verankerungstiefe min.: 20 mm
• Bohrlochtiefe min.: 25 mm
• DIBt-Zulassung: Nein
• ETA-Zulassung (1): Nein
• ICC-Zulassung: Nein
• Passend für Holzschrauben-Durchmesser: 2 - 3 mm
• Basis: Spreizdübel
• Ausführung: Für metrische Gewinde
• Verankerungsgrund: Beton, Hochlochziegel, Hohlblock aus Leichtbeton, Hohldecken aus Ziegel und Beton, Kalksand-Lochstein, Kalksand-Vollstein, Naturstein mit dichtem Gefüge, Porenbeton, Vollgips-Platten, Vollstein aus Leichtbeton, Vollziegel
• Werkstoff Dübel: Kunststoff
• Güte Werkstoff Dübel: Nylon
• Eigenschaft Werkstoff Dübel: Nylon
• Eigenschaft: Dübelrand verhindert Tieferrutschen ins Bohrloch, kein Spreizdruck am Dübelhals, bessere Krafteinleitung in Lochbaustoffen und Porenbeton, hohe Haltwerte in Voll- und Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Zulassung: Nein
  • Brandgutachten: Nein
  • Brandschutzprüfbericht: Nein
  • Bohrernenndurchmesser: 4 mm
  • Gewicht: 54 g
  • Durchmesser Dübel: 4 mm
  • Verankerungstiefe min.: 20 mm
  • Bohrlochtiefe min.: 25 mm
  • DIBt-Zulassung: Nein
  • ETA-Zulassung (1): Nein
  • ICC-Zulassung: Nein
  • Passend für Holzschrauben-Durchmesser: 2 - 3 mm
  • Basis: Spreizdübel
  • Ausführung: Für metrische Gewinde
  • Verankerungsgrund: Beton, Hochlochziegel, Hohlblock aus Leichtbeton, Hohldecken aus Ziegel und Beton, Kalksand-Lochstein, Kalksand-Vollstein, Naturstein mit dichtem Gefüge, Porenbeton, Vollgips-Platten, Vollstein aus Leichtbeton, Vollziegel
  • Werkstoff Dübel: Kunststoff
  • Güte Werkstoff Dübel: Nylon
  • Eigenschaft Werkstoff Dübel: Nylon
  • Eigenschaft: Dübelrand verhindert Tieferrutschen ins Bohrloch, kein Spreizdruck am Dübelhals, bessere Krafteinleitung in Lochbaustoffen und Porenbeton, hohe Haltwerte in Voll- und Lochbaustoffen, größere Verankerungstiefe, optimale Krafteinleitung durch Vierfach-Spreizung, Fliesen oder Putz werden nicht beschädigt
  • Montageart: Durchsteckmontage, Vorsteckmontage
  • Wirkungsweise: Reibschluss
  • Gütesiegel: Ja
  • Technische Dokumentation: Nein
  • Lastwerte: Ja
  • Anerkennung Factory Mutual: Nein
  • Brandprüfung: Nein
  • DOP - Declaration of Performance: Nein
  • EPD - Umwelt Produktdeklaration: Nein
  • Feuerwiderstandsklasse: Keine
  • Güte Werkstoff: Nylon
  • Prüfzeichen: Nein
  • Auch geeignet für Verankerungsgrund: Vollziegel


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Durch die Vierwegexpansion überträgt der fischer Expansionsstecker SX die Kräfte optimal auf das Baustoff. Die Kante am Kopf der Befestigung verhindert, dass die Befestigung in das Bohrloch rutscht.


Eigenschaften:

Die 4-Wege-Ausdehnung sorgt für die optimale Kraftverteilung im Material und bietet hohe Tragfähigkeiten in massiven und hohlen Baustoffen.
Der spannungsfreie Stopfenhals verhindert die Entstehung von Expansionskräften auf der Materialoberfläche beim Einschrauben der Schraube. Dies hilft, Schäden an Fliesen und Putz zu vermeiden.
Der ausgeprägte Rand verhindert, dass der Stopfen in das Bohrloch rutscht, und ermöglicht so eine einfache Installation.

Anwendungen:
Beleuchtung
Kleiderschränke
Bewegungsmelder
Sockelleiste
Leichte Regale
Spiegelschränke
Briefkästen
TV-Konsolen
Gitter
Klappläden
Bad- und Toiletteninstallationen

Baustoffe:
Beton
Vertikal perforierter Ziegel
Hohlblöcke aus Leichtbeton
Hohlraumbodenplatten aus Ziegeln und Beton
Perforierter Sandkalkstein
Massiver Sandkalkstein
Naturstein mit dichter Struktur
Porenbeton
Massivplatte aus Gips
Massiver Ziegel aus Leichtbeton
Massiver Ziegel

Funktionalität:
Der SX eignet sich für die vorpositionierte und durchgehende Installation.
Beim Drehen der Schraube dehnt sich der SX in vier Richtungen aus und sorgt so für eine sichere Verankerung im Baumaterial.
Die erforderliche Schraubenlänge ergibt sich aus: Steckerlänge + Befestigungsdicke + 1 x Schneckendurchmesser.
Geeignet für Holz-, Spanplatten- und Distanzschrauben


Spezifikationen:

Bohrdurchmesser: 4 [mm]
Mindest. Bohrlochtiefe: 25 [mm]
Ankerlänge: 20 [mm]
Holz- und Spanplattenschrauben: 2 3 [mm]

fischer SX-Dübel: fischer SX-Dübel. Die Befestigung schlechthin.

Dekorative Regale: Das fischer SX Plug SX ist die optimale Lösung für Renovierung, Reparatur und Dekoration im Haus.

Home TVs: Der fischer SX Plug ist die optimale Lösung für Renovierung, Reparatur und Dekoration im Haus.

Elektrische Dachrinnen: Der fischer SX Taco ist die optimale Lösung für Hausrenovierung, Reparatur und Dekoration.

Wohnmöbel: Der fischer SX-Dübel ist die optimale Lösung für die Renovierung, Reparatur und Dekoration von Wohnräumen.

Dübel SX 4x20
Der kraftvolle Nylondübel mit Vierfach-Spreizung und Rand für optimalen Halt.
Der fischer Spreizdübel SX leitet durch die Vierfach-Spreizung die Kraft optimal in den Baustoff ein.

Der am Dübelkopf angeformten Rand verhindert, dass der Dübel ins Bohrloch rutscht.
Der fischer Spreizdübel SX ist die erste Wahl bei der Befestigung beispielsweise von Leuchten, Leisten, Bad- und WC-Einrichtungen sowie leichten Wandschränken.

p.p1 {margin: 0.0px 0.0px 0.0px 0.0px; font: 12.0px Verdana; color: #787878; -webkit-text-stroke: #787878} p.p2 {margin: 0.0px 0.0px 0.0px 0.0px; font: 12.0px Verdana; color: #787878; -webkit-text-stroke: #787878; min-height: 15.0px} span.s1 {font-kerning: none}

p.p1 {margin: 0.0px 0.0px 0.0px 0.0px; font: 11.0px Helvetica; -webkit-text-stroke: #000000} p.p2 {margin: 0.0px 0.0px 0.0px 0.0px; font: 11.0px Helvetica; -webkit-text-stroke: #000000; min-height: 13.0px} span.s1 {font-kerning: none} FISCHER Spreizdübel SX
4 x 20   200 Stück

Der Nylondübel mit 4-fach Spreizung



Funktionsweise

Der SX ist geeignet für die Vorsteck- und Durchsteckmontage.

Beim Eindrehen der Schraube spreizt der SX in vier Richtungen auf und verankert sich somit sicher im Baustoff.

Die erforderliche Schraubenlänge ergibt sich aus: Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.

Geeignet für Holz-, Spanplatten- und Abstandsschrauben fischer ASL.



Vorteile

Die 4-fach-Spreizung sorgt für optimale Krafteinleitung in den Baustoff und bietet hohe Haltewerte in Voll- und Lochbaustoffen.

Der spreizdruckfreie Dübelhals verhindert, dass beim Eindrehen der Schraube Spreizkräfte an der Baustoffoberfläche entstehen. Dadurch werden Beschädigungen von Fliesen und Putz verhindert.

Der ausgeprägte Dübelrand verhindert das Tieferrutschen in das Bohrloch und ermöglicht eine einfache Montage.

Durch die größere Verankerungstiefe des SX 6x50, 8x65 und 10x80 sind die Dübel besonders geeignet für Befestigungen in Lochbaustoffen, Porenbeton und zur Putzüberbrückung.



Anwendungen

Leuchten, Garderoben, Bewegungsmelder, Sockelleisten, leichte Wandregalel, leichte Spiegelschränke, Briefkastenanlagen, TV-Konsolen, Rankgitter, Klappläden, Bad- und WC-Einrichtungen



Baustoffe

Beton

Hochlochziegel

Hohlblock aus Leichtbeton

Hohldecken aus Ziegel und Beton

Kalksand-Lochstein

Kalksand-Vollstein

Naturstein mit dichtem Gefüge

Porenbeton

Vollgips-Platten

Vollstein aus Leichtbeton

Vollziegel



• Farbe: Grau
• Art: Stollen
• Merkmale: Wetterfest
• Stück: 200 Stück
• Maße ca.: 4 x 20 mm

• Art: Stollen
• Merkmale: Wetterfest
• Stück: 200 Stück
• Maße ca.: 4 x 20 mm
• Farbe: Grau

• Farbe: Grau
• Art: Tacos
• Eigenschaften: Wetterbeständig
• Einheiten: 200 Stück
• Ungefähre Abmessungen: 4 x 20 mm

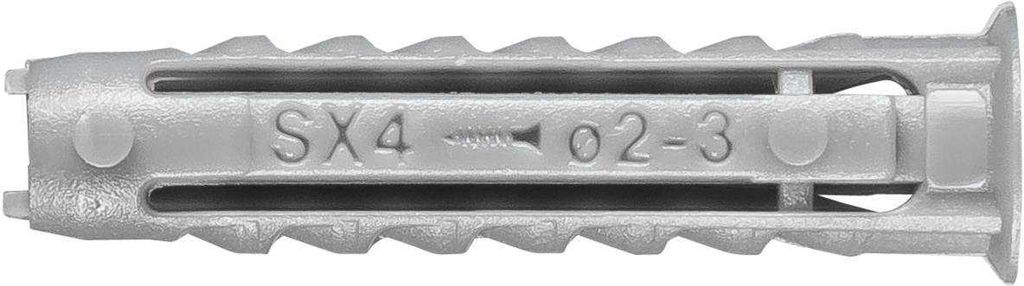

Spreizdübel SX 4 x 20

Merkmale:

• Optimale Krafteinleitung durch Vierfach-Spreizung. Dies ermöglicht hohe Haltwerte in Voll- und Lochbaustoffen.
• Einfache Montage: Dübelrand verhindert Tieferrutschen ins Bohrloch.
• Kein Spreizdruck am Dübelhals. Dadurch werden Fliesen oder Putz nicht beschädigt.

Anwendungen

• Seifenhalter
• Sockelleisten

Baustoffe

• Beton
• Hochlochziegel
• Hohlblock aus Leichtbeton
• Hohldecken aus Ziegel und Beton
• Kalksand-Lochstein
• Kalksand-Vollstein
• Naturstein mit dichtem Gefüge
• Porenbeton
• Vollgips-Platten
• Vollstein aus Leichtbeton
• Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Technische Daten

Typ: Spreizdübel
Anzahl Teile: 200
Anwendungsbereich: Beton / Mauerwerk
Gesamtlänge (mm): 20
Bohrlochdurchmesser (mm): 4
Min. Bohrlochtiefe (mm): 25
Material: Kunststoff
Farbe: grau
Maße (L x B x H in mm): 4 x 20

Artikel 88554 Nylon SX FISCHER Spreizdübel SX · Spezialdübel für Holz- und Spanplattenschrauben - Abmessung: SX 4 x 20/ 3 VE=S (200 Stück)

Weitere technische Eigenschaften:
· Werkstoff: Nylon
· Durchmesser 4mm· Gruppencode 88554.600· Normart REYHER-Artikel 88554· Oberfläche Ohne Oberflächenangabe· Produkt-Typbezeichnung FISCHER Spreizdübel SX, Spezialdübel für Holz- und Spanplattenschrauben

Spreizdübel SX 4 x 20EigenschaftenOptimale Krafteinleitung durch vierfache Spreizung. Dadurch werden hohe Haltewerte in Voll- und Lochbaustoffen erreicht.Einfache Montage der Dübelrand verhindert ein tieferes Einrutschen in das Bohrloch.Kein Spreizdruck am Dübelhals. AnwendungenSeifenablageSockelleistenBaustoffeBetonHohlblock aus LeichtbetonHohlplatten aus Ziegel und BetonLochstein aus KalksandVollstein aus KalksandNaturstein mit dichter StrukturPorenbetonVollgipsplattenVollstein aus LeichtbetonVollsteinEs gelten die Details (Baustoffe, Lasten, etc.) der eventuellen Zulassung. Technische Daten - AnwendungsbereichBeton / MauerwerkAllgemeines - Farbe grauMerkmale - Stückzahl200.0Merkmale - Min. Bohrtiefe (mm)25.0Allgemeines - MaterialKunststoffMerkmale - Gesamtlänge (mm)20Merkmale - Bohrdurchmesser (mm)4Allgemeines - Abmessungen (L x B x H in mm)4 x 20Typ - TypSpreizdübel

Mit seiner vierfachen Spreizung leitet der fischer Dübel SX die Kräfte optimal in den Baustoff ein. Neben der typischen Spreizung sorgt das bei der Herstellung verwendete hochwertige Nylon für eine zuverlässige und langlebige Befestigung. Die am Kopf angebrachte Kante verhindert ein Abrutschen des Dübels in das Bohrloch.

Fischer Dübel Sx 4x20 200 Stück N4 70004 Finish 4006209700044 DUPLIKAT_96054 Dübel Fischer Sx 4x20 200 Stück N4

Dübel SX
