Verpackungseinheit: 100 Stück, Verbindungsklemme zum Stecken Serie 243, dunkelgrau

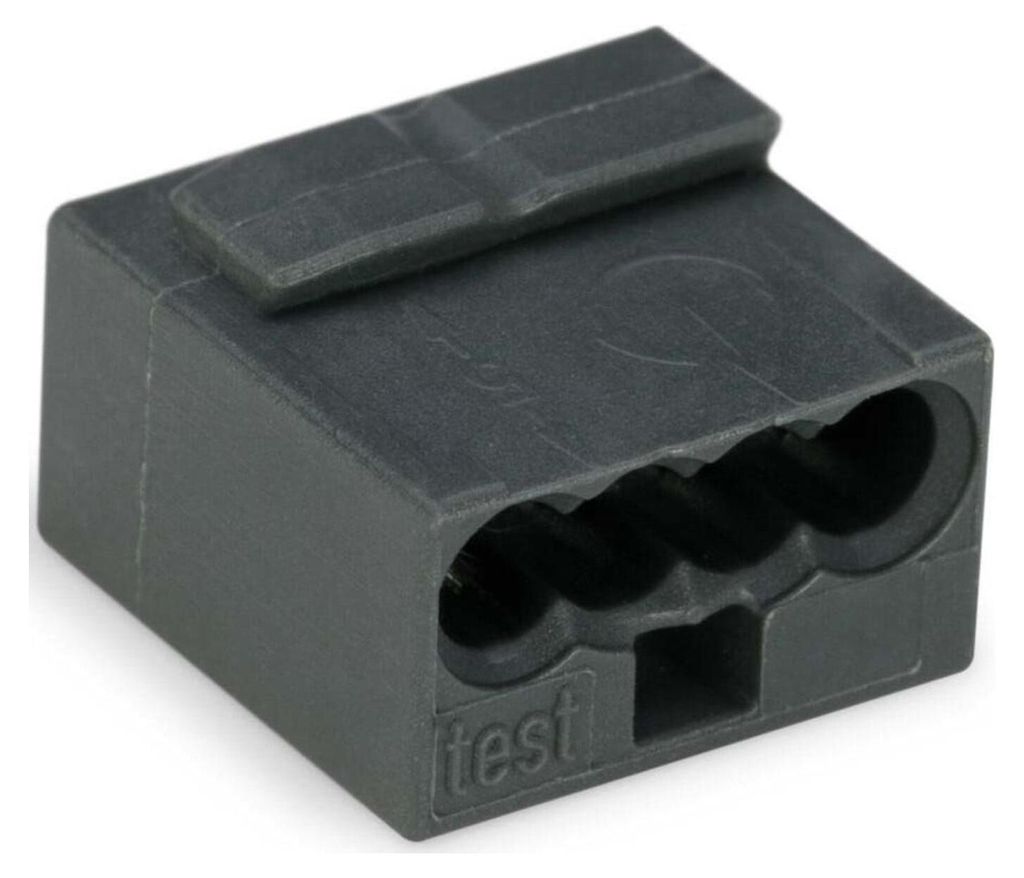

Die Verbindungsklemme zum Stecken mit der Artikelnummer 243-204 ermöglicht eine einfache und zuverlässige Verdrahtung. Die Micro Verbindungsdosenklemmen der Serie 243 eignen sich für Schwachstrom-Installationen im Gebäude. Ob Klingel- oder Sprechanlagenverdrahtung, die Microdosenklemme überzeugt bei derartigen Installationen durch ihre kompakte Bauform. Diese Verbindungsklemme zum Stecken benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Verbindungsklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 100 V und der Bemessungsstrom 6 A. Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgerüstet. Die schnellste Art, einen Leiter zu klemmen ist unser zuverlässiger Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. In Breite x Höhe x Tiefe sind die Abmessungen (10 x 6,8 x 10) mm.
Details:
- Herstellernummer: 243-204
- Herstelltypnummer: 243-204
Eigenschaften - MICRO-Verbindungsdosenklemme - für eindrähtige Leiter - Ø0,8 mm - 4 Leiter - Gehäusefarbe dunkelgrau - Deckelfarbe lichtgrau - Umgebungstemperatur max. 60°C - 0,80 mm² - dunkelgrau
Technische Daten:- Anzahl der Klemmstellen: 4
- Kabeldurchmesser: 0,6..0,8 mm
- Mit Betätigungshebeln: Nein
- Farbe: sonstige
- Transparent: Nein
- Nennspannung: 100 V
- Nennstrom: 06:00:00
- Geeignet für Massivleiter: Ja
- Geeignet für flexible Leiter: Nein
- Geeignet für mehrdrahtige Leiter: Nein
- AWG-Bereich: 20..22
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Typ:
- Stiftleiste
- Verbindungstyp:
- Gerade
- Steckerverbindergeschlecht:
- Weiblich
- Anzahl Pins:
- 4
- Spannung:
- 100 V
- Menge pro Packung:
- 100 Stück(e)
- Konformitätsbescheinigungen:
- RoHS
• WAGO 243-204 100x Micro-Dosenklemme, 4 x 0,6 - 0,8 mm Ø, dunkelgrau.
• MICRO-Verbindungsdosenklemme; für eindrähtige Leiter; Ø 0,8 mm; 4 Leiter; Gehäusefarbe dunkelgrau; Deckelfarbe lichtgrau; Umgebungstemperatur max. 60°C; 0,80 mm²; dunkelgrau.
Hersteller: WAGO
Hersteller-Art.Nr.: 243-204
EAN Nummer: 4044918440585
Wago 243-204. Typ: Stiftleiste, Verbindungstyp: Gerade, Steckerverbindung (Anschluss): Buchse. Menge pro Packung: 100 Stück(e)
Merkmale
Steckerverbindergeschlecht
Weiblich
Verpackungsdaten
Menge pro Packung
100 Stück(e)
Technische Details
Merkmale
- geeignet für Massivleiter
-----------------------------
Auswahlkriterien
Klemmstellen: 4
Farbe: dunkelgrau
-----------------------------
Bemessungsspannung: 100 V
Bemessungsstrom: 6 A
Überspannungskategorie: II
Verschmutzungsgrad: 2
Anschlusstechnik: PUSH WIRE®
Leiter-Durchm. Ø: 0,6-0,8 mm²
Umgebungstemperatur: 60 °C
Dauergebrauchstemperatur: bis 105 °C
Art.-Nummer: WGO243-204
EAN: 4044918440585
MICRO-Verbindungsdosenklemme 4-Leiter-Klemme
Sicherheitshinweis 1: Bei Belegung mit ausschließlich den Durchmesser auch 0,5 mm Ø/AWG 24 oder 1,0 mm Ø/AWG 18 möglich.
100 Stück
WAGO GmbH & Co. KG Verbindungsdosenklemme 243-204 Hersteller: WAGO GmbH & Co. KG Bezeichnung: Verbindungsdosenklemme dgr 4x0,6-0,8mm Typ: 243-204 Anzahl der Klemmstellen: 4 Kabeldurchmesser: 0,6..0,8 mm Mit Betätigungshebeln: nein Farbe: sonstige Transparent: nein Nennspannung: 100 V Nennstrom: 6 A Geeignet für Massivleiter: ja Geeignet für flexible Leiter: nein Geeignet für mehrdrahtige Leiter: nein AWG-Bereich: 20..22WAGO GmbH & Co. KG Verbindungsdosenklemme 243-204: weitere DetailsMICRO-Verbindungsdosenklemme für eindrähtige Leiter Ø 0,8 mm 4 Leiter Gehäusefarbe dunkelgrau Deckelfarbe lichtgrau Umgebungstemperatur max. 60°C 0,80 mm² dunkelgrau Geliefert wird: WAGO GmbH & Co. KG Verbindungsdosenklemme dgr 4x0,6-0,8mm 243-204, Verpackungseinheit: 100 Stück, EAN: 4044918440585
WAGO Micro-Verbindungsdosenklemmen mit Steckklemm-Anschluss für eindrähtige Leiter. 4-polig. 0,6...0,8 mm². 6 A/100 V. Farbe dunkelgrau. 100 Stück.
Bemessungsspannung: 100C Bemessungsstrom: 6A Anzahl klemmstellen: 4 Verdrahtungsrichtung: seitlich Maße: 10x6,8x10mm
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Verbindungsdosenklemme dgr 4x0,6-0,8mm 243-204 Anzahl der Klemmstellen 4, Kabeldurchmesser 0,6 ... 0,8mm, Farbe dunkelgrau, Nennspannung 100V, Nennstrom 6A, Geeignet für Massivleiter, AWG-Bereich 22 ... 20, MICRO-Verbindungsdosenklemme für eindrähtige Leiter Ø 0,8 mm 4 Leiter Gehäusefarbe dunkelgrau Deckelfarbe lichtgrau Umgebungstemperatur max. 60°C
Serie 243 für die Schwachstrom-Installation, z.B. Hauskommunikations-, Melde- und Klingelanlagen mit Steckklemmanschluss (PUSH WIRE®- Anschluss) für eindrähtige Leiter, je Leiter eine Klemmstelle, isoliert, integriete Prüföffnung, 100 V / 1,5 kV/2, 22 - 20 AWG Ø, 6 A
Verbindungsklemme zum Stecken; für eindrähtige Leiter; Ø max. 0,8 mm; 4 Leiter; Gehäusefarbe dunkelgrau; Deckelfarbe lichtgrau; Umgebungstemperatur max. 60°C; 0,80 mm²; dunkelgrau
