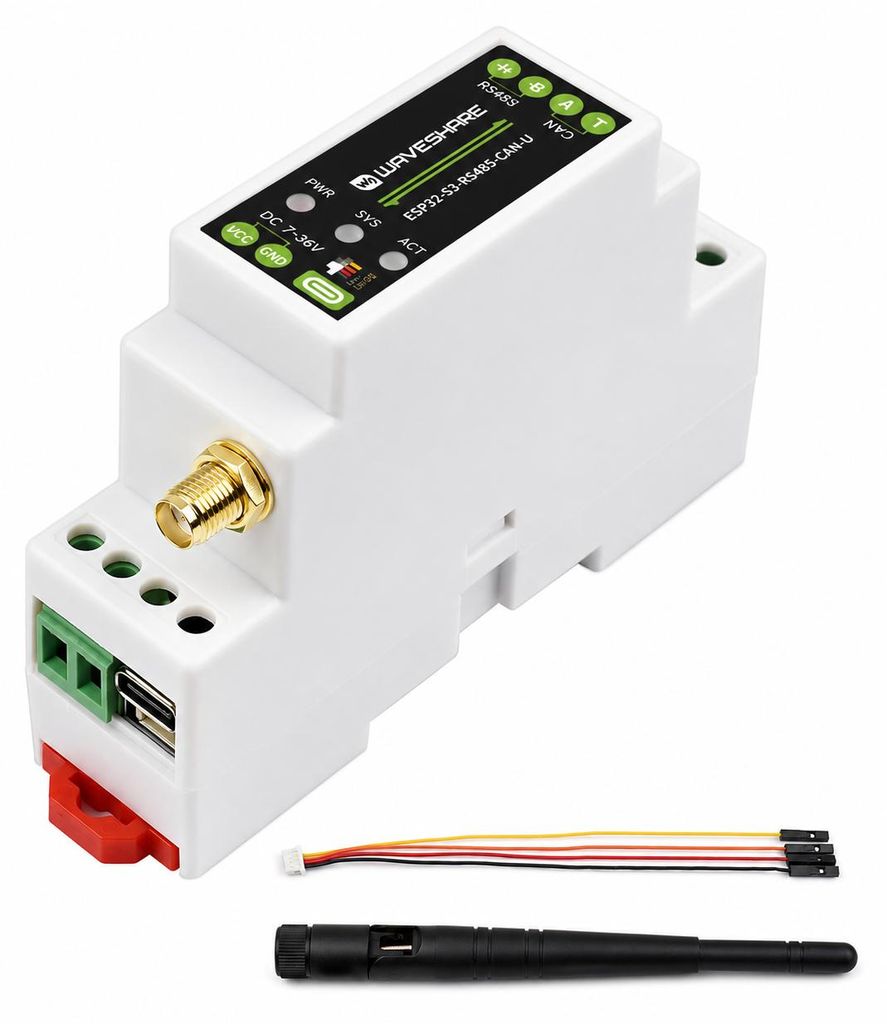

WAVESHARE ESP32-S3 Microcontroller mit RS485 und CAN, Wi-Fi/Bluetooth, Hutschienen-Gehäuse, Industrie

WAVESHARE ESP32-S3 Steuerplatine mit RS485, CAN und WLAN/Bluetooth mit externer Antenne

Die WAVESHARE ESP32-S3 Steuerplatine ist eine vielseitige und robuste Lösung für smarte Industrieanwendungen und Gebäudetechnik. Ausgestattet mit einem schnellen ESP32-S3 Mikrocontroller und leistungsstarken Kommunikationsschnittstellen eignet sich das Board für anspruchsvolle Automatisierungsprojekte oder als industrielles IoT-Gateway.

Ob für die Hausautomation, den Maschinenbau oder die Entwicklung er Anwendungen: Dank drahtloser Kommunikation via WLAN und Bluetooth 5 (LE), sowie isolierten RS485- und CAN-Bus-Anschlüssen, lassen sich unterschiedlichste Systeme sicher und flexibel verbinden. Die Platine ist für Hutschienenmontage vorbereitet und kommt mit externer Antenne, sodass auch eine reichweitenstarke Installationen möglich werden.

Das integrierte Schutzkonzept sorgt für höchste Betriebssicherheit im industriellen Umfeld. Die Spannungsversorgung ist flexibel von 7 bis 36 V (DC). Die bequeme Programmierung per USB Type-C sowie zahlreiche Statusanzeigen sorgen für einfaches Handling – ideal für Einsteiger und Profis.

Achtung: Die Nutzung der CAN-Schnittstelle muss stets im Rahmen geltender Gesetze erfolgen. Unerlaubte Manipulationen oder Zugriffe sind nicht gestattet!

Vorteile

• Mit externer SMA-Antenne (lange Reichweite)
• Dual-Bus-Anbindung: Isolierte RS485- und CAN-Schnittstellen mit Schutzbeschaltung
• Unterstützt 2.4 GHz WLAN und Bluetooth 5 (LE) für vielseitige IoT-Anwendungen
• Robustes Hutschienen-Gehäuse für industrielle Montage
• Status-LEDs für alle Kommunikations- und Stromversorgungszustände
• Breite Eingangsspannung (7–36 V DC) für flexible Stromversorgung
• Einfache Firmware-Programmierung und Debugging via USB Type-C
• Onboard Echtzeituhr (RTC) und GPIO-Pin-Header für flexible Erweiterung
• Kompatibel mit Arduino und weiteren Entwicklungsumgebungen
• Umfangreiche Schutzmaßnahmen für maximale Zuverlässigkeit

Technische Daten

Lieferumfang

• WAVESHARE ESP32-S3 Steuerplatine
• SMA-Anschluss für externe Antenne
• Vormontiertes Hutschienen-Gehäuse
• Kurzbeschreibung bzw. Herstellerhinweis

Netzteil und Verbindungskabel sind nicht im Lieferumfang und können bei Bedarf separat erworben werden.

FAQ

Was ist der Unterschied zwischen interner und externer Antenne?

Die interne Antenne eignet sich besonders für kompakte Installationen ohne große Abstände oder Störquellen. Die Version mit externer Antenne (–U) bietet per SMA-Anschluss die Möglichkeit, eine leistungsstärkere, externe Antenne für bessere Reichweite oder schwierigere Umgebungen zu nutzen.

Für welche Anwendungsbereiche ist die Steuerplatine geeignet?

Typische Anwendungen reichen von Hausautomatisierung und Gebäudeleittechnik über Maschinensteuerung, Datenlogging, IoT-Gateway bis hin zu Lern- und Entwicklungszwecken.

Wie erfolgt die Spannungsversorgung?

Wahlweise über die Schraubklemme (7 bis 36 V Gleichspannung, typisch für Industrie) oder direkt über USB-C (5 V, eher für Entwicklung und Test geeignet).

Kann ich die Platine selbst programmieren?

Ja, sie ist mit Arduino und weiteren Microcontroller-Entwicklungsumgebungen kompatibel. Entwicklerressourcen sind beim Hersteller verfügbar.

Wie sicher sind RS485- und CAN-Kommunikation?

Beide Schnittstellen sind elektrisch isoliert und durch Überspannungs- sowie ESD-Schutz gesichert. 120-Ohm-Abschlusswiderstände können je nach Bedarf per Jumper aktiviert werden.

Welche Schutzmechanismen sind integriert?

Das Board bietet digitale Isolation, TVS-Dioden, Überspannungs- und ESD-Schutz für maximale Betriebssicherheit im industriellen Umfeld.

Gibt es Anzeigen für den Betriebsstatus?

LEDs informieren über Stromversorgung, Kommunikationsvorgänge (RS485, CAN) und vereinfachen die Fehlerdiagnose bei Inbetriebnahme.

Hinweis zur Nutzung der CAN-Schnittstelle?

Verwenden Sie die CAN-Funktion ausschließlich für gesetzlich erlaubte Entwicklungs-, Forschungs- und Steuerungszwecke. Unerlaubte Eingriffe sind verboten.
