ESP-07 - ESP8266 WiFi Serial Modul

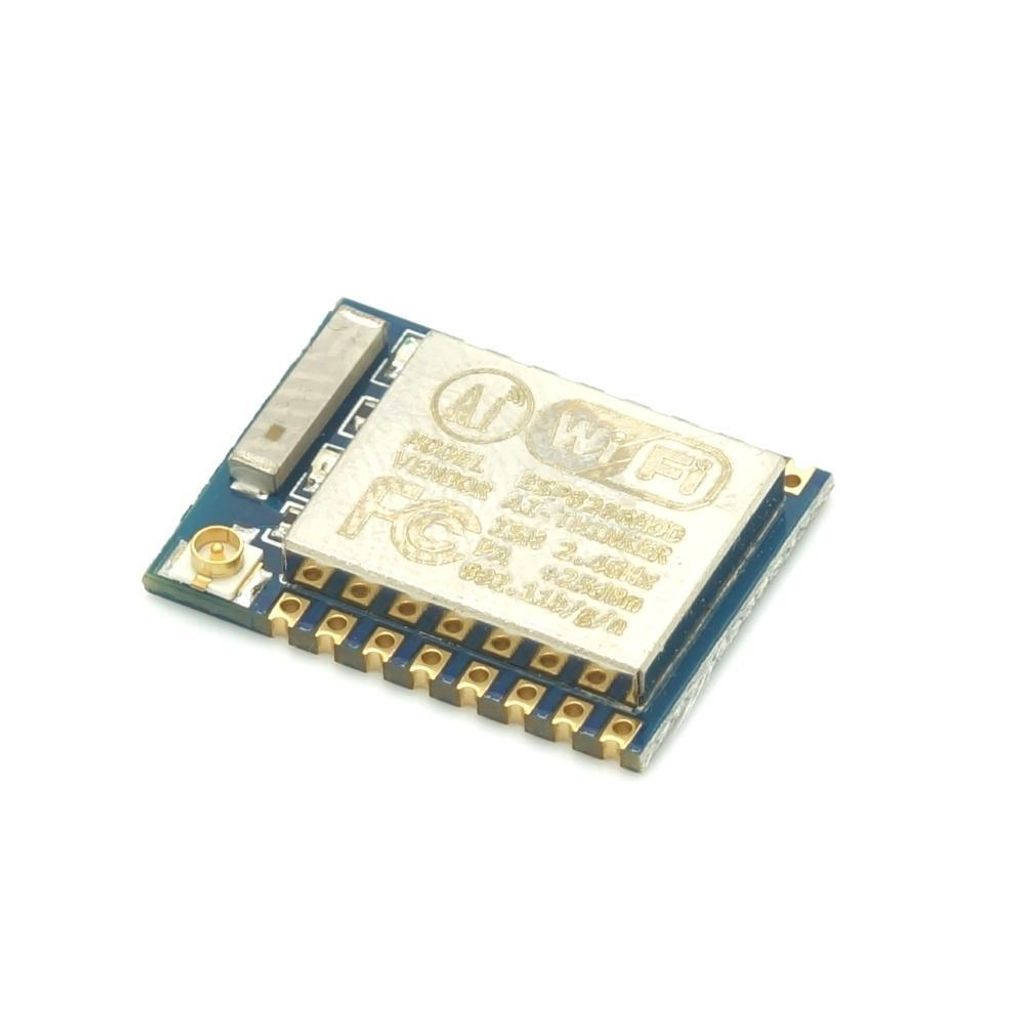

ESP-07 ESP8266 WiFi Serial Modul
Das ESP-07 Modul basiert auf dem ESP8266 und bietet eine kompakte Lösung für drahtlose Datenübertragung über WLAN. Es unterstützt die Standards 802.11 b/g/n und verfügt über einen integrierten TCP/IP-Protokollstack. Durch seine Eigenschaften eignet es sich für IoT-Anwendungen, DIY-Projekte sowie zur Einbindung in Embedded-Systeme. Mit seiner geringen Größe und dem niedrigen Stromverbrauch ist es flexibel einsetzbar.

Das Modul arbeitet mit einer Versorgungsspannung von 3,3 V und verwendet ein 3,3 V Logic Level. Ein direkter Anschluss an 5 V TTL oder 5 V VCC würde zur Beschädigung des Moduls führen. Neben einer OnBoard-Antenne ist zusätzlich ein U.FL-Anschluss vorhanden, über den externe Antennen genutzt werden können. Typische Schnittstellenanwendungen erfolgen über UART (URXD/UTXD).

Die schnelle Reaktionszeit, mit WakeUp und von Datenpaketen in unter 2 ms, sowie ein niedriger Standby-Stromverbrauch von weniger als 1,0 mA machen das Modul für energieeffiziente Systeme geeignet.

Merkmale im Überblick

• ESP8266 WiFi Modul mit ESP-07 Chip
• Unterstützt 802.11 b/g/n
• Integrierter TCP/IP Protokoll Stack
• Wi-Fi Direct (P2P), soft-AP

Kompatibilität

• IoT-Anwendungen
• Mikrocontroller-Plattformen

Technische Daten

• Wi-Fi Direct (P2P), soft-AP
• WLAN-Standard: 802.11 b/g/n
• Integrierter TCP/IP Protokoll Stack
• Integrierter TR switch, balun, LNA, Endstufe und Anpassungsnetzwerk
• Ausgangsleistung: +19,5 dBm (im 802.11b Modus)
• UART: URXD/UTXD
• WakeUp und von Paketen: < 2 ms
• Standby Stromverbrauch: < 1,0 mA
• OnBoard Antenne und U.FL-Antennenanschluss
• Größe: 17 x 12 mm
• Grundeinstellung: 9600 Baud
• Betriebsspannung: 3,3 V
• Logic Level: 3,3 V

Lieferumfang

• 1x ESP-07 ESP8266 WiFi Serial Modul

Hinweise

• 5 V TTL oder 5 V VCC führt zur Beschädigung des Moduls!

ESP8266 WiFi Serial Modul

Technische Daten

• Wi-Fi Direct (P2P), soft-AP
• 802.11 b/g/n
• Integrierter TCP/IP Protokoll Stack
• Integrierter TR switch, balun, LNA, Endstufe und Anpassungsnetzwerk
• +19.5dBm Ausgangsleistung im 802.11b Modus
• UART: URXD/UTXD
• WakeUp und von Packeten in < 2ms
• Standby Stromverbrauch  < 1.0mA
• OnBoard Antenne und optional Anschluß über U.FL Antennenanschluß möglich
• Größe: 17 x 12mm
• Grundeinstellung: 9600 Baud
• VCC 3,3V und 3,3V Logic Level - 5V TTL Pegel oder 5V an VCC führt zur Beschädigung des Moduls

- Nicht in feuchter oder nasser Umgebung betreiben. - Direkten Kontakt mit Wasser vermeiden. - Vor Überspannung und Kurzschluss schützen. - Immer antistatische Vorsichtsmaßnahmen treffen, um Schäden durch elektrostatische Entladung zu vermeiden. - Gerät nur mit geeignetem Netzteil gemäß Spezifikationen nutzen. - Nicht in der Nähe von Wärmequellen oder leicht entzündlichen Materialien einsetzen. - Nur von Fachpersonal Modifikationen oder Lötarbeiten durchführen lassen. - Nur in gut belüfteter Umgebung betreiben, um Überhitzung zu vermeiden. - e Module oder beschädigte Teile gemäß geltenden Elektronik-Entsorgungsvorschriften entsorgen. - Kinder von Bauteilen fernhalten, verschluckbare Kleinteile. - Keine Gewalteinwirkung auf das Produkt ausüben, um Schäden zu vermeiden.
