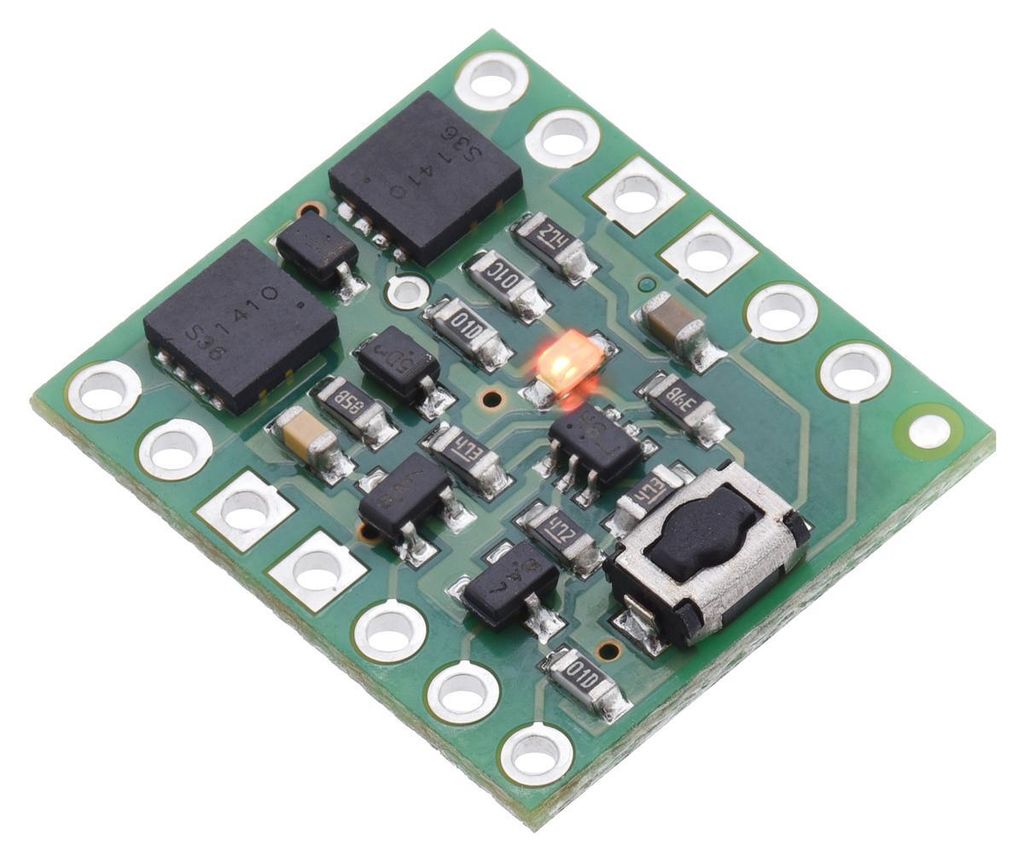

Pololu Mini-Druckknopfschalter mit Verpolungsschutz, LV 2808

Übersicht

Der Pololu Pushbutton Power Switch ist ein kompakter Solid-State-Schalter mit eingebautem Verpolungsschutz, der über einen Drucktaster gesteuert wird: Ein Druck schaltet den Strom ein, ein weiterer Druck schaltet ihn aus. Dieses patentierte Design wurde ursprünglich für den Einsatz in unseren eigenen Produkten als Alternative zu sperrigen mechanischen Schaltern entwickelt. Da der geschaltete Strom nicht durch den mechanischen Schalter fließt, kann eine Vielzahl von kleinen Schaltern mit geringem Stromverbrauch verwendet werden, um eine beträchtliche Menge an Strom zu steuern. Durch die Verwendung von Tastschaltern können auch mehrere Schalter parallel verwendet werden, um die Leistung für eine Last zu steuern.

Die Platine ist bereits mit einem kleinen Taster ausgestattet und bietet praktische Anschlüsse für den parallelen Anschluss externer Taster oder taktiler Schalter. Darüber hinaus bietet die Platine mehrere alternative Anschlussmöglichkeiten für Taster, die nur ein- oder ausgeschaltet werden können, und zusätzliche Eingänge ermöglichen weitere Optionen zur Steuerung der Stromversorgung, wie z. B. die Möglichkeit, dass die Last ihre eigene Stromversorgung abschaltet, was bei der Verwendung von Batterien, die empfindlich auf eine Überentladung reagieren, von Vorteil sein kann.

Warnung: Verwenden Sie diesen Schalter nicht als Not-Aus-Schalter oder ähnliche Sicherheitstrennvorrichtung in Anwendungen, bei denen ein Versagen der Stromunterbrechung zu Verletzungen oder Sachschäden führen könnte.

Der Schalter und die Steuereingänge steuern den Zustand einer Verriegelungsschaltung, die wiederum ein Paar Leistungs-MOSFETs steuert, durch die der Hauptstrom fließt. Die Pololu Pushbutton Power Switches sind in vier Versionen erhältlich:

• Mini-Druckknopfschalter LV
• Mini-Druckknopfschalter SV
• Großer Druckknopfschalter MP
• Großer Drucktaster Power Switch HP

Bei den beiden Mini Pushbutton Power Switches handelt es sich um kleinere Versionen mit geringerem Stromverbrauch, die sich für Anwendungen mit engen Größenbeschränkungen oder geringeren Leistungsanforderungen eignen. Außerdem ist der Mini LV die einzige der vier Versionen, die mit weniger als 4,5 V arbeitet. Da er mit bis zu 2,2 V betrieben werden kann, kann diese Version mit einer einzigen Lithium-Batterie verwendet werden.

Die Pinbelegung der Big-Version entspricht der Pinbelegung der Mini-Version mit mehreren zusätzlichen, redundanten Anschlusspunkten, einschließlich der Hauptstromanschlüsse, die mit 5-mm-Klemmenblöcken kompatibel sind.

Der primäre Funktionsunterschied zwischen den beiden Geräten ergibt sich aus dem verwendeten MOSFET, der den Betriebsbereich und die Leistung der Geräte bestimmt:

Spezifikation

Der Pololu Pushbutton Power Switch funktioniert gut in seiner vorgesehenen Anwendung als DC-Leistungsschalter für kleine Roboter, aber da er sich grundlegend von einem mechanischen Leistungsschalter unterscheidet, müssen die Vor- und Nachteile der Komponenten vollständig berücksichtigt werden.

Vorteile gegenüber mechanischen Schaltern:

• Kompakte Größe
• Schutz vor Verpolung
• Ermöglicht mehrere (parallele) Schalter für eine verbesserte Benutzeroberfläche
• Bessere Einschaltcharakteristik als ein mechanischer Schalter mit Prellfunktion
• Begrenzte LC-Spitzen für niederohmige Lasten
• Ermöglicht Selbstabschaltung (OFF-Eingang)
• Ermöglicht die Steuerung des Stromversorgungsstatus durch ein externes digitales Gerät (ON- und CTRL-Eingänge)
• Kompatibel mit Breadboard und Perfboard (0,1?-Raster)

Nachteile im Vergleich zu mechanischen Schaltern:

• Schalter ist einseitig gerichtet (an VOUT angelegte Spannung kann nicht auf VIN umgeschaltet werden)
• Begrenzter Betriebsspannungsbereich
• Der Schalter kann seinen Zustand verlieren, wenn die Stromzufuhr unterbrochen wird (der Schalter ist normalerweise ausgeschaltet, wenn er zum ersten Mal mit Strom versorgt wird, aber er kann am oberen Ende des Betriebsbereichs wieder eingeschaltet werden)
• Schaltet nur Gleichstrom (behält seinen Zustand bei Stromunterbrechungen oder übermäßigem Rauschen nicht bei)
• Keine vollständige Isolierung im ausgeschalteten Zustand

Die Pololu Pushbutton Power Switches sind hochentwickelte Alternativen zu sperrigen mechanischen Schaltern. Die Hauptfunktion ist eine tasterbasierte, rastende Stromversorgungssteuerung, bei der ein Tastendruck die Stromversorgung einschaltet und ein weiterer Tastendruck sie ausschaltet. Zusätzliche Steuereingänge ermöglichen erweiterte Anwendungen wie z. B. die automatische Abschaltung durch das zu versorgende Gerät. Diese Niederspannungsversion (LV) arbeitet von 2,2 V bis 20 V und kann Dauerströme bis zu etwa 6 A liefern.

Technische Daten:

• Größe: 0,6 × 0,7 × 0,12
• Gewicht: 0,6 g
• Strombelastbarkeit: 6 A
• Minimale Betriebsspannung: 2,2 V
• Maximale Betriebsspannung: 20 V
• Verpolungsschutz? Ja
• PCB-Dev-Codes: Psw03a, psw03c
• Andere PCB-Kennzeichnungen: 0J9124
• LED-Farbe: Rot
