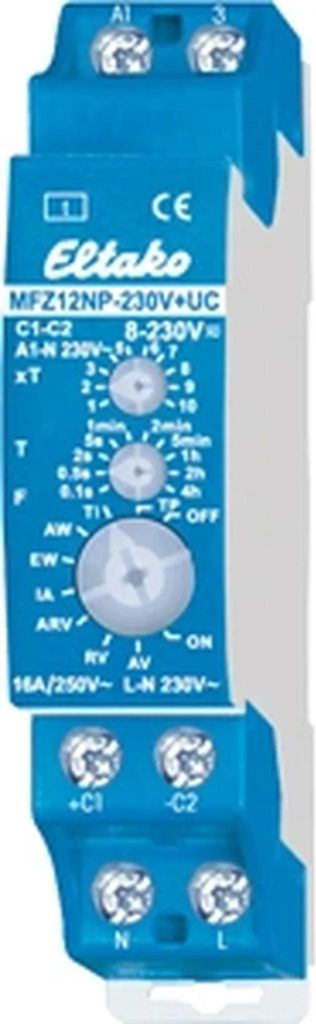

Eltako MFZ12NP-230V+UC - Blau - -20 - 50 °C - CE - 8 - 230 V - 2300 VA - 16 A

Eltako Zeitrelais,multifunktion MFZ12NP-230V+UC

Hersteller:Eltako
Bezeichnung:Zeitrelais,multifunktion 1S,16A/250V AC
Typ:MFZ12NP-230V+UC
Betätigungsart:analog mit Multifunktion
Funktion:Multifunktion
1. Zeitbereich Einheit:Minuten/Stunden
1. Zeitbereich:0,1..40
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbauhöhe:58 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:230 V
Steuerspannungsart 1:AC
Frequenz der Steuerspannung 1:50 Hz
Steuerspannung 2:8..230 V
Steuerspannungsart 2:AC/DC
Frequenz der Steuerspannung 2:50 Hz
Versorgungsspannung:250 V
Spannungsart der Versorgungsspannung:AC
Nennschaltstrom bei 250 V AC:16 A
Schaltleistung Glühlampen:2300 W
Schaltleistung Leuchtstofflampen DUO:1000 VA
Schaltleistung Leuchtstofflampen parallel:500 VA
Schaltleistung Leuchtstofflampen induktiv:1000 VA

Eltako Zeitrelais,multifunktion MFZ12NP-230V+UC: weitere Details

1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2300W*. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Zeiten zwischen 0,1 Sekunden und 40 Stunden einstellbar. Funktionen F: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung. EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunden (Zeitbasis 0,1 Sekunden und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden.

Geliefert wird: Eltako Zeitrelais,multifunktion 1S,16A/250V AC MFZ12NP-230V+UC, Verpackungseinheit: 1 Stk., EAN: 4010312602935

Eigenschaften:

• 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2300W*
• Stand-by-Verlust nur 0,5 Watt
• Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen
• Insbesondere verlängert dies die Lebensdauer von Energiesparlampen
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais
• Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC
• Sehr geringes Schaltgeräusch
• Zeiten zwischen 0.1 Sekunden und 40 Stunden einstellbar
• Funktionen F: RV=Rückfallverzögerung
• AV=Ansprechverzögerung
• TI=Taktgeber mit Impuls beginnend
• TP=Taktgeber mit Pause beginnend
• IA=Impulsgesteuerte Ansprechverzögerung
• EW=Einschaltwischer
• AW=Ausschaltwischer
• ARV=Ansprech- und Rückfallverzögerung
• ON=Dauer EIN
• OFF=Dauer AUS
• Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung
• Sie blinkt solange der Arbeitskontakt offen ist und leuchtet ständig, solange der Arbeitskontakt geschlossen ist
• Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt.

Technische Daten:

• Betätigungsart: analog mit Multifunktion
• Funktion: Multifunktion
• 1. Zeitbereich Einheit: Minuten/Stunden
• 1. Zeitbereich: 0,1..40
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1
• Einbauhöhe: 58 mm
• Anzahl der Kontakte als Schließer: 1
• Steuerspannung 1: 230 V
• Steuerspannungsart 1: AC
• Frequenz der Steuerspannung 1: 50 Hz
• Steuerspannung 2: 8..230 V
• Steuerspannungsart 2: AC/DC
• Frequenz der Steuerspannung 2: 50 Hz
• Versorgungsspannung: 250 Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Betätigungsart: analog mit Multifunktion
  • Funktion: Multifunktion
  • 1. Zeitbereich Einheit: Minuten/Stunden
  • 1. Zeitbereich: 0,1..40
  • Montageart: DIN-Schiene
  • Breite in Teilungseinheiten: 1
  • Einbauhöhe: 58 mm
  • Anzahl der Kontakte als Schließer: 1
  • Steuerspannung 1: 230 V
  • Steuerspannungsart 1: AC
  • Frequenz der Steuerspannung 1: 50 Hz
  • Steuerspannung 2: 8..230 V
  • Steuerspannungsart 2: AC/DC
  • Frequenz der Steuerspannung 2: 50 Hz
  • Versorgungsspannung: 250 V
  • Spannungsart der Versorgungsspannung: AC
  • Nennschaltstrom bei 250 V AC: 16 A
  • Schaltleistung Glühlampen: 2300 W
  • Schaltleistung Leuchtstofflampen DUO: 1000 VA
  • Schaltleistung Leuchtstofflampen parallel: 500 VA
  • Schaltleistung Leuchtstofflampen induktiv: 1000 VA


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Zum Verkauf steht das Eltako MFZ12NP – ein vielseitiges Multifunktions-Zeitrelais für die Gebäudeinstallation.

Das Zeitrelais eignet sich ideal für zeitgesteuerte Schaltungen in Wohn- und Gewerbeobjekten und bietet mehrere einstellbare Zeitfunktionen in einem Gerät.

---

️ Produktmerkmale

Multifunktions-Zeitrelais
Für DIN-Schienenmontage
Universelle Versorgungsspannung (z. B. 230V AC)
Mehrere Zeitfunktionen wählbar
Einstellbare Zeitbereiche
Kompakte Bauform

---

Einsatzbereiche

- Treppenhausbeleuchtung
- Lüftungssteuerung
- Zeitverzögerte Abschaltungen
- Steuerungs- und Automatisierungsaufgaben
- Haus- und Gebäudeautomation

---

Lieferumfang

1 × Eltako MFZ12NP Zeitrelais
(falls vorhanden)

---

& Hinweise

Schneller nach Zahlungseingang
Abholung möglich

1 Schließer nicht potenzialfrei 16 A /250 V AC, Glühlampen 2300 W. Stand-by-Verlust nur 0,5 Watt. - Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 - 1 Teilungseinheit (18 mm breit, 58 mm tief) - Zeiten zwischen 0,1 Sekunden|40 Stunden einstellbar
n.a.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Zeitrelais,multifunktion 1S,16A/250V AC MFZ12NP-230V+UC Betätigungsart analog mit Multifunktion, Funktion Multifunktion, 1. Zeitbereich Einheit Minuten/Stunden, 1. Zeitbereich 0,1 ... 40, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbauhöhe 58mm, Anzahl der Schließer 1, Anzahl der Öffner 0, Anzahl der Umschalter 0, Steuerspannung 1 230 ... 230V, Steuerspannungsart 1 AC, Frequenz der Steuerspannung 1 50 ... 50Hz, Steuerspannung 2 8 ... 230V, Steuerspannungsart 2 AC/DC, Frequenz der Steuerspannung 2 50 ... 50Hz, Versorgungsspannung 250 ... 250V, Spannungsart der Versorgungsspannung AC, Nennschaltstrom bei 250 V AC 16A, Schaltleistung Glühlampen 2300W, Schaltleistung Leuchtstofflampen DUO 1000VA, Schaltleistung Leuchtstofflampen parallel 500VA, Schaltleistung Leuchtstofflampen induktiv 1000VA, Analog einstellbares Multifunktions-Zeitrelais 230V+UC mit 10 Funktionen. Stand-by-Verlust nur 0.5 Watt. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais. Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC. Sehr geringes Schaltgeräusch. Zeiten zwischen 0.1 Sekunden und 40 Stunden einstellbar.

Eltako MFZ12NP-230V+UC - Blau - -20 - 50 °C -- 8 - 230 V - 2300 VA - 16 A - Analog einstellbares Multifunktions-Zeitrelais MFZ12NP mit 10 Funktionen

Eltako MFZ12NP-230V+UC. Produktfarbe: Blau, Temperaturbereich in Betrieb: -20 - 50 °C, : AC Eingangsspannung: 8 - 230 V, Ladekapazität: 2300 VA, Stromstärke: 16 A (MFZ12NP-230V+UC)
