Eltako Multifunktions-Zeitrelais Analog

1 Wechsler potenzialfrei 10 A /250 V AC, Glühlampen 2000 W.
Stand-by-Verlust nur 0,02 - 0,6 Watt.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit, 58 mm tief.
Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise
potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50 Hz trotzdem im
Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt.
Universal-Steuerspannung 8..230 V UC.
Versorgungsspannung wie die Steuerspannung.
Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar.
Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.

Produktfarbe:

Blau

:

AC Eingangsspannung:

8 - 230 V

Ladekapazität:

2000 VA

Stromstärke:

10 A

Betriebstemperatur:

-20 - 50 °C

• Hersteller: Eltako
• Bezeichnung: Zeitrelais,multifunktion
• Typ: MFZ12DX-UC
• Funktion: Multifunktion, mit 18 Funktionen
• Steuerspannungsart 1: AC/DC
• Spannungsart der Versorgungsspannung: AC/DC
• 1 Wechsler potenzialfrei 10A / 250V, AC
• Glühlampen 2000 W
• Stand-by-Verlust: 0,4 W
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
• 1Teilungseinheit = 18mm breit, 58mm tief
• mit Eltako-Duplex-Technologie
• Universal-Steuerspannung: 8..230V UC

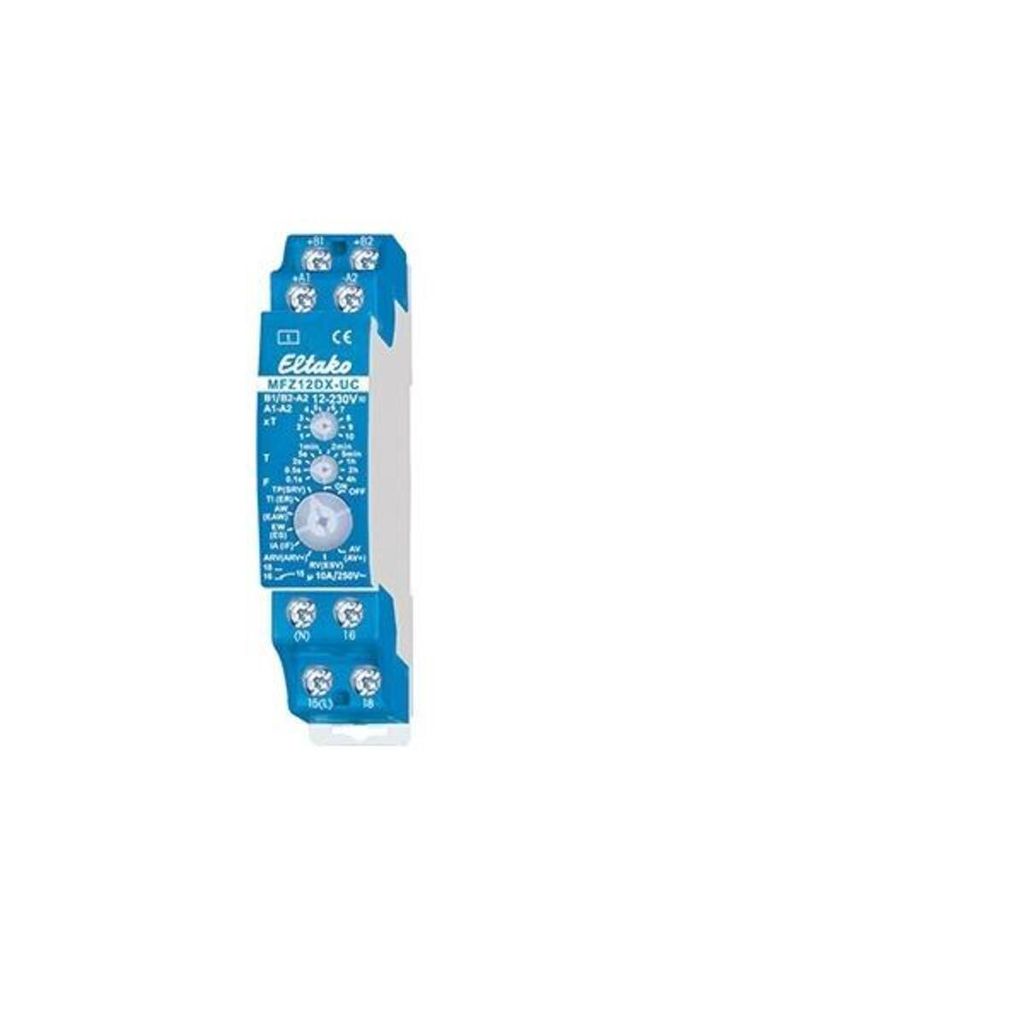

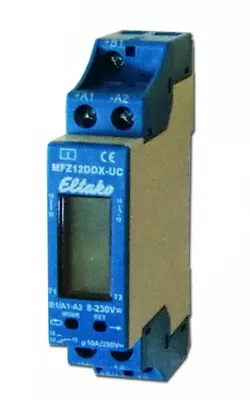

Eltako Zeitrelais,multifunktion MFZ12DX-UC

Hersteller:Eltako
Bezeichnung:Zeitrelais,multifunktion
Typ:MFZ12DX-UC
Betätigungsart:analog mit Multifunktion
Funktion:Multifunktion
1. Zeitbereich Einheit:Minuten/Stunden
1. Zeitbereich:0,1..40
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbauhöhe:58 mm
Anzahl der Umschalter:1
Steuerspannung 1:12..230 V
Steuerspannungsart 1:AC/DC
Frequenz der Steuerspannung 1:50 Hz
Versorgungsspannung:8..230 V
Spannungsart der Versorgungsspannung:AC/DC
Schaltleistung Glühlampen:2000 W
Schaltleistung Leuchtstofflampen DUO:1000 VA
Schaltleistung Leuchtstofflampen parallel:500 VA
Schaltleistung Leuchtstofflampen induktiv:1000 VA

Eltako Zeitrelais,multifunktion MFZ12DX-UC: weitere Details

1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,02-0,6 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unter­schiedliche Funktionsebenen ausgewählt werden. Funktionen F bei Anschluss der Stromversorgung an B1-A2 (Stand-by-Verlust 0,02-0,4W): RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Funktionen (F) bei Anschluss der Stromversorgung an B2-A2 (Stand-by-Verlust 0,02-0,6W): SRV = Stromstoßschalter mit Rückfallverzögerung. ER = Relais. EAW = Einschalt- und Ausschaltwischer. ES = Stromstoßschalter. IF = Impulsformer. ARV+ = Additive Ansprech- und Rückfallverzögerung. ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung. AV+ = Additive Ansprechverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie blinkt, solange der Arbeits­kontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden.

Geliefert wird: Eltako Zeitrelais,multifunktion MFZ12DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312603086

Eigenschaften:

• 1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*
• Stand-by-Verlust nur 0,02-0,6 Watt
• Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen, dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt
• Universal-Steuerspannung 8..230V UC
• Versorgungsspannung wie die Steuerspannung
• Zeiten zwischen 0.1 Sekunden und 40 Stunden sind einstellbar
• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unterschiedliche Funktionsebenen ausgewählt werden.

Technische Daten:

• Betätigungsart: analog mit Multifunktion
• Funktion: Multifunktion
• 1. Zeitbereich Einheit: Minuten/Stunden
• 1. Zeitbereich: 0,1..40
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1
• Einbauhöhe: 58 mm
• Anzahl der Umschalter: 1
• Steuerspannung 1: 8..230 V
• Steuerspannungsart 1: AC/DC
• Frequenz der Steuerspannung 1: 50 Hz
• Versorgungsspannung: 8..230 V
• Spannungsart der Versorgungsspannung: AC/DC
• Schaltleistung Glühlampen: 2000 W
• Schaltleistung Leuchtstofflampen DUO: 1000 VA
• Schaltleistung Leuchtstofflampen parallel: 500 VA
• Schaltleistung Leuchtstofflampen induktiv: 1000 VA

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Betätigungsart: analog mit Multifunktion
• Funktion: Multifunktion
• 1. Zeitbereich Einheit: Minuten/Stunden
• 1. Zeitbereich: 0,1..40
• Montageart: Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Betätigungsart: analog mit Multifunktion
  • Funktion: Multifunktion
  • 1. Zeitbereich Einheit: Minuten/Stunden
  • 1. Zeitbereich: 0,1..40
  • Montageart: DIN-Schiene
  • Breite in Teilungseinheiten: 1
  • Einbauhöhe: 58 mm
  • Anzahl der Umschalter: 1
  • Steuerspannung 1: 8..230 V
  • Steuerspannungsart 1: AC/DC
  • Frequenz der Steuerspannung 1: 50 Hz
  • Versorgungsspannung: 8..230 V
  • Spannungsart der Versorgungsspannung: AC/DC
  • Schaltleistung Glühlampen: 2000 W
  • Schaltleistung Leuchtstofflampen DUO: 1000 VA
  • Schaltleistung Leuchtstofflampen parallel: 500 VA
  • Schaltleistung Leuchtstofflampen induktiv: 1000 VA


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Zeitrelais,multifunktion MFZ12DX-UC Betätigungsart analog mit Multifunktion, Funktion Multifunktion, 1. Zeitbereich Einheit Minuten/Stunden, 1. Zeitbereich 0,1 ... 40, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbauhöhe 58mm, Anzahl der Schließer 0, Anzahl der Öffner 0, Anzahl der Umschalter 1, Steuerspannung 1 8 ... 230V, Steuerspannungsart 1 AC/DC, Frequenz der Steuerspannung 1 50 ... 50Hz, Versorgungsspannung 8 ... 230V, Spannungsart der Versorgungsspannung AC/DC, Schaltleistung Glühlampen 2000W, Schaltleistung Leuchtstofflampen DUO 1000VA, Schaltleistung Leuchtstofflampen parallel 500VA, Schaltleistung Leuchtstofflampen induktiv 1000VA, Analog einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,02 - 0,6 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0.1 Sekunden und 40 Stunden sind einstellbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Je nach Anschluss der Stromversorgung an die

Analog einstellbares Universalspannungs-Multifunktions-Zeitrelais MFZ12DX-UC 10A250V AC und Universalspannungs-Zeitrelais RVZ12DX-UC AVZ12DX-UC TGI12DX-UC EAW12DX-UC 10A250V AC Reiheneinbaugeräte für Montage auf Tragschiene Alte DIN. Für alle Steuerspannungen von 8 bis 230V DC und AC 5060 Hz. Zeiten zwischen 01 Sekunden und 40 Stunden mit den Zeitbasen 01 05 2 und 5 Sekunden 1 2 und 5 Minuten 1 2 und 4 Stunden sowie den Multiplikator von 1-10 sind einstellbar. Kontaktschaltung im Nulldurchgang der Sinuswelle. Stand-by-Verlust nur 01 Watt. Je nach Anschluss der Stromversorgung B1 oder B2 beim MFZ12 - können zwei unterschiedliche Funktionsebenen ausgewählt werden. Teilungseinheit 18mm breit 55mm tief.

Das Multifunktions-Zeitrelais ELTAKO MFZ12DX-UC bietet eine vielseitige Zeitsteuerung mit einer Vielzahl von Funktionen und einer präzisen Einstellungsmöglichkeit für Zeitintervalle. Das Relais ist für die DIN-Schiene geeignet und bietet eine breite Auswahl an Funktionen, die durch die Wahl der Stromversorgungsanschlüsse angepasst werden können.

ELTAKO Multifunktionszeitrelais MFZ12DX-UC 1TE 1xWechsler 8-230V 0,5s-1h 2000W MFZ12DX-UC (23001005)
