Digital einstellbare Universalspannungs-Multifunktions-Zeitrelais MFZ12DDX-8..230 V UC 10A250V AC Reiheneinbaugeräte für Montage auf Tragschiene Alte DIN. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Mit Eltako-Duplex-Technologie hierbei kann das Schalten des Kontaktes im Nulldurchgang der Sinuswelle gewählt werden. Bei der Zeiteinstellung lassen sich innerhalb des vorgewählten Zeitrahmens alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene Zeit wird ständig digital angezeigt. 1 Teilungseinheit 18mm breit 58mm tief. Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,05 - 0,5 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8…230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.
Features:
- Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen
- Geringer Stand-by-Verlust von 0,05 - 0,5 Watt
- LC-Display für einfache Zeiteinstellungen über zwei Tasten
- 600 einstellbare Zeitwerte von 0.1 bis 99 Stunden
- Bistabiles Relais verhindert Erwärmung im Betrieb
Technische Daten:
- Versorgungsspannung: 230 V
- Steuerspannung: von 8…230 V
- Nennschaltstrom bei 250 V AC - A
- Schaltleistung Glühlampen 2000 W
- Schaltleistung Leuchtstofflampen DUO 1000 VA
- Schaltleistung Leuchtstofflampen induktiv 1000 VA
- Schaltleistung Leuchtstofflampen parallel 500 VA
- Zeitbereich Einheit: Minuten/Stunden
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 1
- Anzahl der Schließer: 2
- Einbautiefe: 58 mm
Lieferumfang:
- Zeitrelais
- Bedienungsanleitung
ELTAKO Multifunkt.Zeitrelais MFZ12DDX-UC 1TE 1xWechsler 8-230V 0,5s-1h 2000W MFZ12DDX-UC (23001004)
Eigenschaften:
- 1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*
- Stand-by-Verlust nur 0,05-0,5 Watt
- Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen, dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt
- Universal-Steuerspannung 8..230V UC
- Versorgungsspannung wie die Steuerspannung
- Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt
- Hierzu sind nur zwei Tasten zu bedienen
- Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben
- Die längste Zeit ist 99 Stunden
- 600 Zeiteinstellungen sind möglich
- Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt
- Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
- Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.
Technische Daten:
| Betätigungsart | digital mit Multifunktion |
| Funktion | Multifunktion |
| 1. Zeitbereich Einheit | Minuten/Stunden |
| 1. Zeitbereich | 0,1..40 |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |
| Einbauhöhe | 58 mm |
| Anzahl der Umschalter | 1 |
| Steuerspannung 1 | 8..230 V |
| Steuerspannungsart 1 | AC/DC |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Versorgungsspannung | 8..230 V |
| Spannungsart der Versorgungsspannung | AC/DC |
| Schaltleistung Glühlampen | 2000 W |
| Schaltleistung Leuchtstofflampen DUO | 1000 VA |
| Schaltleistung Leuchtstofflampen parallel | 500 VA |
| Schaltleistung Leuchtstofflampen induktiv | 1000 VA |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Betätigungsart | digital mit Multifunktion |
| Funktion | Multifunktion |
| 1. Zeitbereich Einheit | Minuten/Stunden |
| 1. Zeitbereich | 0,1..40 |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |
| Einbauhöhe | 58 mm |
| Anzahl der Umschalter | 1 |
| Steuerspannung 1 | 8..230 V |
| Steuerspannungsart 1 | AC/DC |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Versorgungsspannung | 8..230 V |
| Spannungsart der Versorgungsspannung | AC/DC |
| Schaltleistung Glühlampen | 2000 W |
| Schaltleistung Leuchtstofflampen DUO | 1000 VA |
| Schaltleistung Leuchtstofflampen parallel | 500 VA |
| Schaltleistung Leuchtstofflampen induktiv | 1000 VA |

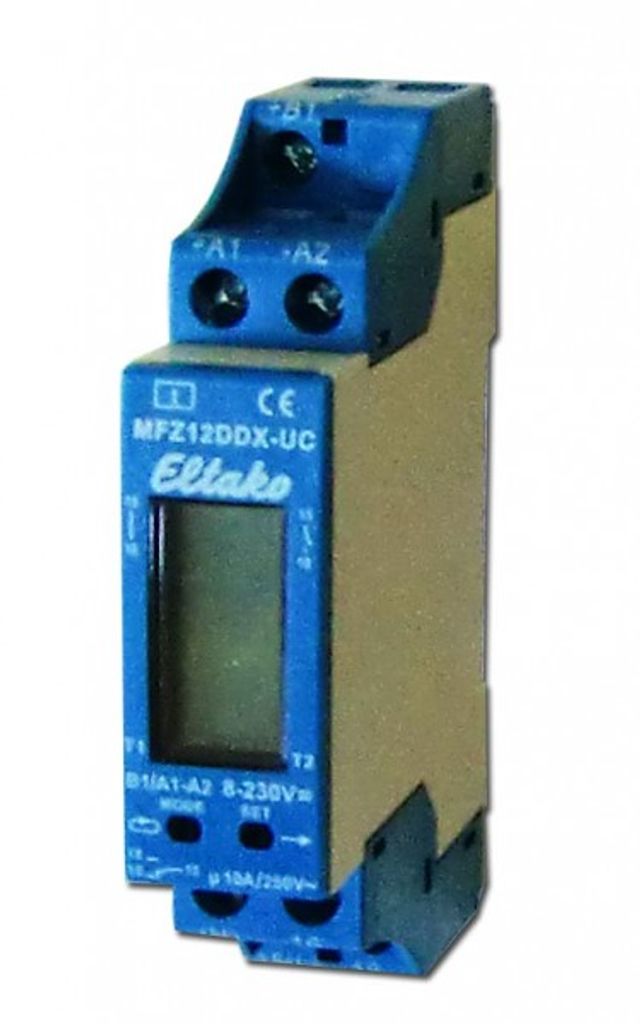

Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Eltako 23001004 MFZ12DDX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereic... Eltako Zeitrelais,multifunktion MFZ12DDX-UC Hersteller :Eltako Bezeichnung :Zeitrelais,multifunktion 10A/250VAC Typ :MFZ12DDX-UC
| Betätigungsart | digital mit Multifunktion |
| Funktion | Multifunktion |
| 1. Zeitbereich Einheit | Minuten/Stunden |
| 1. Zeitbereich | 0,1..40 |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |
| Einbauhöhe | 58 mm |
| Anzahl der Umschalter | 1 |
| Steuerspannung 1 | 12..230 V |
| Steuerspannungsart 1 | AC/DC |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Versorgungsspannung | 8..230 V |
| Spannungsart der Versorgungsspannung | AC/DC |
| Schaltleistung Glühlampen | 2000 W |
| Schaltleistung Leuchtstofflampen DUO | 1000 VA |
| Schaltleistung Leuchtstofflampen parallel | 500 VA |
| Schaltleistung Leuchtstofflampen induktiv | 1000 VA |
Eltako Zeitrelais,multifunktion MFZ12DDX-UC: weitere Details 1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0,1-9,9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.
Funktionen:
- RV = Rückfallverzögerung.
- AV = Ansprechverzögerung.
- AV+ = Additive Ansprechverzögerung.
- TI = Taktgeber mit Impuls beginnend.
- TP = Taktgeber mit Pause beginnend.
- IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner).
- IF = Impulsformer.
- EW = Einschaltwischer.
- AW = Ausschaltwischer.
- EAW = Einschalt- und Ausschaltwischer.
- ARV = Ansprech- und Rückfallverzögerung.
- ARV+ = Additive Ansprech- und Rückfallverzögerung.
- ES = Stromstoßschalter.
- SRV = Stromstoßschalter mit Rückfallverzögerung.
- ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung.
- ER = Relais.
- ON = Dauer EIN.
- OFF = Dauer AUS.
Bei den Funktionen TI, TP, IA, EAW, ARV und ARV+ kann eine abweichende zweite Zeit eingegeben werden, auch mit anderem Zeitrahmen.
Einstellung der Zeiten und Funktionen:
Durch Drücken der Taste MODE wird das LCD-Element gewählt, welches geändert werden soll. Das jeweils im Zugriff befindliche Element blinkt. Durch Drücken der Taste SET wird das im Zugriff befindliche Element geändert. Dies kann die Funktion, der Zeitrahmen, die Zeit T1 oder die Zeit T2 (nur bei TI, TP, IA, EAW, ARV und ARV+) sein. Jede Eingabe wird mit der Taste MODE beendet. Nach der Zeiteinstellung mit MODE blinkt kein Element mehr das Zeitrelais ist betriebsbereit. Mit dem nächsten Drücken der MODE-Taste beginnt der Eingabezyklus von vorne, alle eingestellten Parameter bleiben erhalten, wenn sie nicht mit SET geändert werden. 25 Sekunden nach der letzten Betätigung und bei immer noch blinkendem Element wird der Eingabezyklus automatisch beendet und verfallen die vorherigen Änderungen.
Anzeigefunktionen des LC-Displays:
Wurden die Funktionen ON oder OFF gewählt, so wird keine Zeit, sondern werden nur ON oder OFF und das Kontaktsymbol in der richtigen Stellung gezeigt. Bei allen anderen Funktionen werden die eingestellte(n) Zeit(en), das Funktionskürzel und das Kontaktsymbol in der richtigen Stellung offen oder geschlossen gezeigt. Während des Zeitablaufes blinkt die ablaufende Zeit und wird die Restzeit angezeigt.
Sicherheit bei Stromausfall:
Die eingestellten Parameter werden in einem EEPROM gespeichert und stehen daher nach einem Stromausfall sofort wieder zur Verfügung. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden.
Geliefert wird: Eltako Zeitrelais,multifunktion 10A/250VAC MFZ12DDX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312603079
