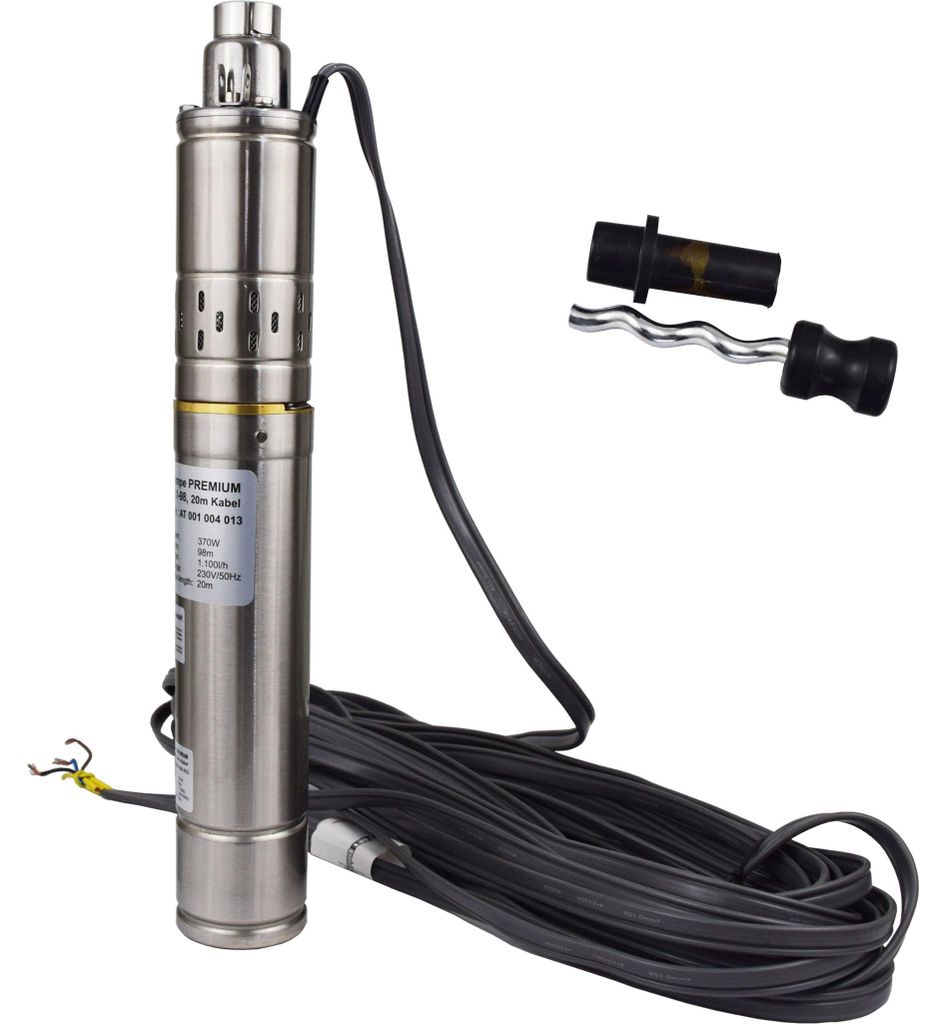

Agora-Tec® 3 Zoll Brunnenpumpe Tiefbrunnenpumpe PREMIUM screw 370W-1.1-98 20m Kabel sandverträglich sandresistent

Besonderheiten / Funktionen der Agora-Tec® 3 Zoll Brunnenpumpe Tiefbrunnenpumpe PREMIUM screw 370W-1.1-98 20m Kabel

• leistungsstarke, robuste Hochdruck Tiefbrunnenpumpe mit Schrauben-Technologie
• arbeitet nach dem Verdrängungsprinzip
• robuste, rostfreie Volledelstahlpumpe (Motor, Pumpenkopf und Ansaugkammer aus Edelstahl)
• sandverträgliche Tiefbrunnenpumpe, geeignet für die Förderung von Klarwasser mit Sandanteilen
• Neben dem verbauten Rotor-/Stator-Set ist ein weiteres Set als Ersatzteil im Lieferumfang enthalten.
• inkl. Motorschutzschalterbox
• HINWEIS: Je höher der Sandanteil ist, desto höher ist der mögliche Verschleiß von der Fördergruppe (Rotor/Stator)
• kein Rückschlagventil enthalten
• kein Rückflussverhinderer enthalten
• Verpackung: als Karton

Technische Daten der Agora-Tec® 3 Zoll Brunnenpumpe Tiefbrunnenpumpe PREMIUM screw 370W-1.1-98 20m Kabel

• Leistung P2: 370 W
• Spannung: 230 V / 50 Hz (Wechselspannung)
• max. Förderhöhe: 75 m (technologisch bedingte Toleranz +/- 10%)
• max. Druck: 7,5 bar (technologisch bedingte Toleranz +/- 10%)
• max. Fördermenge: 1100 l/h
• max. Wassertemperatur: 35 °C
• max. Tauchtiefe: 15 m
• Länge: 49,4 cm
• Durchmesser: 75,5 mm
• Anschluss Druckseite: 1 Zoll IG
• Ansaughöhe über dem Pumpenfuß: 31,9 bis 34,8 cm
• Maschenweite Ansaugsieb: 1,5 x 1 mm
• Anzahl Schrauben: 1
• kein Rückschlagventil enthalten
• kein Rückflussverhinderer enthalten
• Schutzklasse Motor: IP 68
• Kabellänge: 20 m
• Gesamtgewicht: 9,3 kg
• gewicht: 10,3 kg
• Paketmaße: 87 x 21 x 11 cm
• Verpackung: als Karton

Technische Daten der Motorschutzschalterbox

• Motorschutz: 8 A
• Kondensator: 25 µF
• Steckertyp: 230V EU Plug
• inkl. Netzschalter

Im Lieferumfang enthalten

• 1 Stück Agora-Tec® 3 Zoll Brunnenpumpe Tiefbrunnenpumpe PREMIUM screw 370W-1.1-98 20m Kabel
• 1 Stück Agora-Tec® Ersatzteil Rotor/Stator-Set
• 1 Stück Motorschutzschalterbox
• deutsche Bedienungsanleitung

Allgemeine und wichtige Hinweise zum Brunnenbau und zur Produktfindung:

• Bei neu geplanten bzw. frisch gebohrten Brunnen sollte der Brunnenbauer Ihnen:
  • den Bohrdurchmesser
  • den Sandgehalt des Brunnenwassers in Partikelgröße und Menge
  • die Förderleistung des Brunnens (l/h)
  • den Wasserstand messen und mitteilen sowie den Flugsand (Bohrsand) auspumpen
• Aus diesen Daten kann man eine Auswahl des Produktes treffen:
  • Durchmesser der Pumpe
  • sandresistente Pumpe (Schraubentechnologie) oder Laufrad Kreiselpumpe
  • Bedarf der Fördermenge der Pumpe, nach Abzug der Höhendifferenz (Förderverlust siehe Kennlinie) und Förderleistung des Brunnens
  • Bedarf des Förderdruckes, abhängig vom Höhenunterschied in Metern, zwischen dem Wasserstand zum höchstgelegenen Verbraucher und dem Druckbedarf der Verbraucher (meistens ca. 4 bis 5 Bar). Bei der Ermittlung des Förderdruckes der Pumpe muss man abhängig von der zu fördernden Höhe einen Druckverlust einkalkulieren (ca. 10 Meter Förderhöhe entspricht einem Verlust von 1 Bar)

Planungs- und Montagebeispiel für eine Hauswasserversorgung:

• Wasserstand ab Rasenkante gleich 20 Meter
• Oberkante Filterrohr ab Rasenkante gleich 20 Meter (Hier sollte die Ansaugung der Pumpe platziert werden)
• Gesamttiefe des Brunnens ab Rasenkante gleich 25 Meter
• Höchster Verbraucher gleich 2 Meter über Rasenkante

Gesamtförderhöhe: 20 Meter + 2 Meter = 22 Meter entspricht einem Druckverlust von 2,2 bar

Der Förderdruck der Pumpe sollte bei ca. 6 bar liegen. Dabei ist darauf zu achten, dass man die am Verbraucher gelieferte Fördermenge der Pumpe, aus der Kennlinie der Pumpe entnehmen muss.

Diese entspricht nach Abzug der Förderhöhe von 22 Metern dem Wert der Fördermenge in der Kennlinie.

WICHTIG:Beachten Sie die Förderleistung des Brunnens. Liefert dieser nicht genug Wasser nach, ist die Gefahr des Trockenlaufens der Pumpe gegeben. Diese muss ständig unter Wasser stehen!

Weitere wichtige Hinweise zum Brunnenbau:

• Beachten Sie bei der Auswahl des Bohrdurchmessers, dass Sie flexibel bleiben. Je kleiner der Durchmesser, desto weniger Auswahl an Pumpenvarianten haben Sie.
• Der Förderdruck einer Pumpe wird durch den Durchmesser der Pumpe und die Menge der Laufräder bestimmt. (Je größer der Durchmesser, desto weniger Laufräder sind notwendig)
• Beachten Sie, dass bei einem Sandgehalt größer 65 Gramm/1000 Liter Wasser, keine Laufradpumpen verwendet werden sollten.
• Die Brunnenpumpe muss immer vollständig unter Wasser stehen (Kühlung der Pumpe)!
• Beachten Sie, dass bei Verwendung eines Rückschlagventils am Pumpenausgang, die Steigleitung frostsicher verlegt sein muss (alternativ muss diese Steigleitung vor der Frostperiode entleert werden). Betrifft vor allem die Nutzung im Garten.
• Beachten Sie bei der Montage einer Pumpensteuerung, dass die Pumpe den Ausschaltdruck des Pumpenschalters liefern kann (Pumpe max. Druck = 3,6 bar -> Druckschalter Ausschaltdruck = 3,5 bar -> funktioniert nicht!)
• Verwenden Sie nur rostfreie Seile (z.B. aus Edelstahl) oder unser PP-Seil zum Ablassen der Pumpe.
• Beachten Sie bei der Montage des Brunnenrohrs aus KG-Rohren, dass diese an den Muffen enger sind bzw. durch schlechte Lagerung "oval" werden können (In diesem Fall stimmt der Durchmesser nicht mehr und die Pumpe kann entweder beim Herablassen hängen bleiben oder sie bekommen die Pumpe nicht wieder aus dem Brunnenrohr gezogen). Sollten Sie sich unsicher sein, beziehen Sie den nächstkleineren Pumpendurchmesser oder bauen Sie sich einen Dummy zum Testen.
