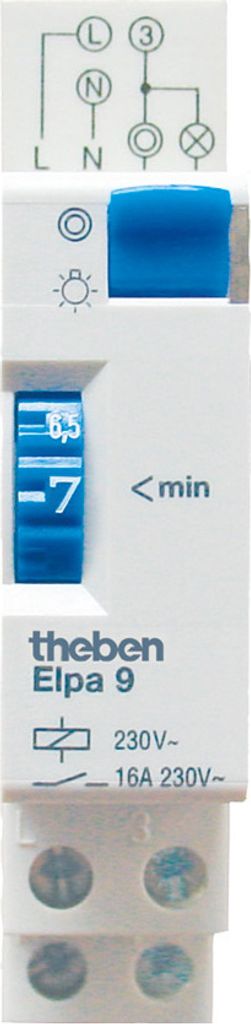

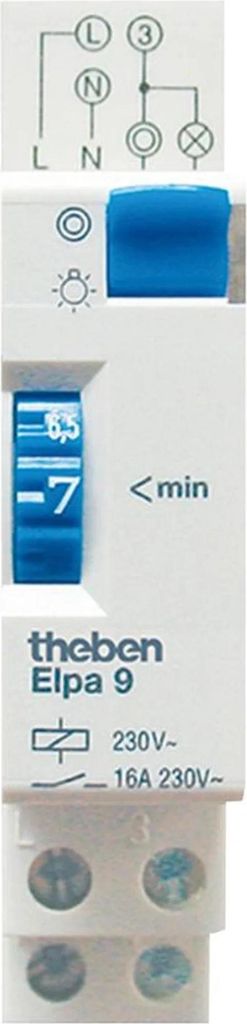

Theben Treppenlicht-Zeitschalter 1S, 1-7min ELPA 9

Dieser elektromechanische Treppenlicht-Zeitschalter ist primär für den Reiheneinbau konzipiert und belegt eine Modulbreite von 17,5 mm (1 TE). Er ist speziell für die Nachrüstung bestehender Dreileiter-Installationen mit Bodenbeleuchtung vorgesehen. Der Schaltbereich ist stufenlos von 1 bis 7 Minuten einstellbar. Der leistungsfähige Schließerkontakt ist für eine Schaltleistung von 16 Ampere bei 230 Volt Wechselspannung dimensioniert. Der Tastereingang ist auf maximal 50 Milliampere begrenzt.

• Bauart: Elektromechanischer Treppenlicht-Zeitschalter
• Montage: Reiheneinbau, 1 TE (17,5 mm)
• Anschlusskonfiguration: 3-Leiter-Anschluss mit Bodenbeleuchtung
• Funktionalität: Nicht nachschaltbar (ohne Nachschaltung)
• Zeitbereich: 1 bis 7 Minuten
• Schaltkontakt: 1 Schließer (16 A bei 230 V AC)
• Tasterstrom: Maximal 50 mA
• Einsatzbereich: Nachrüstung bestehender Anlagen

Verpackungseinheit: 1 Stück

[ 25872424: 2026-07-31 19:55:31.0 ]



Eigenschaften - Reiheneinbau-Treppenlicht-Zeitschalter, Breite 1 TE, nicht nachschaltbar, für 3-Leiter-Anschluß mit Bodenbeleuchtung, Tastereingang, nur zur Nachrüstung bestehender Anlagen Technische Daten:

• Funktion: mechanisch
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1
• Einbautiefe: 60 mm
• Anzahl der Kontakte als Schließer: 1
• Steuerspannung 1: 230 V
• Steuerspannungsart 1: AC
• Frequenz der Steuerspannung 1: 50..60 Hz
• Bemessungsschaltstrom: 16 A
• Max. Schaltstrom (cos phi: 0,6)=10 A
• Rückfallverzögerung: 0,5..7 min
• Taster Glimmlampenstrom: 50 mA
• Schaltungsart: 3-Leiter-Schaltung
• Ausschaltvorwarnung: ohne
• Stromstoßfunktion wählbar: Nein
• Nachschaltung: ohne
• Versorgungsspannung: 207..253 V
• Spannungsart der Versorgungsspannung: AC
• Max. Glühlampenlast: 2300 W
• Max. Leuchtstofflampenlast: 2300 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 1300 VA

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Theben Treppenlicht-Zeitschalter ELPA 9

Hersteller:Theben
Bezeichnung:Treppenlicht-Zeitschalter 1S, 1-7min
Typ:ELPA 9
Funktion:mechanisch
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbautiefe:60 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:230 V
Steuerspannungsart 1:AC
Frequenz der Steuerspannung 1:50..60 Hz
Bemessungsschaltstrom:16 A
Max. Schaltstrom (cos phi 0,6):10 A
Rückfallverzögerung:0,5..7 min
Taster Glimmlampenstrom:50 mA
Schaltungsart:3-Leiter-Schaltung
Ausschaltvorwarnung:ohne
Stromstoßfunktion wählbar:nein
Nachschaltung:ohne
Versorgungsspannung:207..253 V
Spannungsart der Versorgungsspannung:AC
Max. Glühlampenlast:2300 W
Max. Leuchtstofflampenlast:2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert):1300 VA
Max. Schaltleistung LED:300 W
Leistungsaufnahme:0 W

Theben Treppenlicht-Zeitschalter ELPA 9: weitere Details

Reiheneinbau-Treppenlicht-Zeitschalter, Breite 1 TE, nicht nachschaltbar, für 3-Leiter-Anschluß mit Bodenbeleuchtung, Tastereingang, nur zur Nachrüstung bestehender Anlagen

Geliefert wird: Theben Treppenlicht-Zeitschalter 1S, 1-7min ELPA 9, Verpackungseinheit: 1 Stk., EAN: 4003468010129

• Treppenlicht-Zeitschalter, elektromechanisch
• 3-Leiter Anschlusssystem und Bodenbeleuchtung, jedoch ohne Nachschaltung (für Neuanlagen nicht mehr erlaubt)
• Klemmenbelegung wie ELPA 8
• Kein Ruhestromverbrauch
• Kippschalter für Dauerlicht
• Höchste Zuverlässigkeit durch Synchronmotor-Antrieb
• Einfachste Zeiteinstellung und direktes Ablesen der Verzögerungszeit auf einer Absolutskala
• Präzisions-Mechanik und dadurch exakte Schaltdauer
• Sehr hohe Stör-Unempfindlichkeit

Elektromechanisch, Synchronmotor-Antrieb, höchste Genauigkeit der Verzögerungszeit, hohe zulässige Glimmlampenlast, Kippschalter für Dauerlicht oder Minutenlicht. Einfache Zeiteinstellung und direktes Ablesen der Verzögerungszeit auf einer Absolutskala, immer gleicher Anschluss für alle Installationsarten. Bauform: Normgehäuse 45 x 17,5 x 60 mm, Schnellbefestigung für 35 mm Profilschiene, Aufbaumontage mit zusätzlicher Klemmenabdeckung, plombierbar.

• Funktion: mechanisch
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1
• Einbautiefe: 60 mm
• Anzahl der Schließer: 1
• Anzahl der Öffner: 0
• Anzahl der Wechsler: 0
• Steuerspannung 1: 230..230 V
• Steuerspannungsart 1: AC
• Frequenz der Steuerspannung 1: 50..50 Hz
• Bemessungsschaltstrom: 16 A
• Max. Schaltstrom (cos phi : 0,6): 10 A
• Rückfallverzögerung: 1..7 min
• Taster Glimmlampenstrom: 50 mA
• Schaltungsart: 3-Leiter-Schaltung
• Ausschaltvorwarnung: ohne
• Nachschaltung: ohne
• Versorgungsspannungsbereich: 230..230 V
• Spannungsart der Versorgungsspannung: AC
• Max. Glühlampenlast: 2300 W

Die ELPA 9 von Theben ist ein kompakter, elektromechanischer Treppenlicht‑Zeitschalter für DIN‑Schiene zur zuverlässigen Steuerung von Treppenhaus‑ und Flurbeleuchtung. Er bietet einen einstellbaren Verzögerungszeitbereich von 1 bis 7 Minuten mit direkter Ablesung auf einer klar gestalteten Skala, was eine unkomplizierte Einstellung ohne komplexe Programmierung ermöglicht. Der robuste Synchronmotor-Antrieb sorgt für hohe Zuverlässigkeit und Langlebigkeit, und ein Kippschalter für Dauerlicht erlaubt die manuelle Beleuchtungssteuerung ohne Zeitbegrenzung. Der Zeitschalter benötigt im Stand‑by keinen Ruhestrom und lässt sich schnell und sicher über Schraubklemmen auf der DIN‑Schiene verdrahten. Mit seiner kompakten Bauform (1 TE) ist die ELPA 9 eine platzsparende, praxisnahe Lösung für klassische Treppenlicht‑Zeitschaltungen in Wohn‑ und Objektbereichen.
