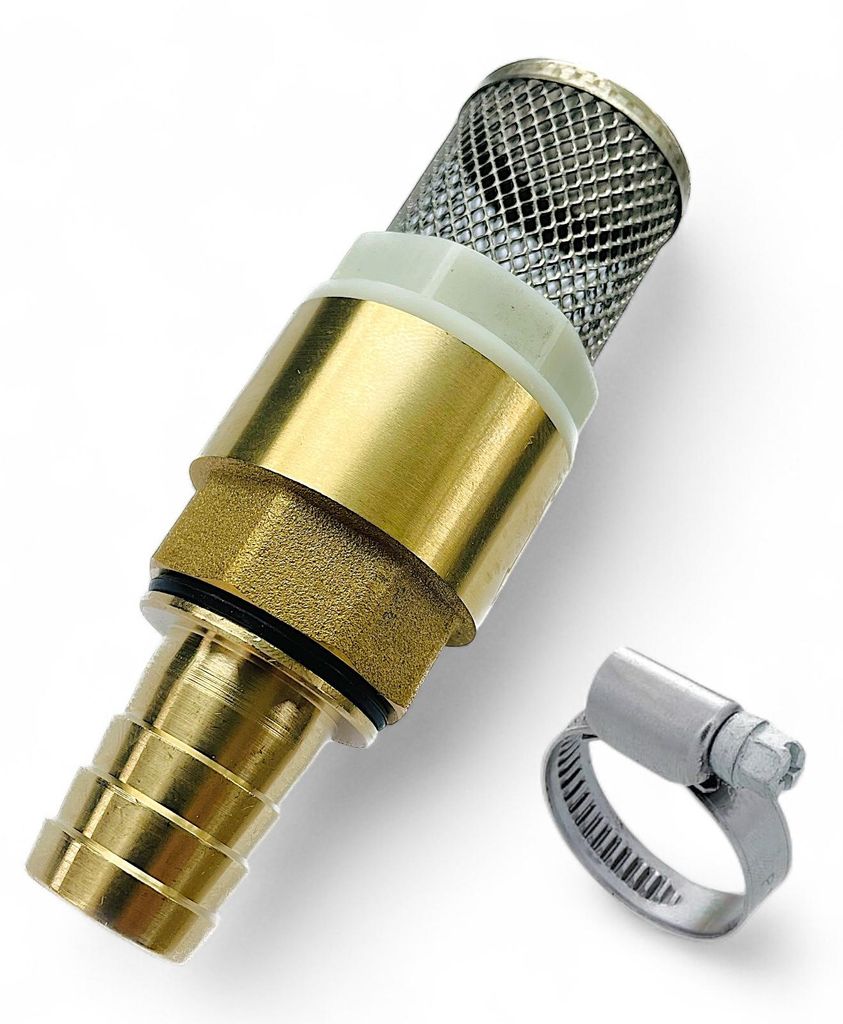

Fußventil Messing mit Rückschlagventil Schelle Saugkorb 3/4 Zoll - Tülle 19mm

Fußventil Messing mit Feder und Saugkorb mit Edelstahlgeflecht

• Mit Feder
• Ventilkegel aus Kunststoff mit Gummidichtung
• auch zur Horizontalmontagegeeignet
• Druck: PN 10
• Saugkorb aus feinmaschigem Edelstahlgeflecht

Schlauchtülle mit AG Messing Wulst und Dichtung

• Schlauchtülle mit Wulst und Dichtung
• Material: Messing CW617N
• Material Dichtung: NBR 70°A; mit KTW/W270 Zulassung
• warmgepresst

Schlauchschelle W4 9mm

• komplett (Band, Gehäuse und Schraube) aus Edelstahl / W4
• nach DIN 3017
• gepresstes Profil
• Bandbreite 9 mm
• für Außen- & Innenbereich
• Sechskant - Schraubenkopf mit Schlitz

Hinweis:

Artikel wir in Einzelteilen geliefert, muss montiert / zusammengeschraubt werden.

! Montage-, Warn- und Sicherheitshinweise !

Es ist darauf zu achten, dass die Anschlussmaße - und Gewinde immer in den Abmessungen zueinander passend gewählt werden.

Gewinde sollten nicht übermäßig stark mit Hanf oder Dichtband abgedichtet werden, d.h. nach dem Aufbringen des Hanfes müssen die Gewindespitzen noch sichtbar sein.

Eine zu starke Eindichtung der Gewinde führt zu erhöhten Spannungen im Bauteil.Diese Spannungen können letztlich zum Riss führen.

Um Schäden durch die Montage zu vermeiden, sollen die Bauteile bestimmungsgemäß mit geeigneten Werkzeugen herkömmlicher Bauart ohne größeren Kraftaufwand und ohne Hebelverlängerung eingeschraubt werden.

Es ist darauf zu achten, dass die entsprechenden Gegengewinde ausreichend lang sind.

Alle Bauteile sind, wenn vorhanden, nur an den dafür vorgesehenen Schlüsselflächen mittels eines geeigneten Schlüssels / Zange zu installieren.

Die Montage der Produkte muss bei Berücksichtigung der vorgenannten Hinweise spannungsfrei erfolgen.

Ein Ausrichten z.B. Rohrleitungen über von uns gelieferte Verschraubungen ist nicht zulässig, da es hierdurch auch später noch zu Spannungsrissen und Folgeschäden kommen kann.

Durch die Verbindung unterschiedlicher Metalle oder Legierungen kann es ggf. zu Korrosion kommen (z.B. Verbindungen von Messing mit Edelstahl oder Kupfer mit verzinkten Metallen). Diese Eigenschaften sind vor dem Einbau unserer Produkte zu klären.

Nach der Installation sind die Bauteile einer sorgfältigen Druck- Dichtigkeitsprobe zu unterziehen.

In jedem Fall sind die ggf. den Bauteilen beiliegenden Montagehinweise zu beachten.
