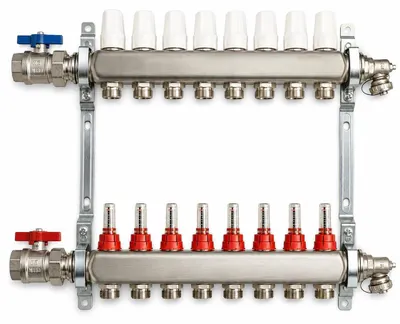

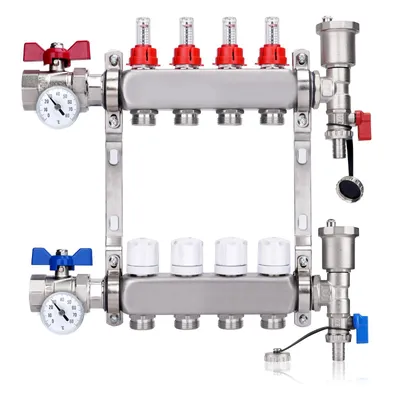

Edelstahl Heizkreisverteiler Für Fußbodenheizung, 5 Heizkreise, inkl.16 mm Klemmverschraubung Thermometer Stellantriebe Durchflussreg, Systemverteiler

Technische Daten:

Verteiler mit 5 Heizkreisen

Zum Anschluss der verschiedenen Heizungsrohre werden Klemmverschraubungen 3/4" Eurokonus benötigt(Nicht enthalten)

Verteilerbalken: Edelstahl WSt-Nr. 1.4301

Anschluss seitlich (Anbindung an den Wärmeerzeuger): 1" Innengewinde

Rücklaufbalken:mit Stellantriebe

Abgänge der einzelnen Heizkreise: 3/4" AG mit Eurokonus

Abstande der einzelnen Abgänge: 50 mm

Verteilerlänge:  (siehe Artikelbild)

Mengenregulierung mit Entlüfterschlüssel am Rücklaufventil oder direkt am Durchflussmesser

Details
Im Lieferumfang enthaltene Artikel
- 2 Verteilerbalken
- 2 Verteilerhalter schallgedämmt
- 2 Kugelhähne 1"
- 0.5-5 L/Min Durchflussanzeiger (2-13 fach optional wählbar)
- Stellantriebe (4-8 fach optional wählbar)
- Ventileinsätze 30 x 1,5 mm
- 2 automatische Entlüfter(1/2", Max.10Bar, Max.110℃) !!!
- Anschlüsse für Eurokonus 3/4"
- max. Betriebstemperatur 60 °C
- max. Betriebsdruck 5 bar
- 2 Thermometer (optional)
- 16mm*2mm Klemmverschraubung (optional)

Hinwels bel die Elnregullerung
·Beachten Sie bitte das die Krels-Absperrventile 100% geöffnet sind vor Sie anfangen mit der Elnregullerung
·mögllcherwelse lst es notwendig um das Elnregullerung zu wiederholen bis alle Krelse der gewunschter Volumenstrom haben.
·Falls die soll-volumenstrom nicht bekannt ist können Sie ein Wert von 2Ltr./min einstellen.

Q & A
1. Wozu dient der Durchflussmesser?
Antwort:
Er zeigt wie ein Tacho die Wassermenge in jedem Heizkreis an. Da Rohrlängen variieren (z.B. Wohnzimmer länger als Schlafzimmer), fließt warmes Wasser in langen Leitungen langsamer – der Durchflussmesser macht dies sichtbar.

2. Warum muss der Durchfluss reguliert werden?
Antwort:
Das Einstellventil passt den Durchfluss an (wie ein Wasserhahn), sodass alle Räume gleichmäßig warm werden.

3. Welche Vorteile hat das für Nutzer?
Antwort:
Behebt ungleiche Raumtemperaturen
Selbsteinstellung ohne Handwerker
Spart Heizkosten (durch optimierte Brennerleistung)

Warum sind automatische Entlüftungsventile notwendig?
In Heizungssystemen sammelt sich Luft durch:
Füllvorgänge (Lufteinschlüsse beim Befüllen)
Thermische Entgasung (Sauerstofffreisetzung bei Erwärmung)

Folgen ohne Entlüftung:
️ Luftblöcke („Luftsack“) behindern den Wasserdurchfluss → kalte Heizkreise
️ Geräusche (Gluckern in Leitungen)
️ Korrosion (Sauerstoff beschleunigt Rostbildung)



Funktionen des Entwässerungsventils am Fußbodenheizungsverteiler
1. Systementwässerung
Wartungsentleerung: Bei Heizungspausen oder Reparaturen vollständige Entleerung der Rohre zur Frostschutz-Prävention
Notdruckabbau: Schnelle Druckreduzierung bei Überdruckgefahr zum Schutz der Anlagenkomponenten

2. Verunreinigungsbeseitigung
Spülung: Regelmäßiges Öffnen entfernt Schlamm/Rostablagerungen (empfohlen: 1× jährlich vor Heizsaison)
Diagnose: Wasser beim Ablassen – trübes/rostiges Wasser zeigt Reinigungsbedarf an

Die Funktionen des Thermometers
Überwachung des hydraulischen Gleichgewichts im System
Temperaturdifferenz-Diagnose: Durch Vergleich der Vor-/Rücklauftemperatur (Sollwert: 5-10°C) lassen sich Systemstörungen identifizieren:
ΔT > 15°C → Zu geringer Durchfluss (Ventil öffnen oder Verstopfung prüfen)
ΔT < 3°C → Übermäßiger Durchfluss (Ventil schließen zur Energieeinsparung)
Beispiel: Bei 45°C Vorlauf/30°C Rücklauf deutet dies auf langsame Zirkulation in einigen Kreisen hin – längste Leitungen prioritär regulieren.

& Störfrüherkennung
Kesseleffizienzanalyse: Rücklauftemperatur <25°C (bei Brennwerttechnik) zeigt Wärmeübertragerprobleme oder Pumpen an.
Leitungszustandsmonitoring: Plötzlicher Vorlaufanstieg ohne Rücklaufänderung signalisiert Filterblockade oder Luftblasen.

Sicherheitsmechanismen
Hitzeschutz: Vorlauf >60°C beschleunigt PE-RT-Rohralterung – Temperaturfühler aktiviert Kesselsperre.
Kondensationsprävention: Rücklauf <20°C verursacht Metallkorrosion durch Taubildung


Längenbeschränkung pro Heizkreis
Maximale zulässige Länge:
Nach der deutschen Norm DIN EN 1264 beträgt die empfohlene maximale Länge eines Heizkreises 80-100 Meter, abhängig vom Wärmequellentyp:

Zentralheizung:
90-100 Meter (höherer Systemdruck: 4-6 bar);
Wandtherme (Einzelheizung): 60-80 Meter (niedrigerer Systemdruck: 2-3 bar)

Längenunterschiede zwischen Heizkreisen:
Die Differenz der Rohrlängen unter demselben Verteiler sollte <10 Meter betragen, um hydraulische Ungleichgewichte zu vermeiden
