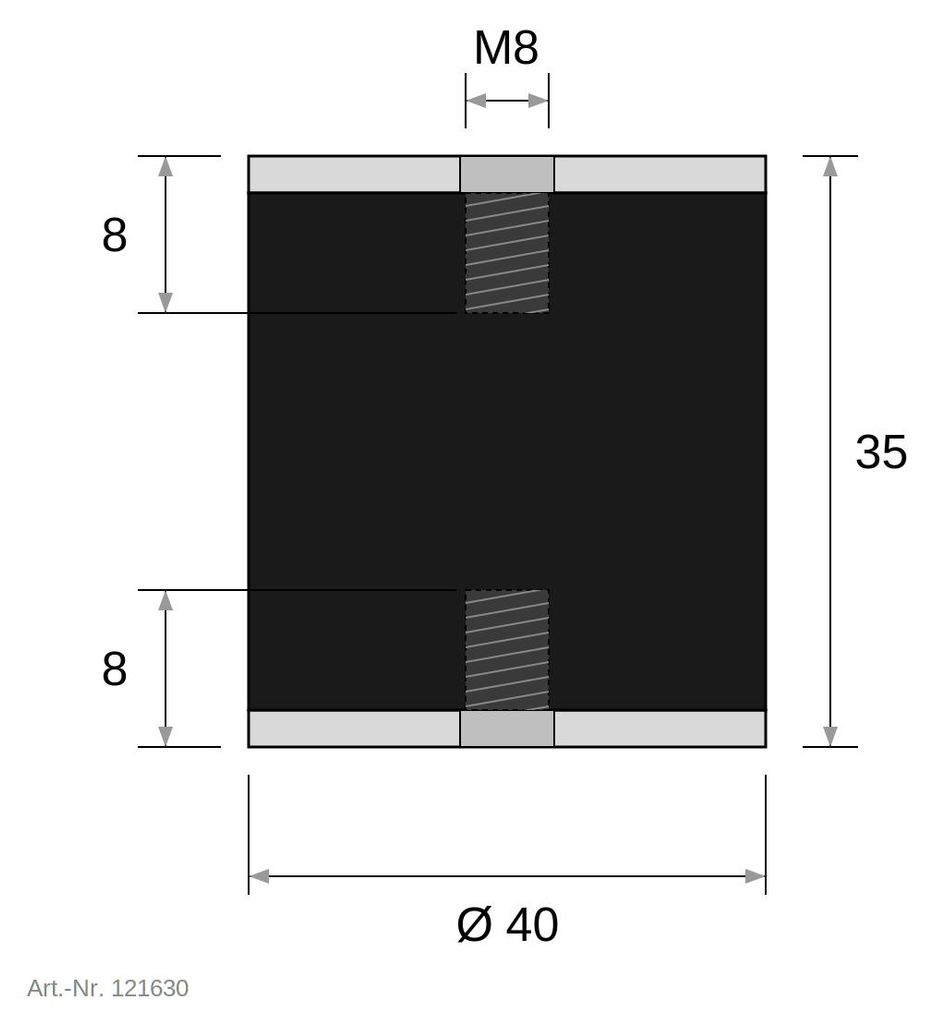

Gummi-Metall-Puffer Typ C – Schwingungsdämpfer mit beidseitigem Innengewinde | Ø 6–150 mm | M3–M16 | Stahl oder Edelstahl 40 x 35 mm / M8 x 23 mm

Gummi-Metall-Puffer Typ C – elastisches Schwingungselement für Maschinen und Anlagen

Der Gummi-Metall-Puffer Typ C ist ein robustes und zuverlässiges Bauteil zur Reduzierung von Vibrationen und Körperschall in Maschinen, Geräten und technischen Anlagen. Seine beidseitig integrierten Innengewindebuchsen ermöglichen eine symmetrische Befestigung und eine sichere Kraftübertragung in beide Richtungen. Ob im Maschinenbau, in der Klimatechnik oder im Gerätebau – dieses Schwingungselement bietet eine bewährte Lösung für elastische Lagerungen und ruhigen Betrieb.

Funktion und Wirkungsweise

Ein Gummi-Metall-Puffer arbeitet nach dem Prinzip der Schwingungsisolierung. Der elastische Gummikörper absorbiert mechanische Energie und wandelt sie in Wärme um. So werden Vibrationen, Stöße und Körperschall von Maschinen und Anlagen effektiv entkoppelt. Der Typ C ist mit zwei Innengewinden ausgestattet und eignet sich daher für Montagen, bei denen Bolzen oder Schrauben auf beiden Seiten eingeschraubt werden müssen – ideal für kompakte oder eingeschlossene Baugruppen.

Aufbau und Materialien

Der Kern des Dämpfungselements besteht aus einem zylindrischen Elastomerblock, der durch Vulkanisation dauerhaft mit zwei Metallbuchsen verbunden ist. Diese Buchsen enthalten metrische Innengewinde und ermöglichen eine sichere Verschraubung mit Bolzen oder Gewindestangen. Die Standardausführung besteht aus verzinktem Stahl (St 37) und Naturkautschuk (NR) mit einer Härte von 55 ShA. Optional sind auch Varianten mit Edelstahl (VA) und anderen Elastomeren wie NBR, CR oder EPDM erhältlich, um chemischen oder thermischen Anforderungen gerecht zu werden.

Technische Spezifikationen

- Durchmesser: 6 – 150 mm
- Höhe: 7 – 75 mm
- Gewinde: M3 – M16 (beidseitig Innengewinde)
- Werkstoff Gummi: NR 55 ShA ± 5 (Standard)
- Alternative Elastomere: NBR, CR, EPDM
- Werkstoff Metall: verzinkter Stahl (St 37) oder Edelstahl (VA)
- Härtegrade verfügbar: 30 – 90 ShA
- Temperaturbereich: −30 °C bis +80 °C (NR) / −25 °C bis +100 °C (NBR)
- Belastung: Zug, Druck und Scherung
- Farbe: schwarz

Einsatzbereiche

Die Anwendungsgebiete des Typ C sind vielseitig und umfassen unter anderem:

• Maschinen- und Anlagenbau – zur Vibrationsisolierung von Antrieben und Pumpen
• Kälte- und Klimatechnik – zur Lagerung von Verdichtern und Ventilatoren
• Fahrzeug- und Landmaschinenbau – zur Dämpfung von Motoren und Aggregaten
• Elektro- und Gerätebau – zur Geräuschreduktion bei Gehäusen und Baugruppen
• Bau- und Gebäudetechnik – für stationäre Anlagen und Klimageräte
• Mess- und Labortechnik – zur Stabilisierung empfindlicher Instrumente

Montage und Anwendung

Die Montage erfolgt einfach über die beidseitigen Innengewinde. Dadurch lässt sich der Puffer symmetrisch verschrauben und in allen Lagen einbauen – vertikal, horizontal oder diagonal. Eine planebene Auflage sorgt für gleichmäßige Kraftverteilung und optimale Dämpfungswirkung. Bei Außenanwendungen empfiehlt sich die Edelstahlversion, um Korrosion zu vermeiden. Unterlegscheiben oder Abstandsringe können verwendet werden, um die Belastung gleichmäßig auf die Auflagefläche zu verteilen.

Praxisbeispiele

In einer Fertigungsanlage wurden Typ C-Puffer zur Entkopplung von Pumpen verwendet. Auch bei Lüftungssystemen und Kompressoren zeigte der Puffer eine konstante Dämpfungswirkung über mehrere Betriebsjahre. Durch die beidseitigen Innengewinde konnte die Montage zeit- und kosteneffizient durchgeführt werden.

Qualität und Fertigung

Alle Gummi-Metall-Puffer werden nach ISO 9001 gefertigt und unterliegen strengen Qualitätsprüfungen. Jede Charge wird auf Haftfestigkeit, Härtewert und Maßhaltigkeit getestet. Die Verbindung zwischen Gummi und Metall entsteht durch Vulkanisation und bleibt auch bei Dauerbelastung stabil. Die eingesetzten Rohstoffe sind REACH- und und frei von lösungsmittelhaltigen Weichmachern. Dies stellt eine hohe Materialqualität und eine lange Lebensdauer sicher.

Pflege und Wartung

Gummi-Metall-Puffer Typ C sind wartungsfrei und für den Dauerbetrieb ausgelegt. Eine regelmäßige Sichtprüfung auf Risse oder Korrosion genügt. Bei Verwendung in feuchter Umgebung oder im Außenbereich sollte auf Edelstahl zurückgegriffen werden. Eine ordnungsgemäße Montage und planebene Lastverteilung tragen entscheidend zur Lebensdauer bei.

Nachhaltigkeit und ökonomischer Vorteil

Durch ihre lange Lebensdauer und den geringen Wartungsaufwand tragen Gummi-Metall-Puffer zur Ressourcenschonung bei. Die Rohstoffe sind recyclingfähig und werden unter umweltgerechten Produktionsbedingungen verarbeitet. So entsteht ein Dämpfungselement, das und wirtschaftlich überzeugt.

Zusammenfassung

Der Gummi-Metall-Puffer Typ C mit beidseitigem Innengewinde ist ein hochwertiges Schwingungselement zur Reduktion von Vibrationen und Stößen in Maschinen und Geräten. Er kombiniert elastische Dämpfung mit mechanischer Festigkeit und bietet eine zuverlässige Lösung für den Maschinen- und Anlagenbau. Mit verschiedenen Härtegraden, Werkstoffen und Abmessungen von Ø 6 bis 150 mm ist er universell einsetzbar und sichert den dauerhaften, geräuscharmen Betrieb technischer Systeme.
