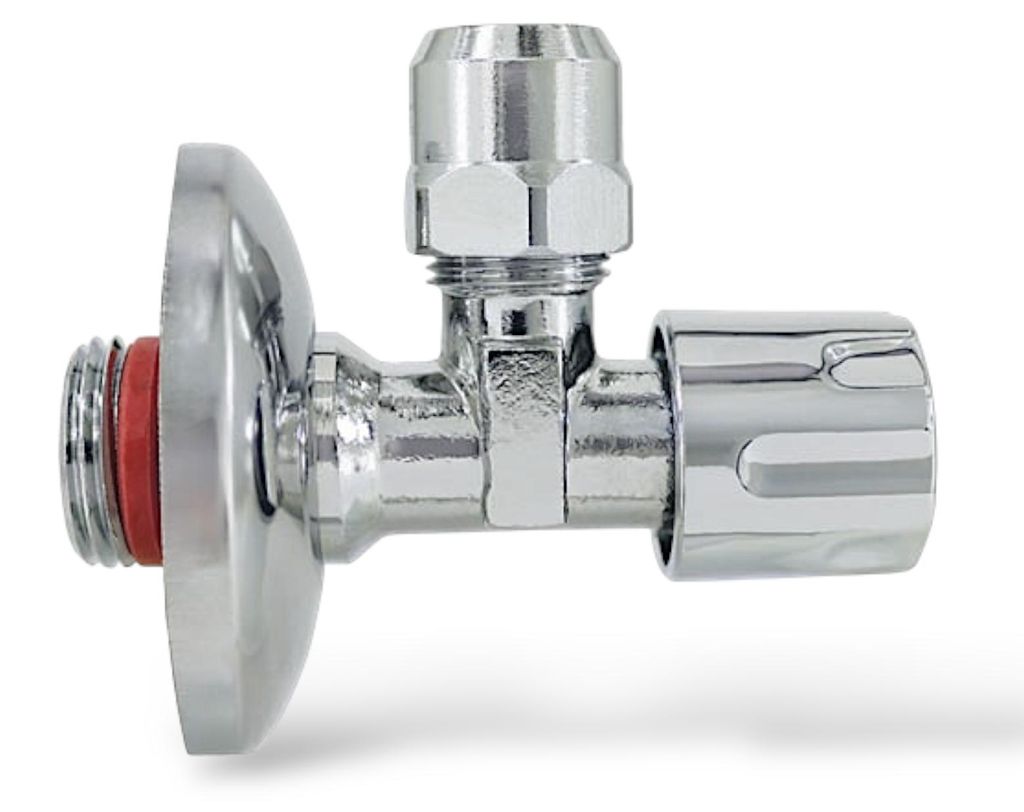

Eckventil selbstdichtend, 1/2 Zoll x 3/8 Zoll mit 10 mm Quetschverschraubung

• 1/2" Gewinde (ca. 21 mm)
• Temperatur min. 5°C / max. 90°C
• Betriebsdruck: 2 - 4 bar (ggf. Druckminderer verwenden)
• Aus Pressmessing
• Material: wasserführende Teile CW617N nach Trinkwasserverordnung 50930-6
• poliert-verchromt
• mit Längenausgleich und Schubrosette (Edelstahl)
• zugfeste Messing-Konus-Quetschverschraubung 3/8" (Ø 10 mm) mit Längenausgleich
• Anschlussgewinde mit Selbstdichtung
• Griff aus Kunststoff / verchromt

! Montage-, Warn- und Sicherheitshinweise !

Es ist darauf zu achten, dass die Anschlussmaße - und Gewinde immer in den Abmessungen zueinander passend gewählt werden.

Gewinde sollten nicht übermäßig stark mit Hanf oder Dichtband abgedichtet werden, d.h. nach dem Aufbringen des Hanfes müssen die Gewindespitzen noch sichtbar sein.

Eine zu starke Eindichtung der Gewinde führt zu erhöhten Spannungen im Bauteil.Diese Spannungen können letztlich zum Riss führen.

Ventile mit Selbstdichtungen dürfen nicht zusätzlich mit Hanf oder Dichtband abgedichtet werden.

Um Schäden durch die Montage zu vermeiden, sollen die Bauteile bestimmungsgemäß mit geeigneten Werkzeugen herkömmlicher Bauart ohne größeren Kraftaufwand und ohne Hebelverlängerung eingeschraubt werden.

Es ist darauf zu achten, dass die entsprechenden Gegengewinde ausreichend lang sind.

Alle Bauteile sind, wenn vorhanden, nur an den dafür vorgesehenen Schlüsselflächen mittels eines geeigneten Schlüssels / Zange zu installieren.

Die Montage der Produkte muss bei Berücksichtigung der vorgenannten Hinweise spannungsfrei erfolgen.

Ein Ausrichten z.B. von Rohrleitungen über von uns gelieferte Verschraubungen ist nicht zulässig, da es hierdurch auch später noch zu Spannungsrissen und Folgeschäden kommen kann.

Durch die Verbindung unterschiedlicher Metalle oder Legierungen kann es ggf. zu Korrosion kommen (z.B. Verbindungen von Messing mit Edelstahl oder Kupfer mit verzinkten Metallen). Diese Eigenschaften sind vor dem Einbau unserer Produkte zu klären.

Ventile sind nicht frostsicher sofern nicht anders angegeben.

Ventile dürfen nicht zum Ausrichten von Rohrleitungen benutzt werden.

Kugelauslaufventile und alle übrigen Auslaufventile ohne Rückflussverhinderer und Rohrbelüfter sind nicht für den Einsatz im Hausleitungs-/Trinkwasserbereich geeignet. Deren Verwendung als Geräteanschlussventil oder z.B. als Anschlussventil für dauerhaft montierte Schlauchleitungen zum Befüllen z. B. von Heizungs-/Teichanlagen ist nicht erlaubt (Rückflussgefahr!). Es ist unbedingt auf einen freien Auslauf zu achten!

Verchromte Oberflächen z.B. bei Sanitärarmaturen oder Geräteanschlussventilen sind empfindlich gegen kalklösende Mittel, säurehaltige Putzmittel und alle Arten von Scheuermitteln. Diese Oberflächen dürfen nur mit klarem Wasser und einem weichen Tuch (Leder) gereinigt werden.

Nach der Installation sind die Bauteile einer sorgfältigen Druck- Dichtigkeitsprobe zu unterziehen.

In jedem Fall sind die ggf. den Bauteilen beiliegenden Montagehinweise zu beachten.
