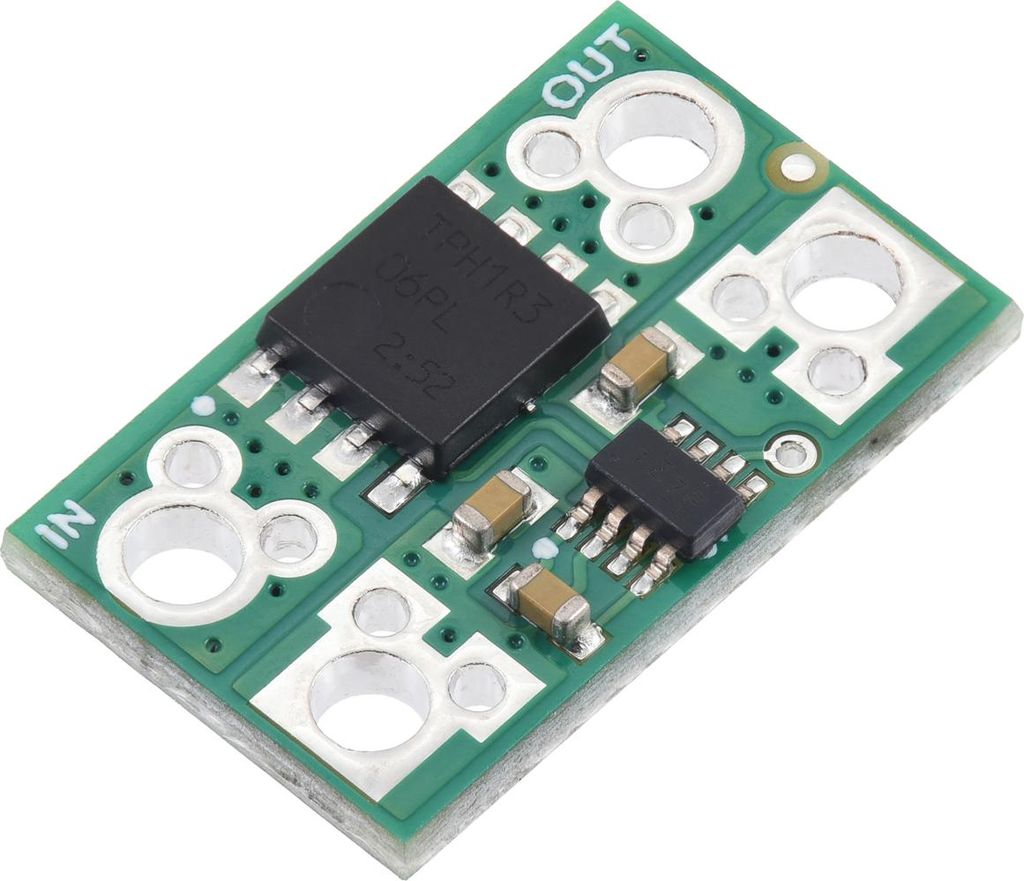

Pololu Ideal Diode Reverse Voltage Protector, 4-60V, 25A

Dieses Modul schützt eine angeschlossene Last vor negativen Spannungen bis zu -60 V. Diese Version fungiert als ideale Diode und blockiert den Rückstrom vom Ausgang zum Eingang.

Übersicht

Pololu Rückwärtsspannungsschutzmodule sind kompakte Module, die zwischen einer Stromversorgung und ihrer Last eingesetzt werden können, um diese Last im Falle einer versehentlichen Verpolung der Stromversorgung vor Schäden zu schützen. Sie arbeiten von 4 V (3,2 V nach dem Start) bis 60 V und bieten Schutz vor negativen Spannungen bis zu -60 V.

Die Versionen ohne Rückstromsperre eignen sich für Anwendungen wie batteriebetriebene Motorsteuerungen, bei denen die Fähigkeit, Energie zurück in die Versorgung zu liefern, wünschenswert ist. Die Versionen mit Rückstromsperre fungieren als ideale Dioden und verhindern, dass Strom von der Last zurück in die Versorgung fließt.

Beispielsweise würde bei einem großen Kondensator, der auf 24 V geladen ist, die minimale negative Spannung -36 V betragen.

Dimensionen

• Größe: 0,435″ × 0,7″ × 0,11″
• Gewicht: 0,7 g

Allgemeine Spezifikationen

• Minimale Betriebsspannung: 4 V¹
• Maximale Betriebsspannung: 60 V
• Maximaler Strom: 25 A
• Rückstromsperre: Ja

Identifizierungsmarkierungen

• PCB-Entwicklungscodes: rvp01b
• Andere PCB-Markierungen: 0J4043

Hinweise:

• Kann nach dem Start bis zu 3,2 V betrieben werden.
